Menşe yeri: | Çin |
Marka adı: | BK |
Sertifika: | ISO9001/ISO14001 |
Model numarası: | BKW8024S |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Negotiation |
Ambalaj bilgileri: | İhracat standart tahta sandık |
Teslim süresi: | 5 ila 20 iş günü, sipariş miktarına ve özelliklerine bağlıdır |
Ödeme koşulları: | L / C, T / T |
Yetenek temini: | Ayda 50 Set |
ad: | Roots Döner Lob Üfleyici | tip: | Pozitif Deplasman Kökleri Tipi, üç lob |
---|---|---|---|
Hava Kapasitesi: | 31.89-50.67m3 / dakika | Tahliye diferansiyel basıncı: | 60-80KPA |
Motor gücü: | 55-90 W | Deşarj deliği: | DN200 (8” ) |
Tahrik tipi: | motor tahrikli, kayış ve kasnak ile bağlı | Kurulum türü: | yatay, dikey de mevcuttur |
Vurgulamak: | bar 0.8 kök döner loblu üfleyici,üç loblu kök döner loblu üfleyici,80kpa üç loblu kök üfleyici |
Dökme Demir Kökler Döner Lob Blower, kapasite 3600m3/saat kök lob üfleyici
Kök üfleyici, hava kapasitesi ve devri bir orantı oluşturmuş bir tür hacimsel üfleyicidir.Üç loblu tip üfleyicinin her dönüşü, iki lobun üç kez hava emişine ve tahliyesine ihtiyaç duyar.İki loblu tip üfleyici ile karşılaştırıldığında, üç loblu kök üfleyici, düşük hava atımı ve daha kararlı çalışma özelliklerine sahiptir.
İki paralel yatak üzerinde iki loba sahiptir.Loblar, eliptik kasa ve her lob arasında küçük minik boşluklar vardır.lobların zıt yönlerde düzgün hız dönüşü, belirli miktarda havanın kasa tarafından çevrelenmesini sağlar ve loblar emme tarafından boşaltma tarafına taşınır.
Özellikler
modeli |
BKW8024S |
Hava kapasitesi |
31.89-50.67m3/dk |
Tahliye fark basıncı |
60-80KPA |
Döner hız |
800-1100rpm |
Soğutma suyu hacmi |
15 l/dak |
Motor tipi |
55-90KW |
Motor markası |
Standart: Siemens Beide veya Wannan motor |
Kurulum türü |
Standart: yatay tip. |
NW motorsuz üfleyici |
1160kg |
Ambalaj boyutu Yaklaşık. |
2.28*1.51*2.45m (U*G*Y) |
Özellikleri
1. Enerji tasarrufu için geliştirilmiş rotor eğrileri %15 ila %25
2.BKW kök üfleyici, floro kauçuk sızdırmazlık malzemesi kullanarak iyi bir sızdırmazlık performansına sahiptir.
3. Dişli doğruluğu beşinci sınıftır ve ana parçalar düzgün çalışmayı sağlamak için NC ile işlenmiştir.
4. Doğru dinamik denge nedeniyle düşük titreşim.
5.Taşınan hava temizdir ve yağ veya tozdan arındırılmıştır.
parametre sayfası
modeli | Bağlantı Noktası Çapı (MM) | Hız | Giriş hava akışı (m3/dak) ve şaft gücü(KW)(m3/dk) | |||||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Soğutma Suçlu |
|||||||||
6000 mmH2Ö | 7000 mmH2Ö | 8000 mmH2Ö | 9000 mmH2Ö | 10000 mmH2Ö | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
rpm | m3/dk | KW | m3/dk | KW | m3/dk | KW | m3/dk | KW | m3/dk | KW | L/dak | |||
BKW8024S | 200 (8") | 800 | 33.69 | 46.25 | 32.76 | 51.61 | 31.89 | 56.97 | 15 | |||||
850 | 36.52 | 49.14 | 35.59 | 54.84 | 34.72 | 60.53 | ||||||||
900 | 39.35 | 52.03 | 38.42 | 58.06 | 37.56 | 64.09 | ||||||||
1000 | 45.01 | 57.82 | 44.08 | 64.51 | 43.22 | 71.21 | ||||||||
1100 | 50.67 | 63.60 | 49.74 | 70.96 | 48.88 | 78.33 |

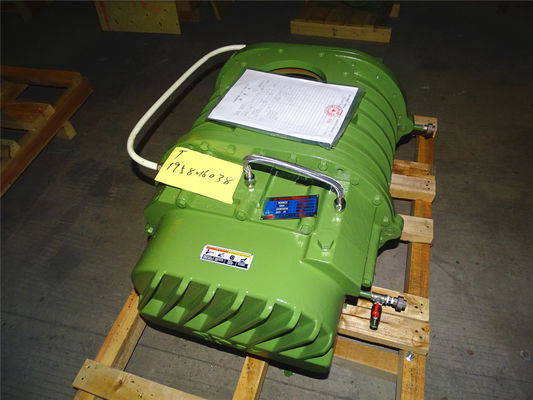

Blower ana gövdesinin yapısı
Soğutma suyunun akış yönü

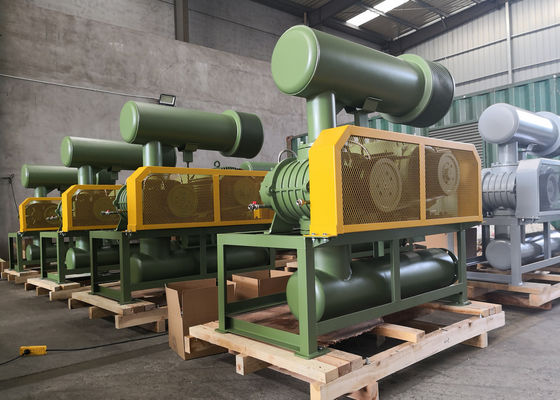

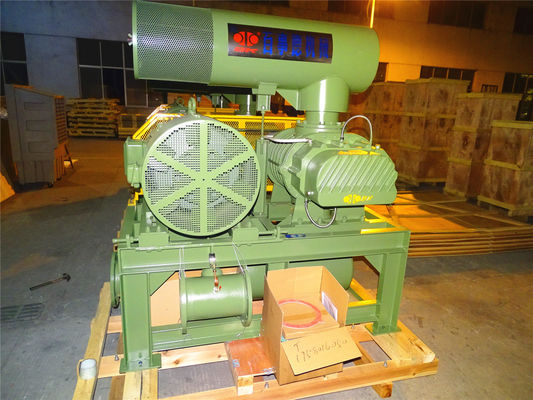

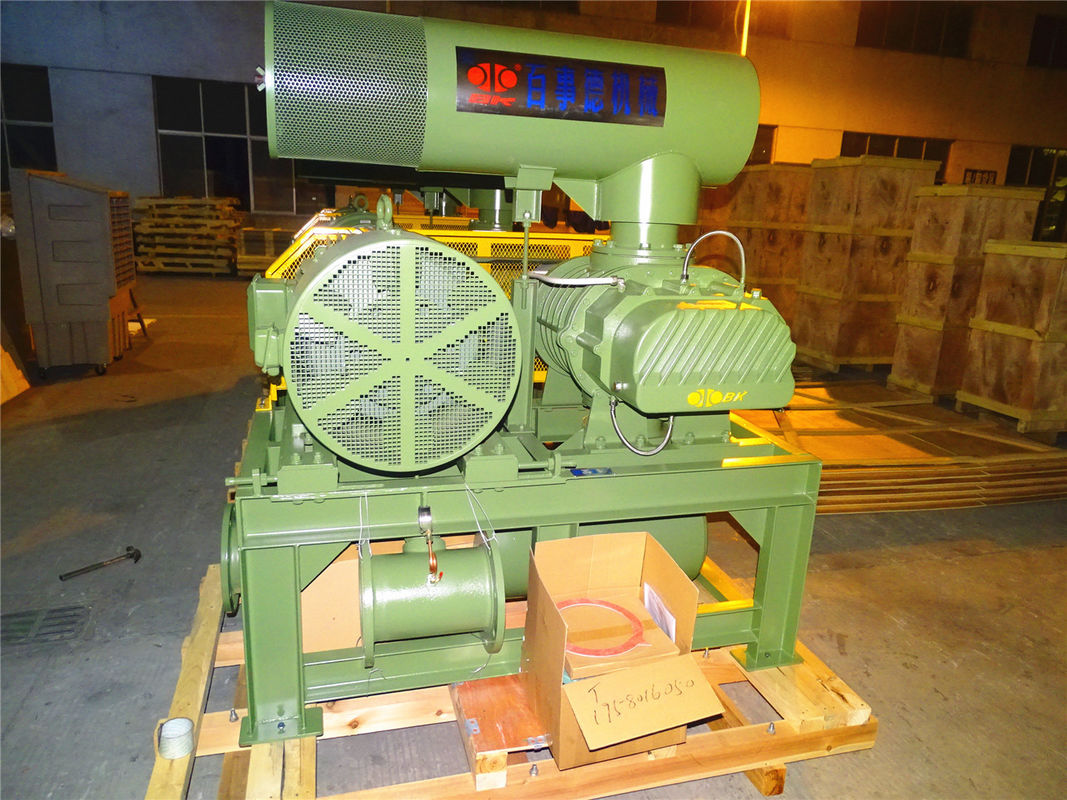

Blower paketinin montaj çizimi
Standart kapsam temini
1. mil üfleyici
2. giriş susturucusu (hava filtreli)
3. çıkış susturucusu
4. tahliye valfi
Sistem üzerinde bir güvenlik cihazıdır.Sistem anormal çalıştığında ve direnç nominal değerden yüksek olduğunda, fanın ve motorun aşırı yüklenmesini önlemek için basınç tahliye valfinden havayı tahliye etmek için basınç tahliye valfi açılır.
5. çek valf
Kapatma sırasında sistemdeki yüksek basınçlı havanın geri akışını önlemek için kullanılır.Geri akış, üfleyicinin tersine dönmesine ve ardından üfleyici arızalarına neden olabilir.Valf gövdesi dökme demirden yapılmıştır.
6. esnek eklem
7. basınç göstergesi
8. üfleyici kasnağı ve motor kasnağı
9. V kayışı
10. kemer kapağı
11. kamu üssü
12. motor
