Körüklü Çeşitlerin Profesyonel Üreticisi
 |
| Menşe yeri: | Çin |
| Marka adı: | BK |
| Sertifika: | ISO9001/ISO14001/CE |
| Model numarası: | BK6005 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Standart ahşap durumda ihracat |
| Teslim süresi: | 5 ila 20 iş günü, sipariş miktarına ve spesifikasyona bağlıdır |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | ayda 100 setleri |
| Hava Kapasitesi: | 4.58-12.74m3 / dakika | Tahliye diferansiyel basıncı: | 10-80kpa |
|---|---|---|---|
| Motor gücü: | 2.2-22KW | Deşarj deliği: | DN80 (3 ”) |
| Soğutma türü: | hava | Uygulama:: | Havalandırma, geri yıkama, pnömatik taşıma, su arıtma, çimento, boru temizleme, enerji santrali vb. |
| Rulman: | NSK, SKF foroption | renk: | standart RAL6011 veya özelleştirilmiş |
| Vurgulamak: | yüksek basınçlı döner loblu üfleyici,döner loblu yüksek basınçlı kök üfleyici,NSK Rulman yüksek basınçlı kök üfleyici |
||

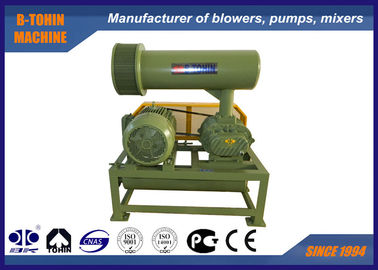

Havalandırma Üç Lob Köklü Üfleyici, Döner Üfleyici, 10KPA - 80KPA, hava üfleyici
BK hakkında
BK Roots Blower, ulusal standartlara göre tasarlanmış ve üretilmiş bir üründür.
Bu tip üfleyici, ayırıcı olarak kullanılan kanalizasyon suyu arıtımında yaygın olarak kullanılmaktadır.
Özellikler:
|
modeli |
BK6005 |
|
Hava kapasitesi |
3.84-12.74m3/dk |
|
Tahliye fark basıncı |
10-50KPA |
|
Döner hız |
850-1800rpm |
|
Motor tipi |
2.2KW-22KW 380/400/415/440V, 3FAZ, 50/60HZ |
|
Motor markası |
Standart: Siemens Beide veya Wannan motor Seçeneğiniz için Siemens ve ABB motor |
|
Kurulum türü |
Standart: yatay tip. Seçeneğiniz için dikey tip mevcuttur |
|
NW motorsuz üfleyici |
241 kg |
|
Ambalaj boyutu Yaklaşık. |
1.5*1.05*1.75m (uzunluk*genişlik*yükseklik) |
Özellikleri:
1. Düzgün çalışma için helisel tip zamanlama dişlileri
2. Kompakt, kurulum esnekliği kullanıcılara daha fazla seçenek sunar.
3. Bölünmüş yapının eksikliklerini önlemek için çark ve şaftın entegre yapısı
4. İyi aşınma direncine ve yüksek sıcaklık direncine sahip floro kauçuktan yapılmış SKF yağ keçeleri takılmıştır.
5. Düşük titreşim ve küçük enerji tüketimi.
parametre sayfası
| modeli | Bağlantı Noktası Çapı (AA) |
Hız | Giriş kapasitesi (m3/dak) ve şaft gücü (KW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000 mmH2Ö | 2000 mmH2Ö | 3000 mmH2Ö | 4000 mmH2Ö | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| rpm | m3/dk | KW | m3/dk | KW | m3/dk | KW | m3/dk | KW | ||
| BK6005 | 80(3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | ||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | ||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | ||
| 1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | ||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7,03 | 9.33 | 8.77 | ||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | ||
| 1800 | 12.74 | 3.58 | 12.28 | 6.38 | 11.93 | 8.44 | 11.63 | 10.53 | ||
| modeli | Bağlantı Noktası Çapı (AA) |
Hız | Giriş kapasitesi (m3/dak) ve şaft gücü (KW) | |||||||
| 0,5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000 mmH2Ö | 6000 mmH2Ö | 7000 mmH2Ö | 8000 mmH2Ö | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/dk | KW | m3/dk | KW | m3/dk | KW | m3/dk | KW | ||
| BK6005 | 80(3") | 850 | 4.07 | 6.12 | 3.84 | 7.28 | ||||
| 1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | ||
| 1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | ||
| 1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | ||
| 1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | ||
| 1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | ||
| 1650 | 10.23 | 11.89 | 9,99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | ||
| 1800 | 11.38 | 12.97 | 11.15 | 15.41 | 10.92 | 17.36 | 10.73 | 19 | ||
Blower ana gövdesinin yapısı
|
Numara. |
Bölüm adı |
miktar |
|
Numara. |
Bölüm adı |
miktar |
|
Numara. |
Bölüm adı |
miktar |
|
1 |
temel |
2 |
|
9 |
Sol uç kapağı |
1 |
|
17 |
Benzin deposu |
1 |
|
2 |
Altıgen cıvata |
4 |
|
10 |
Yuvarlak pim |
4 |
|
18 |
Vites |
2 |
|
3 |
Toz önleyici conta |
1 |
|
11 |
kasa |
1 |
|
19 |
Anahtar |
2 |
|
4 |
Tahrik çarkı |
1 |
|
12 |
Yağ keçesi |
4 |
|
20 |
eksenel manşon |
2 |
|
5 |
Rulman |
2 |
|
13 |
Sağ uç kapağı |
1 |
|
21 |
Rulman |
2 |
|
6 |
tahrikli çark |
2 |
|
14 |
cıvata |
16 |
|
22 |
Rulman plakası |
2 |
|
7 |
Toz kabı |
1 |
|
15 |
havalandırma |
1 |
|
23 |
Ayarlanabilir ped |
birkaç |
|
8 |
gres nipeli |
2 |
|
16 |
cıvata |
8 |
|
24 |
Manyetik somun |
1 |
Blower paketinin montaj çizimi
Standart kapsam temini
1. üfleyici ana gövdesi
2. basınç tahliye valfi
3. çek valf
4. giriş susturucusu (hava filtreli)
5. boşaltma susturucusu
6. halka açık taban (kemer kapaklı)
7. kauçuk esnek eklem ve şok pedi
8. motor kasnağı
9. basınç göstergesi
10. V kayışı
11. cıvata ve somunlar ve diğer bağlantı parçaları
12. elektrik motoru
