Menşe yeri: | Çin |
Marka adı: | BK |
Sertifika: | ISO9001/ISO14001/CE |
Model numarası: | BKW8024 |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiation |
Ambalaj bilgileri: | Standart ahşap durumda ihracat |
Teslim süresi: | 5 ila 20 iş günü, sipariş miktarına ve spesifikasyona bağlıdır |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | aylık 50 setleri |
ad: | Roots Döner Lob Üfleyici | tip: | Pozitif Deplasman Kökleri Tipi, üç lob |
---|---|---|---|
Hava Kapasitesi: | 22.74-66.05m3 / dakika | Tahliye diferansiyel basıncı: | 60-80KPA |
Motor gücü: | 45-132W | Deşarj deliği: | DN250 (10” ) |
Tahrik tipi: | motor tahrikli, kayış ve kasnak ile bağlı | Kurulum türü: | yatay, dikey de mevcuttur |
Vurgulamak: | döner pozitif üfleyici,döner loblu üfleyici |

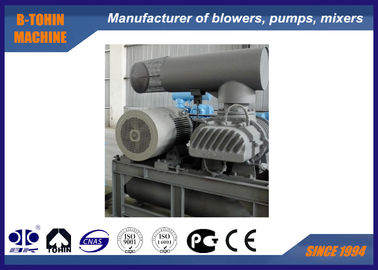

Dökme Demir Kökleri Döner Lob Üfleyici, kapasite 3600m3 / saat kökleri lob üfleyici
Roots blower is a kind of volumetric blower whose air capacity and revolution have formed a proportion. Kök üfleyici, hava kapasitesi ve devrimi bir oran oluşturan bir tür hacimsel üfleyicidir. Each rotation of the three-lobe type blower needs three times of air suction& discharge of two-lobes. Üç loblu tip üfleyicinin her dönüşünde iki kez üç kez hava emilimi ve deşarjı gerekir. Compared to two-lobe type blower, three lobe roots blower have the characteristics of low air pulsation and more stable operation. İki loblu tip üfleyici ile karşılaştırıldığında, üç loblu kök üfleyici düşük hava titreşimi ve daha kararlı çalışma özelliklerine sahiptir.
It has two lobes on the two parallel bearings. İki paralel yatak üzerinde iki lob vardır. There are small tiny spaces between lobes, elliptic casing as well as each lobe. Her lobun yanı sıra loblar arasında küçük küçük boşluklar, eliptik gövde vardır. he lobes' uniform speed rotation at opposite directions makes the certain quantity air circled by casing and lobes transported form the suction side to the discharge side. lobların zıt yönlerde eşit hızda dönmesi, gövdeyle daire içine alınmış belirli miktarda hava yapar ve emme tarafından boşaltma tarafına taşınan loblar.
Özellikler
model | BKW8024 |
Hava kapasitesi | 22.74-66.05m3/ dakika |
Tahliye diferansiyel basıncı | 60-80KPA |
Döner hız | 700-1500rpm |
Soğutma suyu hacmi | 20 l / dk |
Motor tipi | 45-132KW |
Motor markası | Standart: Siemens Beide veya Wannan motor |
Kurulum türü | Standart: yatay tip. |
Motorsuz üfleyici KB | 1160kg |
Ambalaj boyutu Yaklaşık. | 2,28 * 1,51 * 2,45 m (L * G * Y) |
Özellikleri
1. Rotor eğrileri% 15 ila 25 enerji tasarrufu için geliştirilmiştir
2.BKW kök üfleyici floro kauçuk sızdırmazlık malzemesi kullanarak iyi sızdırmazlık performansına sahiptir.
3. Dişli doğruluğu beşinci sınıftır ve ana parçalar düzgün çalışmayı sağlamak için NC ile işlenmiştir.
4.Doğru dinamik denge nedeniyle düşük titreşim.
5. taşınan hava temiz ve yağ veya toz içermez.
Parametre sayfası
model | hız | Giriş kapasitesi (m3 / dak) ve şaft gücü (KW) | Soğutma Su | |||||
0.6kgf / cm2 | 0.7kgf / cm2 | 0.8kgf / cm2 | ||||||
6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||
rpm | m3 / h | KW | m3 / h | KW | m3 / h | KW | L / dk | |
BKW8024 | 700 | 23.85 | 39.10 | 22.74 | 47.51 | 20 | ||
850 | 31.76 | 47.48 | 30,65 | 55.06 | ||||
1000 | 39.67 | 55.86 | 38.56 | 64.78 | 37.67 | 73,70 | ||
1150 | 47,59 | 64.24 | 46.48 | 74.50 | 45.58 | 84,76 | ||
1250 | 52.86 | 69.82 | 51,75 | 80.98 | 50.86 | 92,13 | ||
1400 | 60.77 | 78,20 | 59.67 | 90,69 | 58.77 | 103.19 | ||
1500 | 66.05 | 83,78 | 64.94 | 97,17 | 64.05 | 110,56 |
Üfleyici ana gövdesinin yapısı
Soğutma suyu akış yönü
Üfleyici paketinin çiziminin montajı
Standart kapsam temini
1. mil üfleyici
2. giriş susturucusu (hava filtreli)
3. çıkış susturucusu
4. tahliye valfi
5. çek valf
6. esnek bağlantı
7. basınç ölçer
8. üfleyici kasnak ve motor kasnağı
9. V kayışı
10. kemer kapağı
11. kamu üssü
12. motor
