Menşe yeri: | Çin |
Marka adı: | BK |
Sertifika: | ISO9001/ISO14001 |
Model numarası: | YU-EG125 |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Standart ahşap durumda ihracat |
Teslim süresi: | 15-30 iş günü, sipariş miktarına ve spesifikasyona bağlıdır |
Yetenek temini: | ayda 20 setleri |
Kapasite: | 7.96-18.78m3 / dakika | Tahliye diferansiyel basıncı: | 10-80kpa |
---|---|---|---|
Delik boyutu: | DN125 (5” ) | Soğutma türü: | Su |
Bağlantı türü: | Sürücü kemeri | Kayış ve kasnak: | Biyogaz, atık gaz, patlayıcı madde taşıma |
Vurgulamak: | depolama dolabı gaz üfleyici,doğal gaz üfleyici |

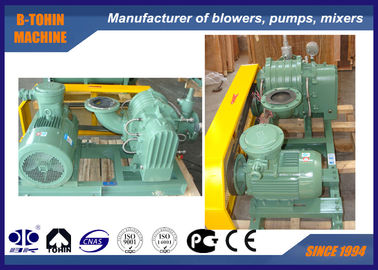

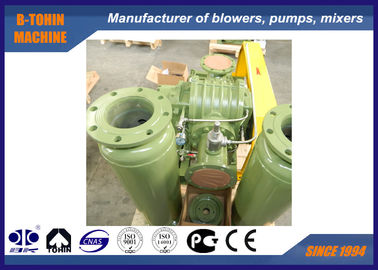

Kökleri Biyogaz Üfleyici, biyogaz ve asit kullanımı üfleyici, anti-korozif
Uygulama
YU-EG series blower is designed for special gas use. YU-EG serisi üfleyici özel gaz kullanımı için tasarlanmıştır. By coating the inside over-current parts with PTFE and adopting stainless flexible joint, stainless inlet and outlet silencer, it can be applied in conveying bio gas, alkali, acid and other flammable gas. İç aşırı akım parçalarını PTFE ile kaplayarak ve paslanmaz esnek bağlantı, paslanmaz giriş ve çıkış susturucusunu benimseyerek biyogaz, alkali, asit ve diğer yanıcı gazların taşınmasında uygulanabilir.
Özellikler
model |
YU-EG125 |
Hava kapasitesi |
7.96-18.78m3/ dakika |
Tahliye diferansiyel basıncı |
10-80KPA |
Döner hız |
1000-1650rpm |
Soğutma suyu hacmi |
12 l / dk |
Motor tipi |
4-37KW 380/400/415/440 V, 3FAZ, 50/60 HZ, patlamaya dayanıklı tip motor |
Motor markası |
Standart: Siemens Beide veya Wannan motor Tercihiniz için Siemens ve ABB motor |
Kurulum türü |
Standart: dikey tip |
Motorsuz üfleyici KB |
350kg |
Ambalaj boyutu Yaklaşık. |
1.8 * 1.3 * 1.5m (uzunluk * genişlik * yükseklik) |
Özellikleri
1. kompakt yapısı, aynı inşaat üfleyici giriş ve çıkış, farklı kurulum tipleri için uygun
2. Çark ve şaft, kararlı çalışma için bir bütün olarak dökülür.
3. Yüksek kaliteli rulmanlar ve mühürler güvenli çalışma sağlar.
4. su soğutma yapısı aşırı ısınmadan rulman korumak için benimsenmiştir.
5. Tehlikeli alan kullanımı için donatılmış DIIBT4 motor.
Parametre sayfası
model |
Bağlantı Noktası Çapı (Mm) |
Çeşitli basınç altında giriş kapasitesi (m3 / dak) ve şaft gücü (kW) |
Soğutma Su |
||||||||
hız rpm |
0.1kgf / cm2 | 0.2kgf / cm2 | 0.3kgf / cm2 | 0.4kgf / cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
m3 / h | KW | m3 / h | KW | m3 / h | KW | m3 / h | KW | ||||
Yu-EG 125 |
125 (5" ) | 1000 | 10.78 | 3.05 | 10.13 | 5.39 | 9.64 | 7.24 | 9.22 | 9.11 | 12 |
1150 | 12.62 | 3.51 | 11.98 | 6.20 | 11.49 | 8.33 | 11,07 | 10.48 | |||
1250 | 13.85 | 3,82 | 13.21 | 6.74 | 12.72 | 9.05 | 12.30 | 11.39 | |||
1400 | 15.70 | 4,28 | 15.06 | 7.55 | 14.57 | 10.14 | 14.15 | 12.76 | |||
1500 | 16.93 | 4.58 | 16.29 | 8.08 | 15.80 | 10.86 | 15.38 | 13.67 | |||
1650 | 18.78 | 5.04 | 18.14 | 8.89 | 17.65 | 11.95 | 17.23 | 15.04 |
model |
Bağlantı Noktası Çapı (Mm) |
Çeşitli basınç altında giriş kapasitesi (m3 / dak) ve şaft gücü (kW) |
Soğutma Su |
||||||||
hız rpm |
0.5kgf / cm2 | 0.6kgf / cm2 | 0.7kgf / cm2 | 0.8kgf / cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
0.05MPa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
m3 / h | KW | m3 / h | KW | m3 / h | KW | m3 / h | KW | ||||
Yu-EG 125 |
125 (5" ) | 1000 | 8.87 | 11.29 | 8.53 | 13.46 | 8.23 | 15.11 | 7.96 | 17.19 | 12 |
1150 | 10.71 | 12.98 | 10,38 | 15.48 | 10.07 | 17.38 | 9.80 | 19.77 | |||
1250 | 11.94 | 14.11 | 11.61 | 16.82 | 11.30 | 18.89 | 11.03 | 21.49 | |||
1400 | 13.79 | 15.80 | 13.46 | 18.84 | 13.15 | 21.16 | 12.88 | 24.07 | |||
1500 | 15.02 | 16.93 | 14.69 | 20,19 | 14.38 | 22,67 | 14.11 | 25,79 | |||
1650 | 16.87 | 18.62 | 16.54 | 22.21 | 16.23 | 24.94 | 15.96 | 28.36 |
Üfleyici ana gövdesinin yapısı
Üfleyici paketinin çiziminin montajı
Standart kapsam temini
1. mil üfleyici
2. vakum basınç tahliye valfi
3. çek valf
4. giriş susturucusu (filtreli)
5. deşarj susturucusu
6. halka açık taban (kemer kapaklı)
7. kauçuk esnek eklem ve şok pedi
8. kasnak
9. basınç göstergesi
10. kemer
11. cıvata ve somun ve diğer bağlantı parçaları
12. motor
