Basic Properties

Menşe Yeri:China
Marka Adı:BK
Certification:ISO9001/ISO14001
Model Numarası:BV5006

Trading Properties

Minimum Order Quantity:1 set
Price:Pazarlık edilebilir
Standard Packaging:Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series. It adopts water cooling in bearing cover, which can lower the temperature of bearing so as to prolong the bearing’s service life and enable higher pressure appli
Delivery Time:5 to 20 working days, depends on order amount and specification
Payment Terms:L/C, T/T
Supply Ability:80 SETS per month
Specifications
Tip: Vakum Sauction, Kök Tipi Hava kapasitesi: 3.72-12.51 m³/dk
Deşarj Diferansiyel Basıncı: -10kpa ~ -40kpa Motor gücü: 5.5-7.5/11-15/18.5-22kW
Deşarj deliği: DN100(4”) Soğutma Tipi: Hava
Hız: 850-2000 rpm ağırlık: 241 kilo
Tahrikli Tip: Motorlu, kemer ve kasnakla bağlanmış
Vurgulamak

air blower pump

,

blower vacuum pump

Product Description

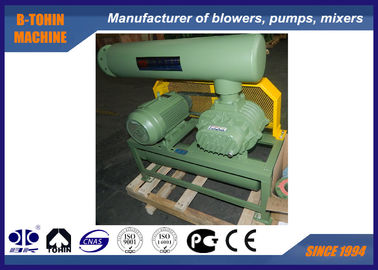

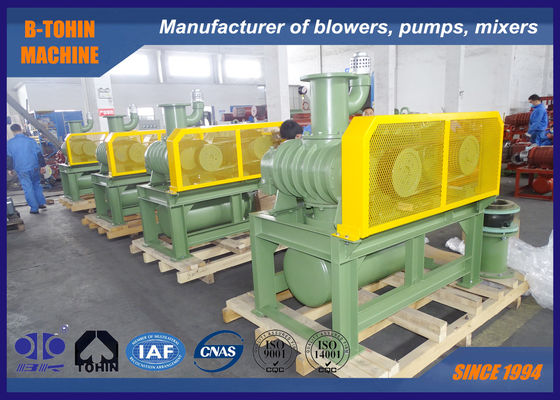

Döner Kökli Vidalı Vakum Pompası, -40KP, motor tahrikli vakum blower





BK vakum pompası hakkında



BK vakum pompası, -10KAP ila -40KPA vakum kullanımı için tasarlanmıştır. Gıda taşıma, metalurji, kimya endüstrisi ve elektronik kaplama alanlarında yaygın olarak kullanılmaktadır. Kararlı performansı ve kompakt yapısı ile öne çıkar.



Özellikler

Model

BV5006

Hava kapasitesi

3.72-12.51m3/dak

Deşarj diferansiyel basıncı

-10 ~ -40KPA

Dönüş hızı

850-2000rpm

Motor tipi

5.5-7.5/11-15/18.5-22KW

380/400/415/440V, 3 FAZ, 50/60HZ

Kurulum tipi

Standart: yatay tip.

Dikey tip seçeneğiniz mevcuttur

Motor hariç blower'ın Ağırlığı

204kg

Paketleme boyutu Yaklaşık.

1.5*1.05*1.75m (uzunluk*genişlik*yükseklik)




Parametre tablosu



<

Model Bağlantı Çapı
(MM)
Hız Giriş kapasitesi (m3/dak) ve şaft gücü (KW)
-0.1kgf/cm2 -0.2kgf/cm2 -0.3kgf/cm2 -0.4kgf/cm2
-1000mmH2O -2000mmH2O -3000mmH2O -4000mmH2O
-0.01Mpa -0.02Mpa -0.03Mpa -0.04Mpa
rpm m3/dak KW m3/dak KW m3/dak KW m3/dak KW
BV5006 100(4") 850 4.74 1.51 4.32 2.54 3.99 3.84 3.72 4.41
1000 5.75 1.78 5.33 2.98 5.01 4.52 4.74 5.19
1150 6.77 2.04 6.35 3.43 6.02 5.20 5.75 5.97
1250 7.44 2.22 7.02 3.73 6.70 5.65 6.43 6.49
1350 8.12 2.40 7.70 4.03 7.37 6.11 7.10 7.01
1500 9.13 2.66 8.71 4.47 8.39 6.78 8.12 7.79
1600 9.81 2.84 9.39 4.77 9.06 7.24 8.79 8.31
1750 10.82 3.11 10.40 5.22 10.08 7.91 9.81 9.09
1850 11.50 3.29 11.08 5.52 10.75 8.37 10.48 9.61
2000 12.51 3.55 12.09 5.97 11.77 9.05 11.50 10.39





Blower paketinin montaj çizimi



BVDış Boyut Tablosu                       Birim:mm

Tip

Bağlantı Çapı

Motor gücü
A B C D E F G H K M N 0 P Q n-M16×h
Ağırlık
(kg)
BV5006 100(4") 5.5~7.5 1220 980 90 228 592 199 234 1216 170 369 433 150 230 18 4-M16×300 204
11~15 489 553
18.5~22 534 598
Standart aksesuarlar şunları içerir: emiş, çıkış susturucusu, negatif basınç göstergesi, taban, kayış kapağı, vakum emniyet valfi, üçgen kayış.Yukarıdaki ağırlıklar sadece standart aksesuarlar içindir, motor hariçtir.Standart tedarik kapsamı1. blower ana gövdesi2. vakum emniyet valfi
3. emiş susturucusu




4. çıkış susturucusu


5. ortak taban (kayış kapağı ile)

6. lastik esnek bağlantı ve şok pedi

7. blower kasnağı

8. basınç göstergesi

9. kayış

10. cıvata ve somunlar ve diğer bağlantı parçaları

11. motor
