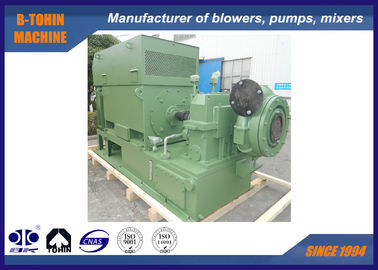

DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller

DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller

  • DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
  • DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
Ürün ayrıntıları:
Place of Origin: China
Marka adı: BK
Sertifika: ISO9001/ISO14001
Model Number: GS210-1.7
Ödeme & teslimat koşulları:
Minimum Order Quantity: 1 set
Fiyat: Negotiation
Packaging Details: Export standard wooden case
Delivery Time: 20-40 working days, depends on order amount and specification
Payment Terms: L/C, T/T
Supply Ability: 10 SETS per month
İletişim
Detaylı ürün tanımı
Hava Kapasitesi: 210m3 / dakika Tahliye diferansiyel basıncı: 80KPA
Motor gücü: 355kw Deşarj deliği: DN 400 (14” )
Soğutma türü: Su Tahrik tipi: Kavrama
Pervane Malzemeleri: Hava Alüminyum Alaşımları
Vurgulamak:

high speed centrifugal blower

,

industrial fans blowers


DN400 Tek Kademeli Santrifüj Blower, Hava Alüminyum Alaşımlı pervane




GS Hakkında

Single-speed High-speed centrifugal blower is the new product which designed by B-Tohin Machine. Tek hızlı Yüksek hızlı santrifüj blower, B-Tohin Machine tarafından tasarlanan yeni üründür. The pneumatic performance and structural design of the series of products has reached the advanced level Ürün serisinin pnömatik performansı ve yapısal tasarımı ileri seviyeye ulaştı
yurtiçinde ve yurtdışında benzer ürünlerin. körükler yaygın kanalizasyon su arıtma, metalurji,
güç istasyonunda dolaşan akışkanlaştırma yatak kazanının akışkanlaştırılması, egzoz gazı desülfürizasyonu, eczane,
gaz yükseltici vb.




Özellikler


Model numarası.

GS210-1.8

Tahliye diferansiyel basıncı

80KPA

Motor gücü

355KW

Hava kapasitesi

210m3 / dakika

Motor tipi

380/400/415 / 440V / 6KV / 10KV, 3FAZ, 50 / 60HZ

Motor markası

Standart: Siemens Beide veya Wannan motor
Tercihiniz için Siemens ve ABB motor





Uygulamalar

a. a. For Cement industry: cement conveying blower,ventilating, etc. Çimento endüstrisi için: çimento taşıma üfleyici, havalandırma vb.
b. b. For Sewage Treatment System: aeration blower, back-washing blower, etc. Kanalizasyon Arıtma Sistemi için: havalandırma fanı, geri yıkama fanı, vb.
c. c. For Pneumatic Conveying: to conveying powder materials, such as flour, cement, sand, grain, etc. Pnömatik Taşıma için: un, çimento, kum, tahıl vb.Gibi toz malzemelerin taşınması için.
d. d. For Dust Collecting, dust cleaning, ventilation in some factory, hospital, buildings, etc. Toz Toplama, toz temizleme, bazı fabrikalarda, hastanelerde, binalarda vb.
e. e. For Electric Power Plant: gas conveying, oxygen increasing, ventilating, dust cleaning, etc. Elektrik Santrali için: gaz taşıma, oksijen artışı, havalandırma, toz temizleme vb.




Anahtar Teknoloji


1. Giriş kılavuz pervane cihazı

  • konum —— fan pervanesinin önünde
  • Fonksiyon —— Üfleç kapasitesini sadece% 45 -% 100 arasında ayarlamak için değil, aynı zamanda özellikle tasarlanmış verilerden (düşük sıcaklık veya düşük basınç) sapan çalışma parametreleri olduğunda, üfleyicinin ayarlama kapsamındaki en yüksek verime ulaşmasını sağlamak için.
  • Adjusting——automatic or manual operation by clicking the touch screen on blower control box. Ayarlama —— üfleç kontrol kutusundaki dokunmatik ekrana tıklayarak otomatik veya manuel çalışma. Under the automatic operation, the inlet guide vane is adjusted by electric operator at a set ratio after it receives 4-20mA DC signal, while under manual operation or maintenance condition, the vane is adjusted manually. Otomatik çalışma altında, giriş kılavuz kanadı 4-20mA DC sinyali aldıktan sonra elektrik operatörü tarafından belirli bir oranda ayarlanır, manuel çalışma veya bakım koşullarında kanat manuel olarak ayarlanır.
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 0

2. Olgun kıvrım tasarımı




Güvenilir pnömatik performans, yüksek verimlilik,% 85 çok değişkenli verimlilik.

DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 1

3. yüksek verimlilik Çark

  • Pervane eğrisi, bilgisayarda çalışma koşullarını simüle etmek ve gerçek gaz akışına daha iyi uymak için tekrarlayan olarak seçilir.
  • Hava alüminyum alaşımı veya paslanmaz çelikten yapılmış, açık yol geriye doğru bükülmüş (6 derecelik en küçük eğim açısı), yüzey ince işlenmiş.
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 2

4. Step-up dişli kutusu yapısı ve yüksek güvenilirlik taşıyan



  • Dişli kutusu, yatay bölmeli yapıdadır, alt gövdeye bağlı ve üst gövdeden ayrılan kıvrımlı gövde, kutu kapağını boşaltmak için gereken süreyi kısaltır.

  • Yüksek hızlı mil, sert itme diski teknolojisi, hat teması ile onaylanan yüksek verimlilik ve düşük mekanik kayıp benimser.
  • Elips (çıkık) rulman büyük dişli için kabul, yüksek hızlı dişli için devirme ped rulman.
  • The shaft of blower and gear is made of heat-treated forging steel and proper grinded. Üfleyici ve dişli mili, ısıl işlem görmüş dövme çelikten yapılmıştır ve uygun şekilde öğütülmüştür. Every horizontal critical speed is within the scope of±15% than the normal speed, and torsion resonance speed is within the scope of±10% than the running speed, all rotating parts is dynamic balanced. Her yatay kritik hız, normal hızdan ±% 15 kapsamlıdır ve burulma rezonans hızı, çalışma hızından ±% 10 kapsamı dahilindedir, tüm dönen parçalar dinamik dengelidir.
  • Yükseltme dişlisi, entegre küçük dişli ve döner şaftlı Paralel Eksen helisel tiptedir.

  • Yüzey söndürme dövme alaşımlı çelikten yapılmış ve hassas taşlanmış, dişlinin hizmet endeksi en az 1.8'dir.
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 3

5. Yüksek hassasiyetli dişli sürüş

  • Kabul yüksek kalite sınıf dişli
  • Dişli hassasiyeti ISO1328 5 ~ 4'te dengelenir
  • Hassas sınıf 3'e ulaşabilir.
  • Standart AGMA veya DIN'e eşit hassasiyet derecesi
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 4

6. Çark ve yüksek hızlı şaft arasındaki bağlantı

  • Düz uçlu anahtar (pim) ve üçgen şaftın bağlantı tipini benimseyin
  • Aktardığı en yüksek güç 3.000 kW'a ulaşır.
  • Parçalara zarar vermeden montaj ve demontajda uygun
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 5

7. yüksek performanslı mühürler

  • The material of seals is alloy of soft texture. Contaların malzemesi yumuşak doku alaşımıdır. (spiral seal adopted) (spiral mühür benimsenmiştir)
  • Güvenilir fonksiyon, uzun servis ömrü
  • Sızıntı sorunu yok
  • Bakım için düşük maliyet, değiştirilmeye uygun
  • Sürtünme olmadan azaltılmış enerji tüketimi





Operasyon sonucu

  • GS üfleyicinin en çarpıcı özelliği enerji verimliliğidir.

1 Mart 2009 tarihinden itibaren, Qiting Kanalizasyon Arıtma Tesisinde bir üfleyicinin (Model: GS160) deneme çalışmasına başladık.



Her biri 80m3 / dak kapasiteli iki kök üfleyici ve 132kW motor gücü ile karşılaştırıldığında, her ay GS Tek kademeli Yüksek Hızlı Santrifüj Blower kullanıldıktan sonra 30000 RMB kaydedildi, ancak tam yükte çalışmıyor.

  • Daha Güvenli ve Daha Kullanışlı

Kaydedilen her arıza ile tam otomatik kontrol edilir, operatör için daha uygundur

  • Düşük gürültü

DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 6DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 7

Diğer kurulum resimleri:
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 8    DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 9




Üfleyici paketinin çiziminin montajı
DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller 10

Standart kapsam temini

1. üfleyici ana gövde
2. Giriş kılavuz kanadı
3. Giriş susturucusu
4. Paslanmaz çelik esnek eklem
5. Yüksek hızlı dişli kutusu
7. Tahliye vanası
8. Çek valf
9. Taban çerçevesi
10. Yağlama sistemi
11. PLC kontrol kutusu
12. Motor
