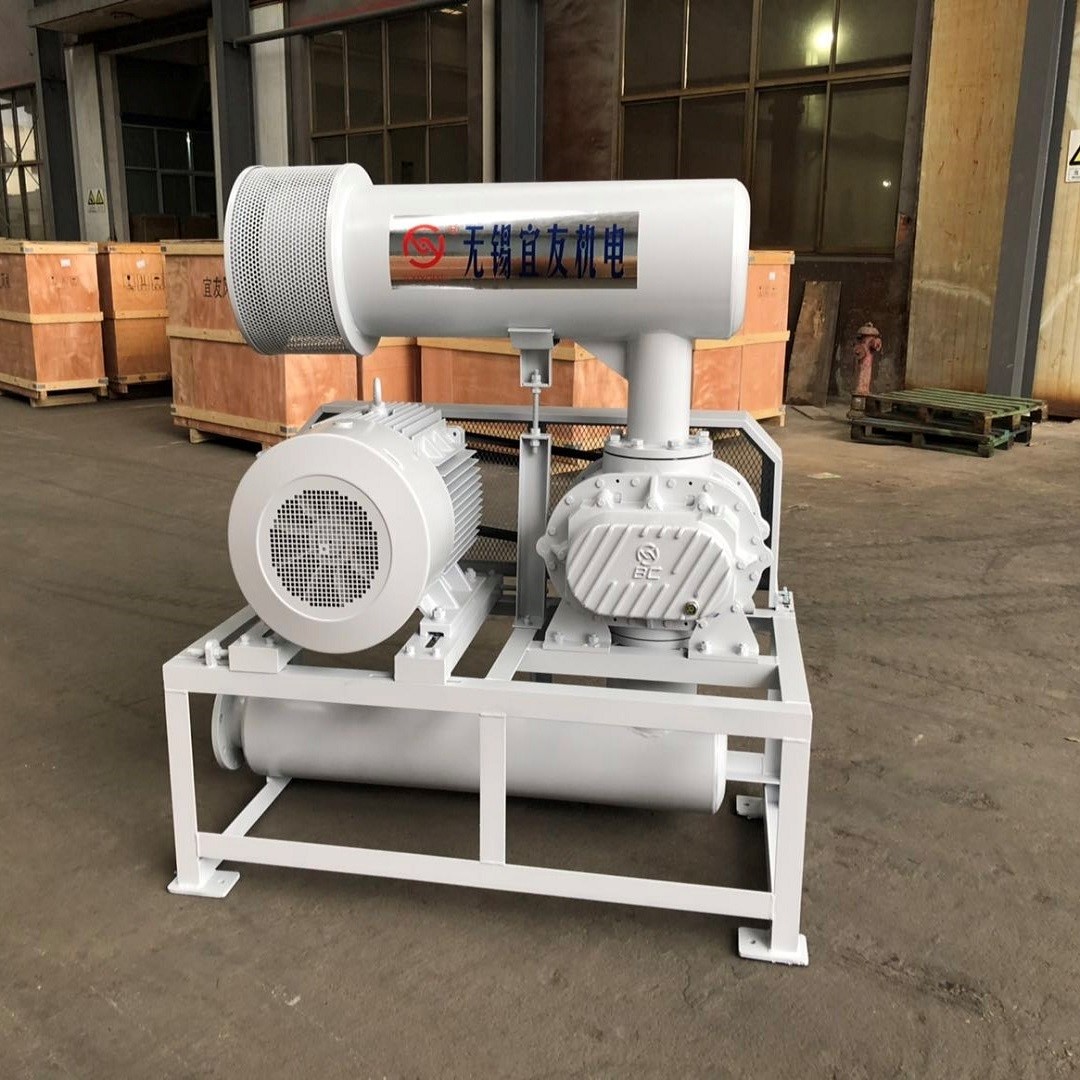

BC serisi kökler üfleyicisi, döngü ve şaftın bütünleşik yapısıyla çevre koruma, elektrik enerjisi, mimarlık, gaz tedarik ve benzeri alanlarda geniş bir uygulamaya sahiptir.
Ana Özellikleri:
1) Helical zamanlama dişlileri olarak sorunsuz çalışmak kabul edilir.
2) Giriş ve çıkışta aynı yapı nedeniyle esnek montaj yolları vardır.
3) Daha makul bir rulman yapısını benimser, bu da rulmanın çalışma ömrünü artırabilir.
4) Düşük gürültü, titreşim ve enerji tüketimi.
Özellikler:
| Model |
BC5003 |
| Hava kapasitesi |
3.43m3/Min-7.15m3/Min |
| Serbestleme basınç farkı |
10-80KPA |
| Dönüş hızı |
850 rpm-2000 rpm |
| Motor tipi |
5.5KW-15KW
380/400/415/440V, 3PHASES, 50/60HZ |
| Motor markası |
Standart: Siemens Beide veya Wannan motoru
Siemens ve ABB motor seçeneğiniz için |
| Kurulum türü |
Standart: yatay tip.
Vertikal tür seçeneğiniz için kullanılabilir |
| Motorsuz solucanın N.W. |
171 kg |
| Paket boyutu Yaklaşık. |
1.65*0.75*1.60m (uzunluk*genişlik*yükseklik) |
| Özellikleri |
1Düzgün çalışma için spiral tip zamanlama dişlileri
2Kompakt, kurulumda esneklik kullanıcılara daha fazla seçenek sunar.
3. Bölünmüş yapılı solucanın eksikliklerini önleyen çevrimiçi ve şaftın bütünleşik yapısı
4Daha iyi aşınma direnci ve yüksek sıcaklığa dirençli olan fluorik kauçuktan yapılmış ithal yağ mühürlerini kullanın.
5Düşük gürültü, düşük titreşim ve enerji tüketimi.
|
Parametreler
| Türü |
Port Dia |
Hız |
Farklı koşullarda giriş hava akışı ((m3/dakika) ve şaft gücü ((KW) |
| 10kpa |
20kpa |
30kpa |
40kpa |
50kpa |
60kpa |
70kpa |
80kpa |
| rpm |
M3/dakikada |
KW |
M3/dakikada |
KW |
M3/dakikada |
KW |
M3/dakikada |
KW |
M3/dakikada |
KW |
M3/dakikada |
KW |
M3/dakikada |
KW |
M3/dakikada |
KW |
| BC5003 |
65 ((2,5") |
850 |
2.67 |
0.95 |
2.39 |
1.58 |
2.19 |
2.40 |
2.01 |
2.72 |
1.86 |
3.31 |
1.72 |
3.90 |
|
|
|
|
| 1000 |
3.25 |
1.12 |
2.98 |
1.85 |
2.77 |
2.83 |
2.60 |
3.20 |
2.44 |
3.89 |
2.31 |
4.59 |
|
|
|
|
| 1150 |
3.84 |
1.29 |
3.56 |
2.13 |
3.36 |
3.25 |
3.18 |
3.68 |
3.03 |
4.48 |
2.89 |
5.28 |
2.76 |
6.27 |
|
|
| 1250 |
4.23 |
1.40 |
3.95 |
2.32 |
3.75 |
3.53 |
3.57 |
4.00 |
3.42 |
4.87 |
3.28 |
5.74 |
3.15 |
6.81 |
|
|
| 1350 |
4.62 |
1.52 |
4.34 |
2.50 |
4.14 |
3.82 |
3.96 |
4.32 |
3.81 |
5.25 |
3.67 |
6.19 |
3.54 |
7.36 |
3.43 |
8.30 |
| 1500 |
5.20 |
1.69 |
4.93 |
2.78 |
4.72 |
4.24 |
4.55 |
4.80 |
4.39 |
5.84 |
4.29 |
6.88 |
4.13 |
8.17 |
4.01 |
9.22 |
| 1600 |
5.59 |
1.80 |
5.32 |
2.97 |
5.11 |
4.52 |
4.94 |
5.11 |
4.78 |
6.23 |
4.65 |
7.34 |
4.52 |
8.72 |
4.40 |
9.83 |
| 1750 |
6.18 |
1.97 |
5.91 |
3.24 |
5.70 |
4.95 |
5.52 |
5.59 |
5.37 |
6.81 |
5.23 |
8.03 |
5.10 |
9.54 |
4.99 |
10.75 |
| 1850 |
6.57 |
2.08 |
6.30 |
3.43 |
6.09 |
5.23 |
5.91 |
5.91 |
5.76 |
7.20 |
5.62 |
8.49 |
5.50 |
10.08 |
5.38 |
11.37 |
| 2000 |
7.15 |
2.25 |
6.88 |
3.71 |
6.67 |
5.65 |
6.50 |
6.39 |
6.35 |
7.78 |
6.21 |
9.18 |
6.08 |
10.90 |
5.96 |
12.29 |
Özellikleri:
1Düzgün çalışma için spiral tip zamanlama dişlileri
2Kompakt, kurulumda esneklik kullanıcılara daha fazla seçenek sunar.
3Çarpma yapısından üstün olan, güç aktarımında daha istikrarlı olan, çevrimiçi'nin bütünleşik yapısı
4İthalatlı yağ mühürlerini, büyük aşınma direnci ve yüksek sıcaklığa dirençli olan fluor kauçuktan yapın.
5. Küçük titreşim ve ekonomik enerji tüketimi.
Çalışma prensibi
Kök üfleyicisi bir küp üfleyicisidir ve dönüş hızına oranla sabit miktarda hava boşaltır.İki lob solucanla karşılaştırıldığında, daha az hava darbeleri, daha küçük yük değişimi, daha yüksek güç, daha az gürültü ve titreşimden oluşur.
İki paralel şaftın her biri üç lob'a sahiptir, tüm loblar birbirleriyle küçük boşluklar tutar ve içeride konaklar.Bir miktar hava giriş noktasında emilecek ve evin iç yüzeyinden solucanın boşaltma portuna aktarılacak..
İki şaftı zamanlama dişlileri tarafından döndürülecek, loblar arasında herhangi bir dokunuş olmayacak, bu nedenle içerde herhangi bir yağlama olmadan yüksek hızda döndürülebilir.basit yapılandırmaÇeşitli endüstrilerde yaygın olarak uygulanmıştır.
Kapsam standardı
1. çıplak asansör nefesi
2. basınç azaltma valfi
3. wafer kontrol valfi ( ince tip)
4. giriş ses kesici (hava filtresine sahip)
5. çıkış ses kesici
6. kamu tabanı (kemerle)
7. kauçuk esnek eklem ve şok yastığı
8. motor katranı
9. basınç ölçer
10V kemeri.
11Çubuklar ve diğer bağlantı parçaları
12. elektrikli motor
