Menşe yeri: | Çin |
Marka adı: | BK |
Sertifika: | ISO9001/ISO14001/CE |
Model numarası: | BK9030 |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | Negotiation |
Ambalaj bilgileri: | Standart Tahta Sandık İhracatı |
Teslim süresi: | 5 ila 20 iş günü, sipariş miktarına ve spesifikasyona bağlıdır |
Ödeme koşulları: | Akreditif, T/T |
Yetenek temini: | Ayda 50 Takım |
Tip: | Pozitif Yer Değiştirme, Kök Tipi, hava taşıma | hava kapasitesi: | 43,44-122,58m3/dk |
---|---|---|---|
Deşarj fark basıncı: | 10-60KPA | Motor gücü: | 22-160KW |
Boşaltma deliği: | DN300 (12”) | soğutma tipi: | hava |
Başvuru:: | Havalandırma, geri yıkama, pnömatik taşıma, su arıtma, çimento, boru temizleme, enerji santrali vb. | Ana malzemeler: | dökme demir |
Vurgulamak: | Hava soğutma kökleri tipi üfleyici,çimento kökleri tipi üfleyici,yüksek basınçlı kök tipi üfleyici |

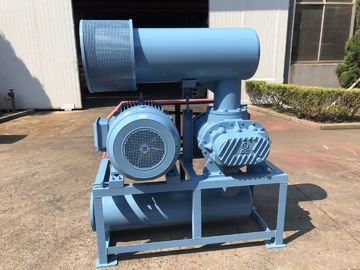

Hava Soğutmalı Üç Lob Köklü Üfleyici, 22-160KW, daha yüksek kapasiteli hava üfleyici
BK9030 üç bıçaklı kök üfleyici, porselen, inşaat malzemeleri, kağıt yapımı, eritme, enerji, petrol, kimya, tekstil, su ürünleri yetiştiriciliği, kanalizasyon arıtma, gıda vb.
Gürültüyü azaltmanın en iyi sonucunu elde etmek için dikey tipte veya yatay tipte bir susturucuyla eşleşebilir veya bir ses yalıtkanıyla eşleşebilir.
Özellikler:
modeli |
BK9030 |
hava kapasitesi |
43,44-122,58m3/dk |
Deşarj fark basıncı |
10-60KPA |
Döner hız |
700-1500rpm |
Motor tipi |
22KW-160KW 380/400/415/440V, 3FAZE, 50/60HZ, frekans motoru da mevcuttur |
motor markası |
Standart: Siemens Beide veya Wannan motoru Seçeneğiniz için Siemens ve ABB motor |
Kurulum tipi |
Standart: yatay tip. Seçeneğiniz için dikey tip mevcuttur |
Renk | Özelleştirilmiş, RAL6011 standardı |
Motorsuz üfleyicinin kuzeybatısı |
1550 kilo |
Ambalaj boyutu Yaklaşık. |
2,62*1,78*2,5 m (uzunluk*genişlik*yükseklik) |
Özellikler:
1. Giriş ve çıkış susturucuları takılıyken üfleyicinin gürültüsü düşüktür.
2. Üfleyicinin verimliliğini artırmak için optimize edilmiş rotor eğrisi benimsenmiştir.
3. Temiz ve yağsız hava çıkışı.
4. CAD/CAM teknolojisi: Pervane rotoru, kasası, uç plakası ve diğer önemli bileşenler,
dijital işleme
5. İyi görünüm: Makine optimize edilmiş tasarıma, hoş şekle ve kompakt yapıya sahiptir.
Parametre sayfası
modeli | Liman Çapı (AA) |
Hız | Giriş kapasitesi (m3/dak) ve mil gücü (KW) | |||||||
0,1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/dk | kw | m3/dk | kw | m3/dk | kw | m3/dk | kw | ||
BK9030 | 300(12") | 700 | 53.08 | 17.01 | 49,78 | 27.48 | 47.35 | 37.12 | 45.26 | 42.77 |
850 | 66.11 | 20.66 | 62.81 | 33.37 | 60.38 | 45.07 | 58.30 | 51.93 | ||
1000 | 79.15 | 24.30 | 75.84 | 39.25 | 73.41 | 53.03 | 71.33 | 61.10 | ||
1150 | 92.18 | 27.95 | 88.88 | 45.14 | 86.44 | 60.98 | 84.36 | 70.26 | ||
1250 | 100.87 | 30.38 | 97.56 | 49.07 | 95.13 | 66.29 | 93.05 | 76.37 | ||
1400 | 113.90 | 34.02 | 110.60 | 54.96 | 108.16 | 74.24 | 106.08 | 85.53 | ||
1500 | 122.58 | 36.45 | 119.28 | 58.88 | 116.85 | 79,54 | 114.77 | 91.64 |
modeli | Liman Çapı (AA) |
Hız | Giriş kapasitesi (m3/dak) ve mil gücü (KW) | |||||||
0,5kgf/cm2 | 0,6kgf/cm2 | 0,7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/dk | kw | m3/dk | kw | m3/dk | kw | m3/dk | kw | ||
BK9030 | 300(12") | 700 | 43.44 | 53.05 | ||||||
850 | 56.47 | 64.42 | ||||||||
1000 | 69.50 | 75.79 | 67.85 | 90.49 | ||||||
1150 | 82.53 | 87.16 | 80.88 | 104.06 | ||||||
1250 | 91.22 | 94.74 | 89,57 | 113.11 | ||||||
1400 | 104.25 | 106.11 | 102.60 | 126.68 | ||||||
1500 | 112.94 | 113.69 | 111.29 | 135.73 |
Üfleç ana gövdesinin yapısı
Hayır. |
Bölüm adı |
adet |
|
Hayır. |
Bölüm adı |
adet |
|
Hayır. |
Bölüm adı |
adet |
1 |
Temel |
2 |
|
9 |
Sol uç kapağı |
1 |
|
17 |
Benzin deposu |
1 |
2 |
Altıgen cıvata |
4 |
|
10 |
Yuvarlak pim |
4 |
|
18 |
Vites |
2 |
3 |
toz contası |
1 |
|
11 |
kasa |
1 |
|
19 |
Anahtar |
2 |
4 |
Tahrik çarkı |
1 |
|
12 |
Yağ keçesi |
4 |
|
20 |
eksenel manşon |
2 |
5 |
Rulman |
2 |
|
13 |
Sağ uç kapağı |
1 |
|
21 |
Rulman |
2 |
6 |
tahrikli pervane |
2 |
|
14 |
cıvata |
16 |
|
22 |
Rulman plakası |
2 |
7 |
Toz kabı |
1 |
|
15 |
havalandırma |
1 |
|
23 |
ayarlanabilir ped |
birkaç |
8 |
gresörlüğü |
2 |
|
16 |
cıvata |
8 |
|
24 |
manyetik somun |
1 |
Üfleç paketinin montaj çizimi
Standart kapsam kaynağı
1. çıplak şaft üfleyici
2. basınç tahliye valfi
3. gofret çek valf (ince tip)
4. giriş susturucusu (hava filtreli)
5. çıkış susturucusu
6. halka açık taban (kemer kapaklı)
7. kauçuk esnek mafsal ve şok yastığı
8. motorlu kasnak
9. basınç ölçer Y-60
10. V kayışı
11. cıvatalar, somunlar ve diğer bağlantı parçaları
12. elektrik motoru
