DN300 büyük kapasiteli Roots negatif basınçlı fan, küçük kompakt boyut, 69.85-105.14m3/dak,-50KPA ila -55KPA, 110-200KW

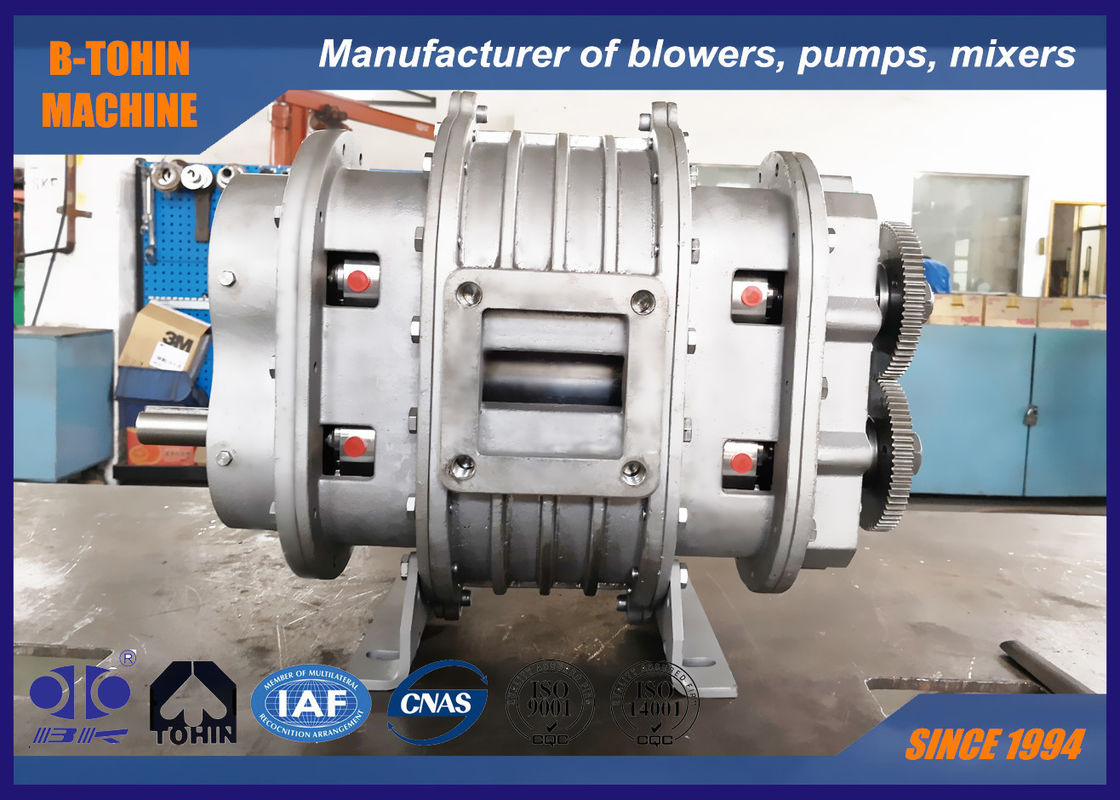

BV300H Vakum Fanı Hakkında
BV300H vakum fanı, bir tür yer değiştirmeli Roots tipi hava pompasıdır. -55KPA vakuma ulaşabilir. Vakum hava taşımacılığı için yaygın olarak kullanılır ve istikrarlı performans ve mükemmel hacimsel verimlilik sunar.
Özellikler
|
Model
|
BV300H
|
|
Hava kapasitesi
|
69.85-105.14m3/dak
|
|
Deşarj diferansiyel basıncı
|
-50 ~ -55KPA
|
|
Dönme hızı
|
1175-1650rpm
|
|
Motor tipi
|
110-160KW
380/400/415/440V, 3PHASES, 50/60HZ
|
|
Motor markası
|
Standart: Siemens Beide veya Wannan motor
Seçeneğiniz için Siemens ve ABB motor
|
|
Kurulum tipi
|
Standart: dikey tip
|
|
Motor hariç fanın N.A.
|
1680kg
|
Parametre tablosu
| Model |
Hız |
Giriş kapasitesi (m3/dak) ve mil gücü (KW) |
| -0.5kgf/cm² |
-0.55kgf/cm² |
| -5000mmH2O |
-5500mmH2O |
| -0.05Mpa |
-0.055Mpa |
| rpm |
m3/dak |
KW |
m3/dak |
KW |
| BV300H |
1175 |
70.69 |
85.75 |
69.85 |
90.76 |
| Port Çapı: DN300(12") |
1300 |
79.75 |
94.87 |
78.89 |
102.58 |
| 1480 |
92.81 |
111.25 |
91.92 |
121.35 |
| 1575 |
99.7 |
114.94 |
98.8 |
127.07 |
| 1650 |
105.14 |
137.72 |
104.23 |
141.52 |
Fan paketi montaj çizimi
Boyut
| BV-H Ana Hat Boyut Tablosu: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Birim:mm |
Tip |
Port Çapı |
Motor gücü(kw) |
A |
B |
B1 |
C |
D |
E |
F |
G |
J |
K |
M |
N |
0 |
P |
W |
S |
T |
U |
n-M16×h |
Ağırlık
(kg) |
| BV300H |
(12") |
37～45 |
1600 |
1000 |
500 |
300 |
185 |
1200 |
380 |
245 |
275 |
390 |
595 |
565 |
920 |
980 |
415 |
30 |
2667 |
842 |
6-M16×400 |
1680 |
| 55 |
1620 |
310 |
| 75～90 |
1680 |
340 |
| 110～200 |
1750 |
375 |
| Standart aksesuarlar şunları içerir: giriş, çıkış susturucusu, negatif basınç göstergesi, taban, kayış kapağı, vakum tahliye vanası, üçgen kayış. |
|
| Yukarıdaki ağırlıklar sadece standart aksesuarlar içindir, motor hariç. |
|
Standart tedarik kapsamı
1. fan ana gövdesi
2. vakum emniyet valfi
3. giriş susturucusu
4. çıkış susturucusu
5. ortak taban (kayış kapağı ile)
6. kauçuk esnek bağlantı ve şok pedi
7. fan kasnağı
8. basınç göstergesi
9. kayış
10. cıvatalar ve somunlar ve diğer bağlantı parçaları
11. motor
SSS
S1. Üretici misiniz yoksa ticaret şirketi misiniz?
Biz profesyonel makine üreticisiyiz. Şu anda şirket, 30000'den fazla fan ve su pompası seti yıllık üretim ve satış ölçeği oluşturdu.
S2: Fabrikanız nerede bulunuyor? Ziyaret edebilir miyim?
Hoş geldiniz! Fabrikamız, Çevre Bilimi ve Teknolojisi Endüstri Parkı, Yixing, Çin'de bulunmaktadır.
S3: Soruşturma yaparken hangi bilgileri vermeliyim?
A: Hava kapasitesi
B: Basınç
C: Uygulama
D: Kullanım ortamı (Sıcaklık, atmosfer basıncı)
E: Motora ihtiyacınız var mı?
Ya da bize vereceğiniz diğer özel bilgiler daha çok takdir edilecektir.
S4: Garantiniz nedir?
Garantimiz, makineyi aldıktan sonra 12 aydır.
S5. Fabrikanız ürün kalitesini nasıl kontrol ediyor?
Kalite kontrol departmanımız var. Ürünü göndermeden önce, her ürünü kontrol ediyoruz. Kalite sorunu varsa, yenisini üreteceğiz.
S6. Teslim süresi nedir?
Ürün teslim süresi genellikle depozitonun alınmasından itibaren 45 gün içindedir.
S7. Makineniz CE sertifikasına sahip mi?
Evet. CE sertifikamız var, ihtiyacınız olursa sunacağız.
S8. Özelleştirmeyi kabul ediyor musunuz?
Özelleştirmeyi kabul ediyoruz ve size en iyi çözümü sunmak için profesyonel bir teknik ekibimiz var.
