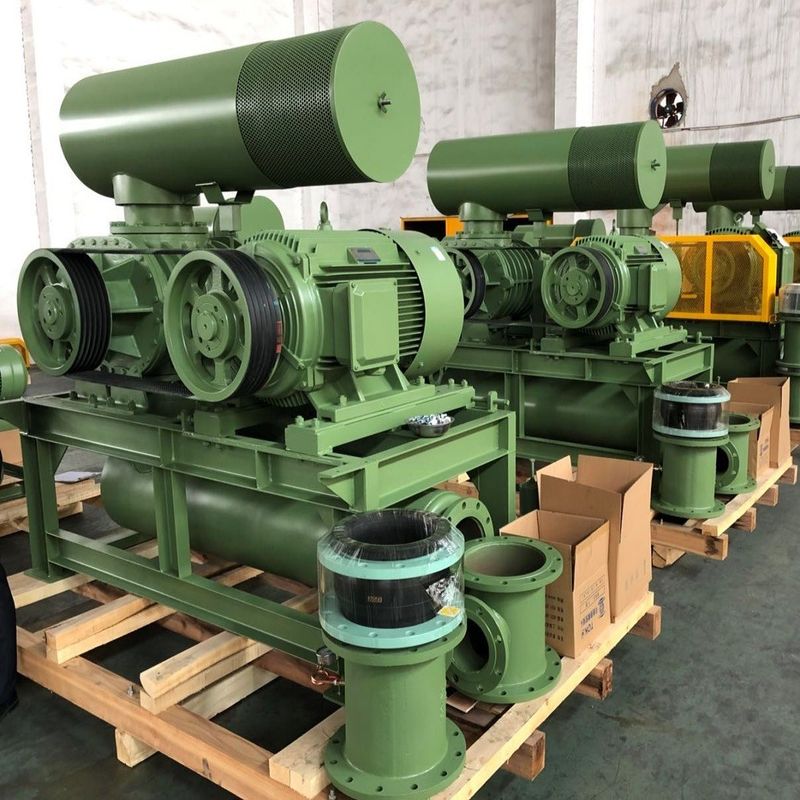

Pozitif Üç Loblu Roots Blower, basınç 10-80KPA, dönüş hızı 700-1500rpm
Roots blower, elektrik, petrol, çelik endüstrisi, koklama, gıda, oksijen üretimi, eğirme alanlarında yaygın olarak kullanılmaktadır,
vakum paketleme, kağıt yapımı, su ürünleri yetiştiriciliği, atık su arıtma, pnömatik taşıma vb.
Özellikler:
|
Model
|
BK8016S
|
|
Hava kapasitesi
|
15.21-47.14m3/dak
|
|
Deşarj fark basıncı
|
10-80KPA
|
|
Dönüş hızı
|
700-1500rpm
|
|
Motor tipi
|
30KW-90KW
380/400/415/440V, 3FAZLI, 50/60HZ, frekans motoru da mevcuttur
|
|
Kurulum tipi
|
Standart: yatay tip
Dikey tip isteğe bağlı olarak mevcuttur
|
| Renk |
Özelleştirilmiş, RAL6011 standardı |
|
Blower ağırlığı motor olmadan
|
800 kg
|
|
Paketleme boyutu Yaklaşık.
|
2.1*1.5*2.35 (uzunluk*genişlik*yükseklik)
|
Özellikler:
1. Sürekli çalışma için helisel tip zamanlama dişlileri
2. Kompakt, kurulumda esneklik kullanıcılara daha fazla seçenek sunar.
3. Entegre çark yapısı benimsenmiştir, çalışma sırasında daha kararlıdır.
4. İyi aşınma direnci ve yüksek sıcaklık direncine sahip ithal florokarbon kauçuktan yapılmış yağ keçileri benimsenmiştir.
5. Düşük titreşim ve ekonomik enerji tüketimi.
Parametre tablosu
| Model |
Port Çapı (MM) |
Hız |
Giriş hava akışı (m3/dak ve şaft gücü (KW) (m3/dak) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
0.5kgf/cm2 |
0.6kgf/cm2 |
0.7kgf/cm2 |
0.8kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000mmH2O |
6000mmH2O |
7000mmH2O |
8000mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.5Mpa |
0.6Mpa |
0.7Mpa |
0.8Mpa |
| rpm |
m3/dak |
KW |
m3/dak |
KW |
m3/dak |
KW |
m3/dak |
KW |
m3/dak |
KW |
m3/dak |
KW |
m3/dak |
KW |
m3/dak |
KW |
| BK8016S |
150 (6") |
700 |
20.17 |
11.16 |
18.75 |
13.93 |
17.67 |
16.69 |
16.75 |
19.45 |
15.94 |
22.21 |
15.21 |
24.98 |
|
|
|
|
| 850 |
25.23 |
13.55 |
23.81 |
16.91 |
22.72 |
20.26 |
21.81 |
23.62 |
21.00 |
26.97 |
20.27 |
30.33 |
19.59 |
33.68 |
|
|
| 1000 |
30.29 |
15.95 |
28.87 |
19.89 |
27.78 |
23.84 |
26.86 |
27.79 |
26.05 |
31.73 |
25.32 |
35.68 |
24.65 |
39.63 |
24.02 |
43.57 |
| 1150 |
35.34 |
18.34 |
33.93 |
22.88 |
32.84 |
27.42 |
31.92 |
31.95 |
31.11 |
36.49 |
30.38 |
41.03 |
29.71 |
45.57 |
29.08 |
50.11 |
| 1250 |
38.72 |
19.93 |
37.30 |
24.87 |
36.21 |
29.80 |
35.29 |
34.73 |
34.48 |
39.67 |
33.75 |
44.60 |
33.08 |
49.53 |
32.45 |
54.47 |
| 1400 |
43.77 |
22.33 |
42.35 |
27.85 |
41.26 |
33.38 |
40.35 |
38.90 |
39.54 |
44.43 |
38.81 |
49.95 |
38.14 |
55.48 |
37.51 |
61.00 |
| 1500 |
47.14 |
23.92 |
45.72 |
29.84 |
44.64 |
35.76 |
43.72 |
41.68 |
42.91 |
47.60 |
42.18 |
53.52 |
41.51 |
59.44 |
40.88 |
65.36 |
Üretim standartları
Tedarikçi tarafından sağlanan ürünler aşağıdaki standartlara göre üretilmektedir:
JISB8341-1995 "Deplasmanlı kompresör test ve muayene yöntemi"
JB/T8941.1-1999 "Genel Uygulama için Roots Blower Koşulları"
JB/T8941.2-1999 "Genel Uygulama için Roots Blower Performans Test Yöntemi"
GB/T 13306-91 GB / T 13306-91 "İsim Levhası"
Blower ana gövdesinin yapısı
|
No.
|
Parça Adı
|
Adet.
|
|
No.
|
Parça Adı
|
Adet.
|
|
No.
|
Parça Adı
|
Adet.
|
|
1
|
Ayak
|
2
|
|
9
|
Sol uç kapak
|
1
|
|
17
|
Yağ tankı
|
1
|
|
2
|
Altıgen cıvata
|
4
|
|
10
|
Silindirik pim
|
4
|
|
18
|
Dişli
|
2
|
|
3
|
Toz önleyici conta
|
1
|
|
11
|
Gövde
|
1
|
|
19
|
Kam
|
2
|
|
4
|
Tahrik çarkı
|
1
|
|
12
|
Yağ keçisi
|
4
|
|
20
|
Eksenel burç
|
2
|
|
5
|
Tahrik ucu rulmanı
|
2
|
|
13
|
Sağ uç kapak
|
1
|
|
21
|
Dişli ucu rulmanı
|
2
|
|
6
|
Tahrikli çark
|
2
|
|
14
|
Cıvata
|
16
|
|
22
|
Rulman plakası
|
2
|
|
7
|
Toz kapağı
|
1
|
|
15
|
Hava tahliye
|
1
|
|
23
|
Ayarlanabilir ped
|
birkaç
|
|
8
|
Gresörlük
|
2
|
|
16
|
Montaj cıvatası
|
8
|
|
24
|
Manyetik somun
|
1
|
Blower paketi montaj çizimi
Standart tedarik kapsamı
1. şaftlı blower
2. emniyet valfi
3. yapışkan tip kelebek çekvalf
4. giriş susturucusu (hava filtresi ile)
Damping susturucusu, öncelikle blowerin girişindeki hava akışı gürültüsünü azaltmak için kullanılır. Dış silindir, iç silindir, flanş ve diğer parçalarla kaynaklanmıştır ve hafiflik, düşük direnç ve daha iyi gürültü azaltma etkisi için iç ve dış silindirler arasına ses emici malzeme yerleştirilmiştir. Susturucu A3 çeliğinden yapılmıştır.
5. deşarj susturucusu
6. Blower ve motor tabanı (kayış kapağı ile)
7. kauçuk esnek bağlantı ve amortisör
8. motor kasnağı
9. basınç göstergesi
10. V-kayışı
11. cıvatalar ve somunlar ve diğer bağlantı parçaları
12. elektrik motoru
Akustik muhafaza, kontrol kabini, otomatik çalıştırma valfi ve yedek parçalar gibi isteğe bağlı parçalar mevcuttur.
