Körüklü Çeşitlerin Profesyonel Üreticisi
 |
| Menşe yeri: | Çin |
| Marka adı: | B-TOHIN |
| Sertifika: | ISO9001 / ISO14001 |
| Model numarası: | BKW9020S |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Ambalaj bilgileri: | Ahşap Kasa İhracat |
| Teslim süresi: | 30 iş günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | Ayda 30 Takım |
| Adı: | Üç Lobe Kök Fırlatıcı | Hava akışı: | 40,72m3/Dk-73,32m3/Dk |
|---|---|---|---|
| Paket: | Ahşap kasa | Soğutma Tipi: | su |
| Otomatik Derecelendirme: | Otomatik, Yarı Otomatik | Ambalaj türü: | Dava |
| Üfleyici devri: | 1000-1500 | Voltaj: | 380V/400V/415V/440V/Özel |
| Sıklık: | 50Hz/60Hz | Uygulama: | Su Ürünleri Yetiştiriciliği |
| Vurgulamak: | 80Kpa tri lob kökleri üfleyici,1500 rpm tri lob kökleri üfleyici,Yüksek Basınçlı su ürünleri kökleri üfleyici |
||

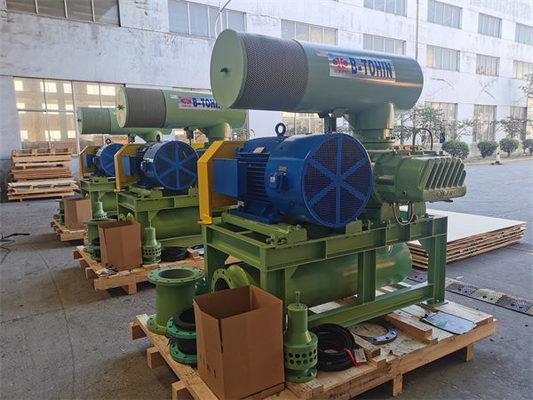

DN250 BKW9020S Roots Blower Su Soğutma
BKW9020S Roots Blower, BK9020'den çoğu bileşeni devralır, yatak kapağında su soğutmasını benimser, bu da çalışırken yatağın sıcaklığını azaltabilir ve uzun ömürlülüğü uzatabilir, delik boyutu DN250'dir ve çimento fabrikası ve enerji santrali kullanımı için uygun daha büyük kapasite üretebilir. .
Üç loblu teknoloji, üfleyicilerin, iki loblu bir üfleyicide olduğu gibi 180 derece yerine rotor çevresinde 120 dereceye maruz kalan lob uçlarına sahip olduğu anlamına gelir.Bu, herhangi bir yükte daha az sapma anlamına gelen daha sert bir rotor seti sağlar.
1. Düzgün çalışma için helisel tip zamanlama dişlileri
2. Kompakt, kurulum esnekliği kullanıcılara daha fazla seçenek sunar.
3. Daha kararlı ve düzgün çalışma için çark ve şaftın entegre yapısı
4. Büyük aşınma direnci ve yüksek sıcaklık direnci ile florik kauçuktan yapılmış ithal yağ keçelerini benimseyin.
5. Düşük gürültü, düşük titreşim ve enerji tüketimi.
Özellikler:
| Boşaltma fark basıncı | 60-100KPA |
| Hava kapasitesi | 40.72m3/Dk-73.32m3/Dk |
| Döner hız | 1000rpm-1500rpm |
| Motor tipi | 75KW-160KW 380/400/415/440V, 3FAZ, 50/60HZ |
| Motor markası | Standart: Siemens Beide veya Wannan motor Seçeneğiniz için Siemens ve ABB motor |
| Kurulum türü | Standart: yatay tip. Seçeneğiniz için dikey tip mevcuttur |
| NW motorsuz üfleyici | 1310 kg |
| Ambalaj boyutu Yaklaşık. | 2.62*1.78*2.60m (uzunluk*genişlik*yükseklik) |
parametreler
| modeli | Bağlantı Noktası Çapı (MM) | Hız | Giriş hava akışı (m3/dak) ve şaft gücü(KW)(m3/dk) | |||||||||||
| 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Soğutma su |
|||||||||
| 6000 mmH2Ö | 7000 mmH2Ö | 8000 mmH2Ö | 9000 mmH2Ö | 10000 mmH2Ö | ||||||||||
| 0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
| rpm | m3/dk | KW | m3/dk | KW | m3/dk | KW | m3/dk | KW | m3/dk | KW | L/dak | |||
| BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
| 1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
| 1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
| 1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
| 1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
| 1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
| 1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 | ||||
Üfleyici parçalarının açıklaması:
| kasa | Dökme demirden yapılmıştır HT200 Verimliliği artırmak için benimsenen SONSUZ yapı, bir kerede CNC merkezi tarafından yüksek hassasiyetle işlenir |
| Rotor (Şaft ve çark) | Dökme demirden yapılmıştır QT500 Çark ve mil, entegre bir parça olarak dökülmüştür. Yüksek hassasiyet elde etmek için işleme için NC planyanın benimsenmesi |
| Dişli yatağı | GCr15'ten yapılmıştır NSK marka, çift sıralı eğik bilyalı rulman,eksenel yükü destekleyebilen |
| Tahrik ucu yatağı | GCr15'ten yapılmıştır NSK marka, silindirik makaralı rulman |
| Vites | 20CrMnTi'den yapılmıştır Daha düzgün çalışma için eğim yapısı |
| Yağ keçesi | Floro kauçuktan yapılmıştır yüksek sıcaklık taşır ve daha uzun ömürlüdür. |
Çalışma prensibi
Roots üfleyici bir kübik üfleyicidir ve dönüş hızı ile orantılı olarak sabit miktarda hava tahliye eder.Her dönüşte, havayı emen ve boşaltan üç kez bitirmek için iki lob vardır.İki loblu üfleyici ile karşılaştırıldığında, daha az hava darbesi, daha küçük yük değişimi, daha yüksek mukavemet, daha düşük gürültü ve titreşime sahiptir.
İki paralel şaftın her birinde üç lob bulunur, tüm loblar birbirleriyle küçük bir boşluk bırakır ve içeride muhafaza edilir.Her lob dönüşünde, girişte belirli bir hava emilecek ve mahfazanın iç yüzeyinden üfleyicinin boşaltma portuna aktarılacaktır.
İki mil, zamanlama dişlileri tarafından döndürülecek, loblar arasında herhangi bir temas olmayacak, bu nedenle içeride herhangi bir yağlama olmadan yüksek hızda döndürülebilecek.Aşağıdaki özelliklere sahiptir: basitçe konfigürasyon;sorunsuz çalışıyor; iyi performans stabilizasyonu.Çeşitli endüstrilerde yaygın olarak uygulanmaktadır.
Soğutma suyu:
Yabancı maddeler içermeyen temiz su gereklidir.
Su sıcaklığı 40 ℃'den az olmalıdır.
