Körüklü Çeşitlerin Profesyonel Üreticisi
 |
| Menşe yeri: | Çin |
| Marka adı: | BK |
| Sertifika: | ISO9001/ISO14001/CE |
| Model numarası: | BK6005 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Standart Tahta Sandık İhracatı |
| Teslim süresi: | 5 ila 20 iş günü, sipariş miktarına ve spesifikasyona bağlıdır |
| Ödeme koşulları: | Akreditif, T/T |
| Yetenek temini: | Ayda 100 set |
| hava kapasitesi: | 4,58-12,74m3/dk | Deşarj fark basıncı: | 10-80KPA |
|---|---|---|---|
| Motor gücü: | 2.2-22KW | Boşaltma deliği: | DN80 (3”) |
| soğutma tipi: | hava | Başvuru:: | Havalandırma, geri yıkama, pnömatik taşıma, su arıtma, çimento, boru temizleme, enerji santrali vb. |
| Rulman: | Seçenek için NSK, SKF | Renk: | standart RAL6011 veya özelleştirilmiş |
| Vurgulamak: | 10kpa yüksek basınçlı kök üfleyici,hava soğutmalı yüksek basınçlı kök üfleyici,yüksek basınçlı kök üfleyici |
||

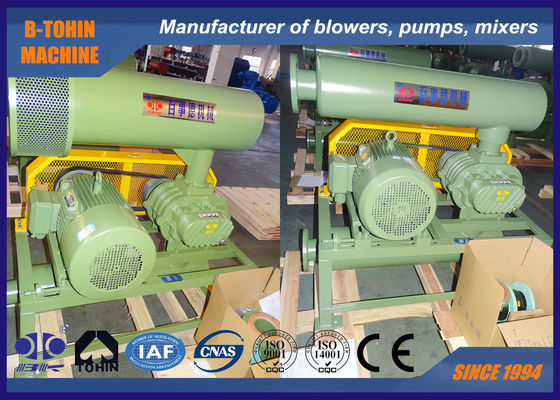

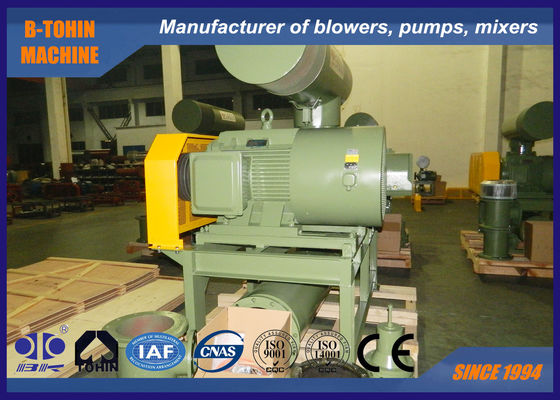

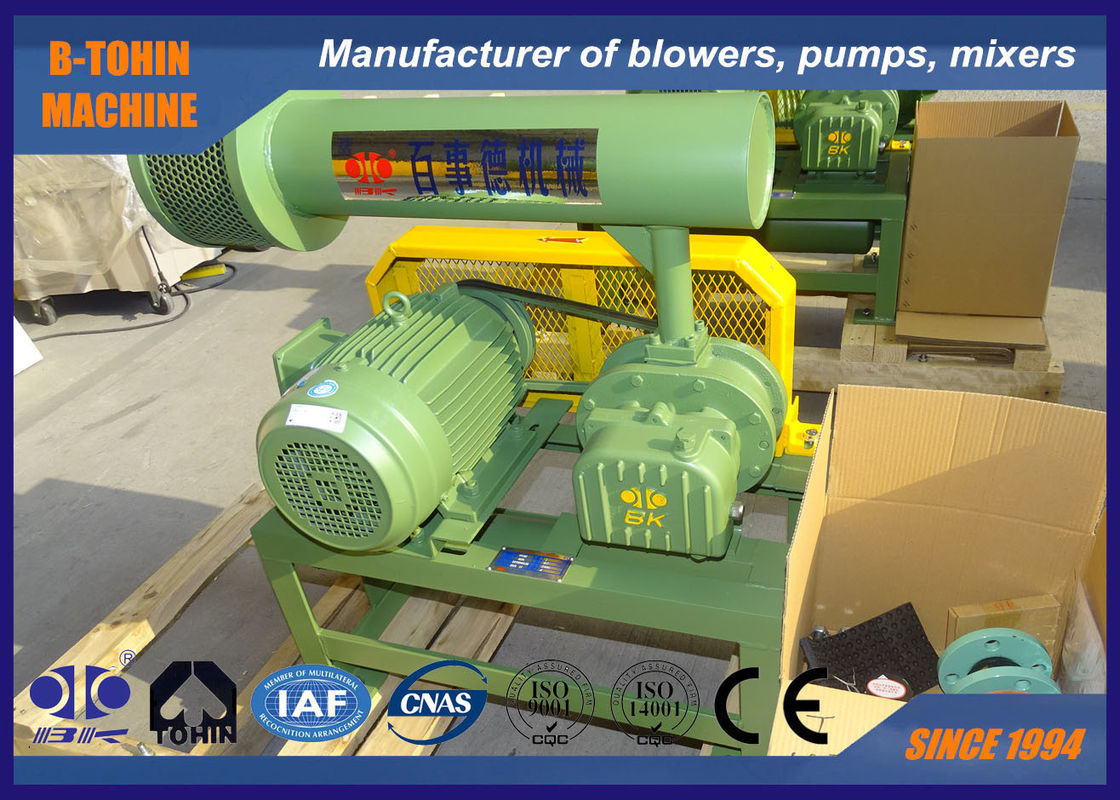

Havalandırma Üç Loblu Kök Üfleyici, Döner Üfleyici, 10KPA - 80KPA, hava üfleyici
BK Hakkında
BK Roots Blower ulusal standartlara göre tasarlanmış ve üretilmiş bir ürün çeşididir.
Bu tip üfleyici, bir ayırıcı olarak kullanılan kanalizasyon suyu arıtımında yaygın olarak uygulanmaktadır.
Özellikler:
|
modeli |
BK6005 |
|
hava kapasitesi |
3,84-12,74 m3/dk |
|
Deşarj fark basıncı |
10-50KPA |
|
Döner hız |
850-1800rpm |
|
Motor tipi |
2.2KW-22KW 380/400/415/440V, 3 FAZ, 50/60HZ |
|
motor markası |
Standart: Siemens Beide veya Wannan motoru Seçeneğiniz için Siemens ve ABB motor |
|
Kurulum tipi |
Standart: yatay tip. Seçeneğiniz için dikey tip mevcuttur |
|
Motorsuz üfleyicinin kuzeybatısı |
241 kilo |
|
Ambalaj boyutu Yaklaşık. |
1,5*1,05*1,75 m (uzunluk*genişlik*yükseklik) |
Özellikler:
1. Düzgün çalışma için sarmal tip zamanlama dişlileri
2. Kurulumda kompakt, esneklik kullanıcılara daha fazla seçenek sunar.
3. Bölünmüş yapının eksikliklerini önlemek için pervane ve milin entegre yapısı
4. İyi aşınma direncine ve yüksek sıcaklık direncine sahip flor kauçuktan yapılmış SKF yağ keçeleri takılmıştır.
5. Düşük titreşim ve küçük enerji tüketimi.
Parametre sayfası
| modeli | Liman Çapı (AA) |
Hız | Giriş kapasitesi (m3/dak) ve mil gücü (KW) | |||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000 mmH2Ö | 2000 mmH2Ö | 3000 mmH2Ö | 4000 mmH2Ö | |||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
| rpm | m3/dk | kw | m3/dk | kw | m3/dk | kw | m3/dk | kw | ||
| BK6005 | 80(3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3,98 | 4.33 | 4.97 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | ||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | ||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | ||
| 1400 | 9.66 | 2,79 | 9.20 | 4,96 | 8.86 | 6.56 | 8.56 | 8.19 | ||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | ||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | ||
| 1800 | 12.74 | 3.58 | 12.28 | 6.38 | 11.93 | 8.44 | 11.63 | 10.53 | ||
| modeli | Liman Çapı (AA) |
Hız | Giriş kapasitesi (m3/dak) ve mil gücü (KW) | |||||||
| 0,5kgf/cm2 | 0,6kgf/cm2 | 0,7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000 mmH2Ö | 6000 mmH2Ö | 7000 mmH2Ö | 8000 mmH2Ö | |||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
| rpm | m3/dk | kw | m3/dk | kw | m3/dk | kw | m3/dk | kw | ||
| BK6005 | 80(3") | 850 | 4.07 | 6.12 | 3.84 | 7.28 | ||||
| 1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | ||
| 1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | ||
| 1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | ||
| 1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | ||
| 1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | ||
| 1650 | 10.23 | 11.89 | 9.99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | ||
| 1800 | 11.38 | 12.97 | 11.15 | 15.41 | 10.92 | 17.36 | 10.73 | 19 | ||
Üfleç ana gövdesinin yapısı
|
Hayır. |
Bölüm adı |
adet |
|
Hayır. |
Bölüm adı |
adet |
|
Hayır. |
Bölüm adı |
adet |
|
1 |
Temel |
2 |
|
9 |
Sol uç kapağı |
1 |
|
17 |
Benzin deposu |
1 |
|
2 |
Altıgen cıvata |
4 |
|
10 |
Yuvarlak pim |
4 |
|
18 |
Vites |
2 |
|
3 |
Toz önleyici conta |
1 |
|
11 |
kasa |
1 |
|
19 |
Anahtar |
2 |
|
4 |
Tahrik çarkı |
1 |
|
12 |
Yağ keçesi |
4 |
|
20 |
eksenel manşon |
2 |
|
5 |
Rulman |
2 |
|
13 |
Sağ uç kapağı |
1 |
|
21 |
Rulman |
2 |
|
6 |
tahrikli pervane |
2 |
|
14 |
cıvata |
16 |
|
22 |
Rulman plakası |
2 |
|
7 |
Toz kabı |
1 |
|
15 |
havalandırma |
1 |
|
23 |
ayarlanabilir ped |
birkaç |
|
8 |
gresörlüğü |
2 |
|
16 |
cıvata |
8 |
|
24 |
manyetik somun |
1 |
Üfleç paketinin montaj çizimi
Standart kapsam kaynağı
1. üfleyici ana gövdesi
2. basınç tahliye valfi
3. çek valf
4. giriş susturucusu (hava filtreli)
5. boşaltma susturucusu
6. halka açık taban (kemer kapaklı)
7. kauçuk esnek mafsal ve şok yastığı
8. motorlu kasnak
9. manometre
10. V kayışı
11. cıvatalar, somunlar ve diğer bağlantı parçaları
12. elektrik motoru
