Vidalı Blower Hakkında

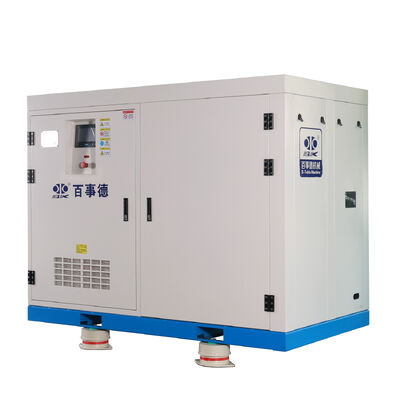

BLG Kalıcı Mıknatıslı Değişken Frekanslı Vidalı Blower, endüstriyel uygulamalarda enerji verimliliği ve hassas kontrol için tasarlanmış gelişmiş bir basınçlı hava sistemidir. Bu blower, enerji tasarrufu, operasyonel esneklik ve güvenilirliğe öncelik veren endüstriler için ideal hale getiren, son teknoloji motor ve tahrik teknolojisini sağlam vidalı sıkıştırma ile birleştirir.
Tasarımı, dinamik ortamlarda sürdürülebilirlik ve uygun maliyetli performans için modern ihtiyaçları ele almaktadır.
| Kendiliğinden yağlamaⅡ |
Basınç Aralığı |
40-100KPa |
Hava Akış Aralığı |
1.4-172m³/dak |
Güç Aralığı |
4-280kw |
| No. |
Model |
Çap |
Egzoz Basıncı
(KPa)
|
Hava Akışı
(m³/dak)
|
Motor Gücü
(Kw)
|
Ana Gövde Hızı
(dev/dak)
|
| 1 |
BLG109A |
DN65 |
40-100 |
1.4-2.9 |
4-7.5 |
2000-3000 |
| 2 |
BLG109B |
2.2-4.8 |
4-11 |
| 3 |
BLG127B |
DN100 |
3.9-8.7 |
5.5-18.5 |
| 4 |
BLG140B |
6.4-12.3 |
7.5-22 |
| 5 |
BLG160A |
DN150 |
7.1-15.1 |
7.5-30 |
| 6 |
BLG160B |
10-20 |
11-37 |
| 7 |
BLG172B |
11.5-25 |
15-45 |
| 8 |
BLG202A |
DN200 |
17.5-31.7 |
18.5-55 |
| 9 |
BLG202B |
22.8-41 |
22-75 |
| 10 |
BLG240A |
DN250 |
27.4-47.7 |
30-90 |
1800-3000 |
| 11 |
BLG240B |
34.5-60 |
37-110 |
| 12 |
BLG275A |
DN300 |
40.7-75.5 |
37-132 |
| 13 |
BLG275B |
47.4-90 |
45-160 |
| 14 |
BLG315A |
DN350 |
67.6-116.7 |
75-185 |
| 15 |
BLG315B |
76.4-132 |
75-220 |
| 16 |
BLG343A |
DN350 |
73-136 |
75-200 |
| 17 |
BLG343B |
DN450 |
94-172 |
90-280 |
Bileşim

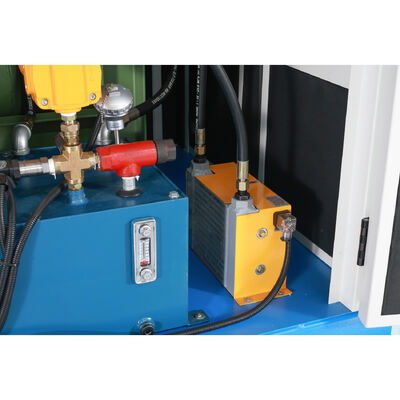

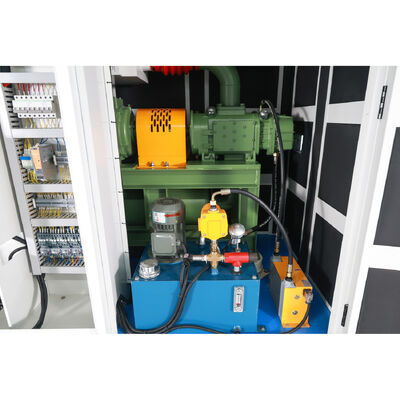

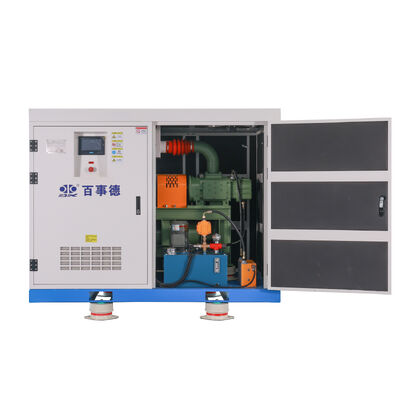

Vidalı blower, blower muhafazası, blower ana gövdesi, motor, hava filtresi, susturucu, bir yağ pompası tankı ve yağ filtresinden oluşur.
Vidalı blower'ın temel bileşeni olarak, blower ana gövdesinin yapısı doğrudan blower'ın performansını belirler. Ana gövde, kasa, vidalı rotorlar, dişli kutusu, yataklar, mil contaları vb. bileşenlerden oluşur.
Çalışma Prensibi
Vidalı blower'ın çalışma prensibi, "∞" şeklinde bir silindirde birbirine geçen iki paralel dişi ve erkek rotordan oluşur ve bir çalışma hacmi oluşturur. Senkron dişli aracılığıyla, rotor zıt yönde yüksek hızda döner ve çalışma hacmi periyodik olarak değişir.
rotor dönerken, hava taşınımı sırasında hava sıkıştırması gerçekleştirir. Vidalı blower'ın çalışma döngüsü üç aşamaya ayrılabilir: emme, sıkıştırma ve egzoz. Döngü süreci aşağıdaki gibidir:
1. Emme süreci
Resim ① : Hava, emme portu aracılığıyla rotorun dişleri arasındaki hacme girer. Rotor döndükçe, dişler arasındaki hacim sürekli genişler.
Resim ② : Dişler arasındaki hacim maksimuma ulaştığında, dişler arasındaki hacim emme portundan ayrılır ve emme süreci sona erer.
2. Sıkıştırma süreci
Resim ③: sıkıştırma sırasında
3. Egzoz süreci
Resim ④: Dişler arası hacim egzoz portuna bağlandıktan sonra, egzoz süreci başlar. Rotorun dönmesi sırasında, dişler arasındaki hacim sürekli azalır ve sıkıştırılmış havayı egzoz borusuna gönderir. Bu işlem, hacim tasarlanan verilere ulaşana kadar devam eder.
Ana Özellikler
1, Yağsız vidalı blower'ın erkek ve dişi rotorları hassas bir şekilde tasarlanmıştır. Roots blower'a kıyasla, aynı enerji tüketimi koşullarında daha yüksek verimlilik ve %20 daha yüksek enerji tasarrufu performansı ile boşluk içinde iç sıkıştırma sağlayabilir.
2, Kararlı hava akışı, basınç değişikliklerinde daha az hava akışı dalgalanması.
3, Daha yüksek basınca uygun, düşük gürültü.

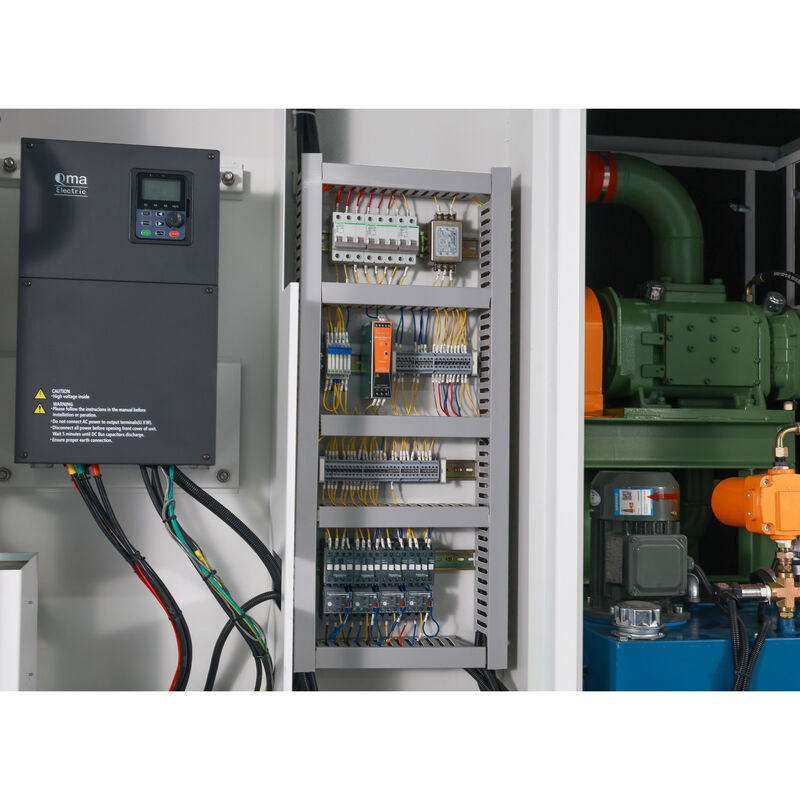

4, Çalışma yönetimi için uygun olan PLC akıllı uzaktan kumanda ve farklı iletişim yöntemleriyle mevcuttur.
Uygulamalar
Atık Su Arıtma: Biyolojik süreçlerde değişken havalandırma talepleri.
Endüstriyel Süreçler: Pnömatik taşıma, fermantasyon veya kararlı hava akışı gerektiren üretim.
HVAC Sistemleri: Büyük tesislerde verimli hava işleme.
Dikkate Alınması Gereken Özellikler
1, Hava akış kapasitesi (m³/dak veya CFM)
2, Basınç aralığı (bar veya psi)
3, Motor güç derecesi (kW) ve verimlilik sınıfı (örneğin, IE5)
4, Gürültü seviyeleri (dB) ve soğutma yöntemi (hava/su soğutmalı).
