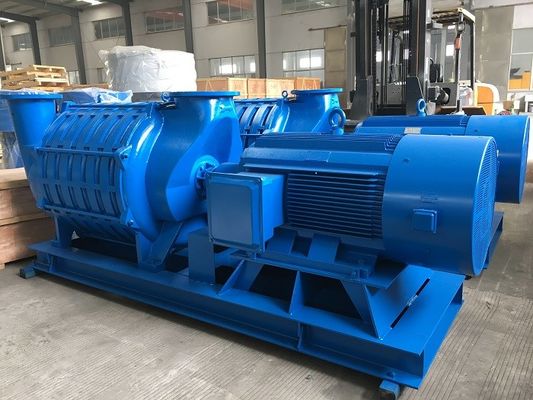

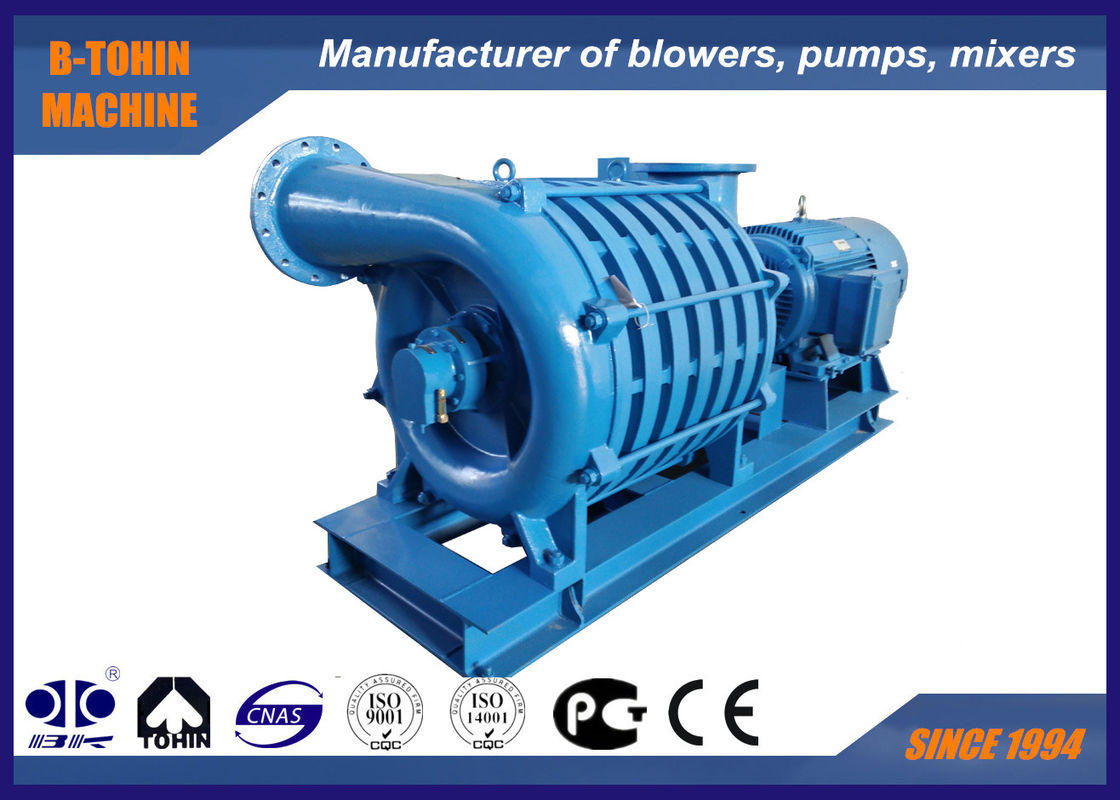

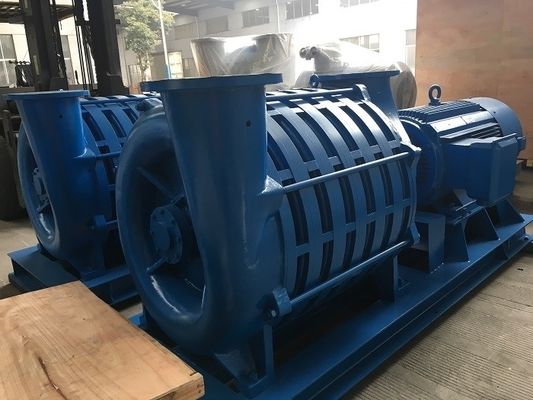

Giriş Akışı 35m³/dak, Basınç 39,2-68,6KPa, Su Arıtma Çok Kademeli Santrifüj Blower

Düşük Gürültülü Çok Kademeli Santrifüj Fan, atık su arıtma hava fanı

D serisi çok kademeli santrifüj fan hakkında

Çeşitli tipte fanların profesyonel üreticisiyiz. Çok kademeli santrifüj fanlarımız, destekleyici motorlar ve aksesuarlar ile birlikte tam donanımlı kontrol sistemleri ile de sağlanabilir. Kanalizasyon arıtma, yüksek fırın gazı temini, kömür

yıkama tesisleri, maden flotasyonu, kimyasal gaz üretimi, vakum ve diğer alanlarda yaygın olarak kullanılan çok kademeli santrifüj fanlar, diğer özel gazların taşınması için de kullanılabilir.

1, Taşıma ortamı: temiz hava, doğal gaz, biyogaz, metan, hidrojen, vb.

2, Çark malzemesi: dökme çelik ve alüminyum alaşım

3, Soğutma yöntemi: hava soğutma veya su soğutma

4, Tahrik yöntemi: kayışlı tahrik

5, Uygulama: Su ve atık su arıtma, vakumlu toz temizleme, hava bıçağı kurutma, flotasyon ve ayırma, çinko kaplama ve elektrokaplama, oksijen dolumu, kağıt yapımı ve baskı, ve hava yanması vb. alanlar.

Teknik Özellikler

Özellikler

1. Kompakt yapı: Zarif görünüm, kararlı çalışma ve kolay kurulum ve bakım.

2. Sorunsuz çalışma: Yüksek verimli çark, eksenel kuvveti en aza indirmek için optimize edilmiş ve denge için statik-dinamik olarak düzeltilmiştir, böylece tüm ünitenin sorunsuz ve kararlı çalışması sağlanır.

3. Düşük gürültü: Fan, mekanik sürtünme olmadan çalışır ve makul kanat profili gürültüyü en aza indirir. Çok kademeli santrifüj fan tarafından üretilen gürültü, engeller tarafından önemli ölçüde azaltılabilen yüksek frekanslıdır, bu nedenle fan odasının dışında neredeyse hiç gürültü yoktur.

4. Rulman yağlaması: Rulmanlar için gres yağlaması kullanılır, bu da yağlama koşullarını iyileştirir ve rulman hizmet ömrünü uzatır.

5. Çark: Çark, iç sızıntıyı azaltan ve aerodinamik verimliliği ve genel ünite verimliliğini artıran özel bir kompozit eğriye sahiptir.

6. Kolay ayar: Akış hızı, yalnızca giriş kelebek vanası kullanılarak belirli bir aralıkta ayarlanabilir.

7. Tahrik modu: İki kutuplu asenkron motor tarafından tahrik edilir. Kullanıcının güç şebekesi koşullarına göre farklı voltaj motorları seçilebilir.

8. Sızdırmazlık: Her çark kademesi giriş halkaları ile donatılmıştır ve gaz sızıntısını önlemek için kademeler arasında ve gövdenin her iki ucunda labirent contaları bulunur.

9. Soğutma: Çark gazı kademeli olarak sıkıştırdığı için, egzoz gövdesinin sıcaklığı giriş gövdesinin sıcaklığından çok daha yüksektir. Rulmanların hizmet ömrünü uzatmak için egzoz rulman yatağı için hem hava soğutma hem de su soğutma cihazları sağlanır.

10. İletim modu: Kaplin iletimi kullanılır. Farklı ekipman ve süreçlere göre farklı iletim modları da seçilebilir.

Fan ana gövdesinin yapısı

Fan paketinin montaj çizimi

Standart tedarik kapsamı

1. Fan ana gövdesi

2. Giriş susturucusu (hava filtresi ile)

3. Motor ve fan için ortak taban (kaplin kapağı dahil)

4. Giriş manuel kelebek vanası

5. Motor

6. Basınç göstergesi

7. Montaj cıvataları ve bağlantı aksesuarları

8. Çek valf
