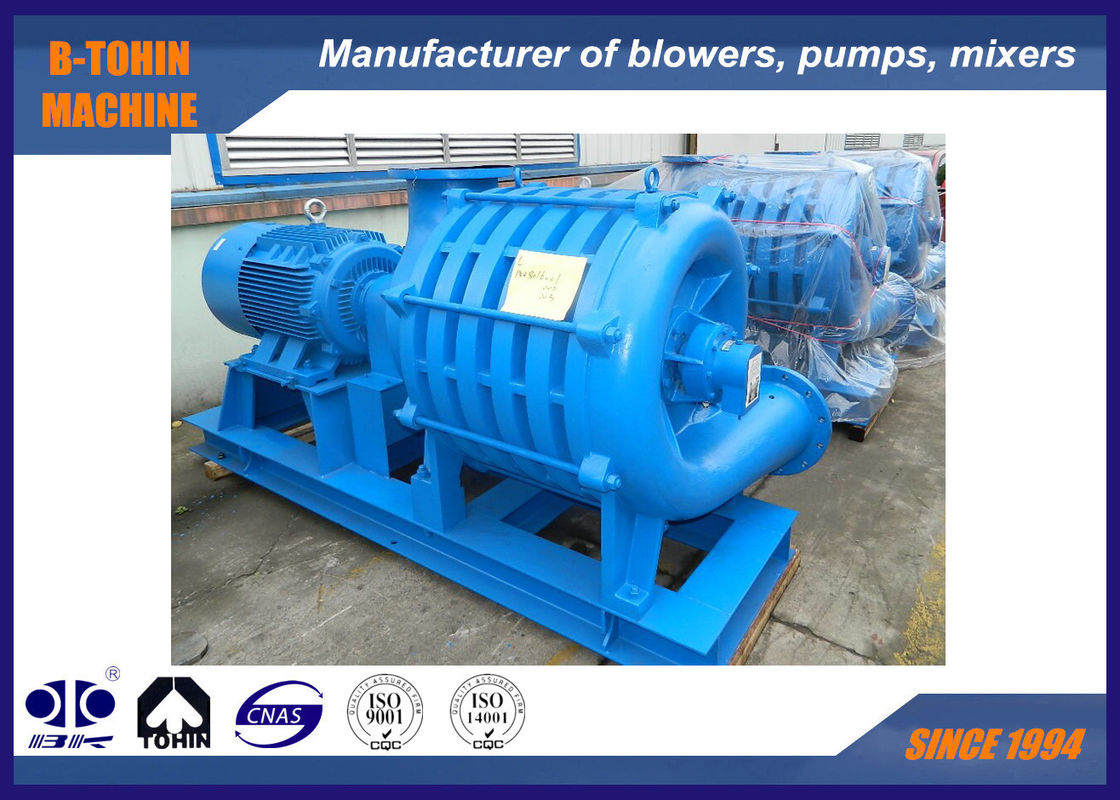

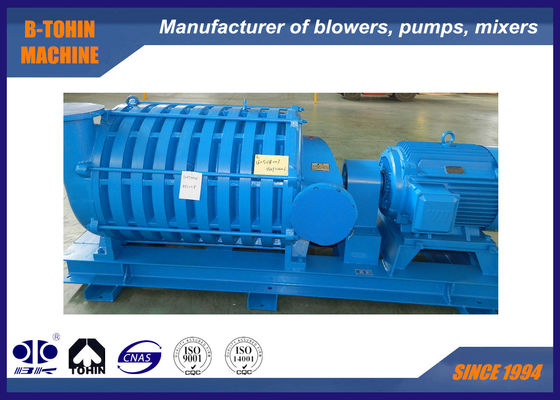

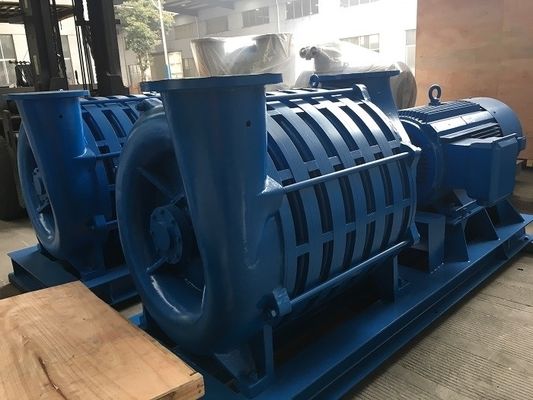

Hız 2950 dev/dak, Giriş akışı 45m³/dak Enerji tasarruflu Nakliye Özel Gaz Çok kademeli Santrifüj Blower

Düşük Gürültülü Çok Kademeli Santrifüj Fan, atık su arıtma hava fanı

D serisi çok kademeli santrifüj fan hakkında

Çeşitli tipte fanların profesyonel üreticisiyiz. Çok kademeli santrifüj fanlarımız, destekleyici motorlar ve aksesuarlarla birlikte tam donanımlı kontrol sistemleri ile de sağlanabilir. Kanalizasyon arıtma, yüksek fırın gazı temini, kömür

yıkama tesisleri, maden flotasyonu, kimyasal gaz üretimi, vakum ve diğer alanlarda yaygın olarak uygulanan çok kademeli santrifüj fanlar, diğer özel gazların taşınması için de kullanılabilir.

1,Taşıma ortamı: temiz hava, doğal gaz, biyogaz, metan, hidrojen, vb.

2,Çark malzemesi: dökme çelik ve alüminyum alaşım

3,Soğutma yöntemi: hava soğutma veya su soğutma

4,Tahrik yöntemi: kayışlı tahrik

5,Uygulama: Su ve atık su arıtma, vakumlu toz temizleme, hava bıçağı kurutma, flotasyon ve ayırma, çinko kaplama ve elektrokaplama, oksijen dolumu, kağıt yapımı ve baskı, ve hava yanması vb. alanlar.

Teknik Özellikler

Özellikler

1. Kompakt yapı: Zarif görünüm, kararlı çalışma ve kolay kurulum ve bakım.

2. Sorunsuz çalışma: Yüksek verimli çark, eksenel kuvveti en aza indirmek için optimize edilmiş ve denge için statik-dinamik olarak düzeltilmiştir, böylece tüm ünitenin sorunsuz ve kararlı çalışması sağlanır.

3. Düşük gürültü: Fan mekanik sürtünme olmadan çalışır ve makul kanat profili gürültüyü en aza indirir. Çok kademeli santrifüj fan tarafından üretilen gürültü yüksek frekanslıdır, bu da engeller tarafından önemli ölçüde azaltılabilir, bu nedenle fan odasının dışında neredeyse hiç gürültü yoktur.

4. Rulman yağlaması: Rulmanlar için gres yağlaması kullanılır, bu da yağlama koşullarını iyileştirir ve rulman hizmet ömrünü uzatır.

5. Çark: Çark, iç sızıntıyı azaltan ve aerodinamik verimliliği ve genel ünite verimliliğini artıran özel bir kompozit eğriye sahiptir.

6. Kolay ayar: Akış hızı, yalnızca giriş kelebek vanası kullanılarak belirli bir aralıkta ayarlanabilir.

7. Tahrik modu: İki kutuplu asenkron motor tarafından tahrik edilir. Kullanıcının güç şebekesi koşullarına göre farklı voltaj motorları seçilebilir.

8. Sızdırmazlık: Her çark kademesi giriş halkaları ile donatılmıştır ve gaz sızıntısını önlemek için kademeler arasında ve gövdenin her iki ucunda labirent contaları bulunur.

9. Soğutma: Çark gazı kademeli olarak sıkıştırdığı için, egzoz gövdesinin sıcaklığı giriş gövdesinin sıcaklığından çok daha yüksektir. Rulmanların hizmet ömrünü uzatmak için egzoz rulman yatağı için hem hava soğutma hem de su soğutma cihazları sağlanır.

10. İletim modu: Kaplinli iletim kullanılır. Farklı ekipman ve süreçlere göre farklı iletim modları da seçilebilir.

Fan ana gövdesinin yapısı

Fan paketinin montaj çizimi

Standart tedarik kapsamı

1. Fan ana gövdesi

2. Giriş susturucusu (hava filtresi ile)

3. Motor ve fan için ortak taban (kaplin kapağı dahil)

4. Giriş manuel kelebek vanası

5. Motor

6. Basınç göstergesi

7. Montaj cıvataları ve bağlantı aksesuarları

8. Çek valf

Hakkımızda

B-Tohin Machine(Jiangsu)Co;Ltd., 1994 yılında kurulmuş bir ortak girişimdir ve Yixing Çevre Koruma Bilim ve Teknoloji Endüstri Parkı, Ulusal Yüksek Teknoloji Geliştirme Bölgesi, Çin'de bulunmaktadır. Başlıca 3-robe roots

fanları, döner fanlar, vidalı fanlar, hava süspansiyonlu santrifüj fan, manyetik santrifüj fan, dişli hızlı tek kademeli yüksek hızlı santrifüj fan, çok kademeli santrifüj fan, fiberglas fanlar, paslanmaz çelik fanlar, vakum pompaları, su pompaları ve diğer

ürünlerin üretimi ve satışı ile ilgilenmektedir. Ürünler çevre koruma su arıtma, yapı malzemeleri çimento, kimya endüstrisi, elektrik gücü petrol, çelik, metalurji, madencilik, baskı ve boyama, tahıl taşımacılığı, yeni enerji ve yeni malzemeler ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Ürünler

ülke çapında satılmakta ve birçok ülkeye ve bölgeye ihraç edilmektedir. Şu anda şirket, çeşitli tipte fan ve pompa için yıllık 30.000 adedin (set) üzerinde üretim ve satış ölçeği oluşturmuştur.

Şirket, ISO9001 kalite yönetim sistemi belgelendirmesi, ISO 14001 çevre yönetim sistemi belgelendirmesi, ISO 45001 iş sağlığı ve güvenliği yönetim sistemi belgelendirmesi ve ISO50001 enerji

yönetim sistemi belgelendirmesini başarıyla geçmiştir. Şirket ayrıca uzun yıllardır Jiangsu Eyaleti Yüksek ve Yeni Teknolojili İşletmeler olarak belgelendirilmiştir. B-Tohin Tech Ar-Ge Merkezi, profesör düzeyinde kıdemli mühendislerden, doktora ve yüksek lisans öğrencilerinden oluşan bir ekibe ve bir grup

lisans öğrencisine sahiptir. Bilimsel ve teknolojik yenilik için. "Jiangsu Eyaleti Enerji Tasarrufu Aerodinamik Ekipman Mühendislik Teknolojisi Araştırma Merkezi" ve "Hava Süspansiyon Rulman Araştırma ve Üretim Merkezi" kurulmuştur. Aynı zamanda

ulusal standart GB/T2.79.22-2011 "Ürün Satış Sonrası Hizmet Değerlendirme Sistemi" beş yıldızlı belgelendirmesini, "JiangSu Eyaleti Özel, Rafine, Benzersiz ve Yeni Küçük ve Orta Ölçekli İşletmeler", Belediye Başkanının Kalite Yönetimi Mükemmellik Ödülü",

"Karbon Yönetim Sistemi Sertifikası", "AA Düzey Entegre Yönetim Sistemi Değerlendirme Sertifikası" ve "Çevre Koruma Ekipmanları Üretim Endüstrisi Standardına Uyumlu İşletme" sertifikalarını almıştır.

Ulusal Fan Standardizasyon Teknik Komitesi üyesi olarak, birden fazla rüzgar türbini endüstri standardının formülasyonuna ve revizyonuna katılarak ve ana taslak birim olarak hizmet vermektedir. Ana ürünler ayrıca Avrupa Birliği'ne ihracat için CE belgelendirmesini ve GOST ve BV gibi birden fazla uluslararası belgelendirmeyi de geçmiştir.
