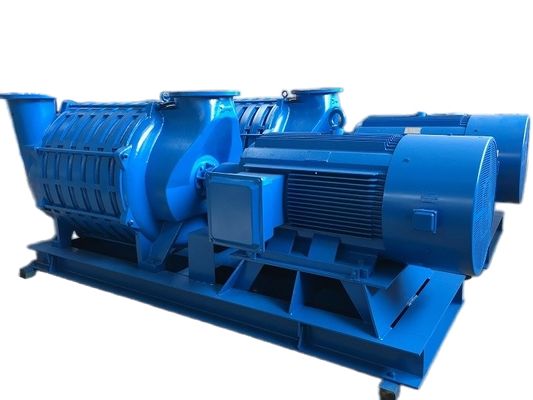

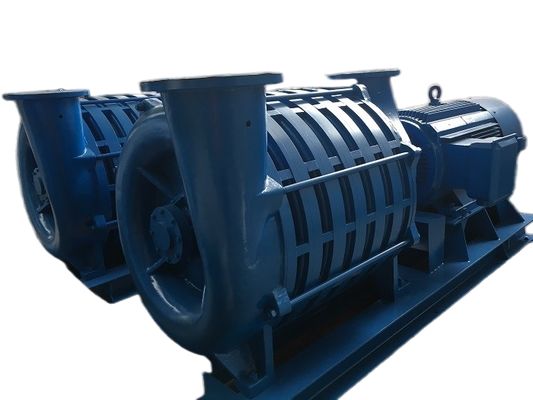

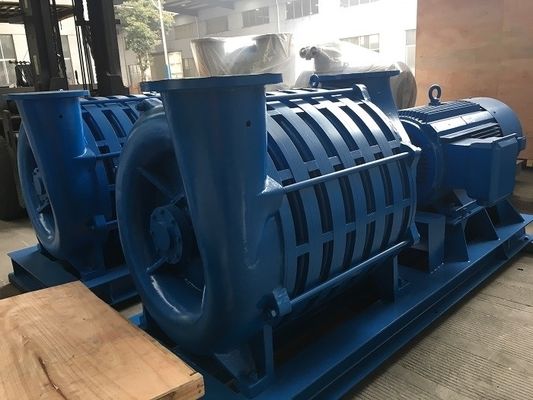

D75（1.4-1.8）,75m³/dakika Hava Akışı,2950devir/dak Hız, Çok Kademeli Santrifüj Fan

Düşük Gürültülü Çok Kademeli Santrifüj Fan, atık su arıtma hava fanı

D serisi çok kademeli santrifüj fan hakkında

Çeşitli tipte fanların profesyonel üreticisiyiz. Çok kademeli santrifüj fanlarımız, destekleyici motorlar ve aksesuarlarla birlikte tam donanımlı kontrol sistemleri ile de sağlanabilir. Kanalizasyon arıtma, yüksek fırın gazı temini, kömür

yıkama tesisleri, maden flotasyonu, kimyasal gaz üretimi, vakum ve diğer alanlarda yaygın olarak kullanılan çok kademeli santrifüj fanlar, diğer özel gazların taşınması için de kullanılabilir.

1, Taşıma ortamı: temiz hava, doğal gaz, biyogaz, metan, hidrojen, vb.

2, Çark malzemesi: dökme çelik ve alüminyum alaşım

3, Soğutma yöntemi: hava soğutma veya su soğutma

4, Tahrik yöntemi: kayışlı tahrik

5, Uygulama: Su ve atık su arıtma, vakumlu toz temizleme, hava bıçağı kurutma, flotasyon ve ayırma, çinko kaplama ve elektrokaplama, oksijen dolumu, kağıt yapımı ve baskı, ve hava yanması vb. alanlar.

Teknik Özellikler

Özellikler

1. Kompakt yapı: Zarif görünüm, kararlı çalışma ve kolay kurulum ve bakım.

2. Sorunsuz çalışma: Yüksek verimli çark, eksenel kuvveti en aza indirmek için optimize edilmiş ve denge için statik-dinamik olarak düzeltilmiştir, böylece tüm ünitenin sorunsuz ve kararlı çalışması sağlanır.

3. Düşük gürültü: Fan, mekanik sürtünme olmadan çalışır ve makul kanat profili gürültüyü en aza indirir. Çok kademeli santrifüj fan tarafından üretilen gürültü yüksek frekanslıdır, bu da engeller tarafından önemli ölçüde azaltılabilir, bu nedenle fan odasının dışında neredeyse hiç gürültü olmaz.

4. Rulman yağlaması: Rulmanlar için gres yağlaması kullanılır, bu da yağlama koşullarını iyileştirir ve rulman hizmet ömrünü uzatır.

5. Çark: Çark, iç sızıntıyı azaltan ve aerodinamik verimliliği ve genel ünite verimliliğini artıran özel bir kompozit eğriye sahiptir.

6. Kolay ayar: Akış hızı, yalnızca giriş kelebek vanası kullanılarak belirli bir aralıkta ayarlanabilir.

7. Tahrik modu: İki kutuplu asenkron motor tarafından tahrik edilir. Kullanıcının güç şebekesi koşullarına göre farklı voltaj motorları seçilebilir.

8. Sızdırmazlık: Her çark kademesi giriş halkaları ile donatılmıştır ve gaz sızıntısını önlemek için kademeler arasında ve gövdenin her iki ucunda labirent contaları bulunur.

9. Soğutma: Çark gazı kademeli olarak sıkıştırdığı için, egzoz gövdesinin sıcaklığı giriş gövdesinin sıcaklığından çok daha yüksektir. Rulmanların hizmet ömrünü uzatmak için egzoz rulman yatağı için hem hava soğutma hem de su soğutma cihazları sağlanır.

10. İletim modu: Kaplinli iletim kullanılır. Farklı ekipman ve süreçlere göre farklı iletim modları da seçilebilir.

Ana Özellikler

Düşük gürültü: hava üfleme işlemi sırasında mekanik sürtünme yoktur ve gürültüyü en aza indirmek için makul kanat profili kullanılır.

Küçük titreşim: optimize edilmiş çark, eksenel kuvveti minimuma indirir, böylece tüm makine sorunsuz çalışabilir.

Mekanik sürtünmesiz makine: dişli hızlandırma gerekmez. Fan rotoru ön ve arka iki rulman tarafından desteklenir. Çalışma sırasında, rulmanlar dışındaki herhangi bir parça arasında mekanik sürtünme yoktur, bu nedenle mekanik sürtünmeden kaynaklanan gürültü önlenir, böylece fan ana ünitesinin en uzun hizmet ömrü sağlanır.

Hava akışının kolay ayarlanması: fanın hava akışının ayar aralığı %50~%100'dür, bu da girişteki kelebek vanasının çalıştırılmasıyla ayarlanır.

Yağsız makine: fanın basınçlandırma işlemi sırasında yağ ve gaz üretilmez, böylece havalandırıcı korozyona uğramaz ve havalandırma sisteminin hizmet ömrü iyileşir.

Arka rulman için su soğutma kullanılır, bu da hizmet ömrünü uzatır.

Yüksek mukavemet ve uzun hizmet ömrü elde etmek için rotor için gelişmiş teknoloji kullanılır.

Standart tedarik kapsamı

1. Fan ana gövdesi

2. Giriş susturucusu (hava filtresi ile)

3. Motor ve fan için ortak taban (kaplin kapağı dahil)

4. Giriş manuel kelebek vanası

5. Motor

6. Basınç göstergesi

7. Montaj cıvataları ve bağlantı aksesuarları

8. Çek valf
