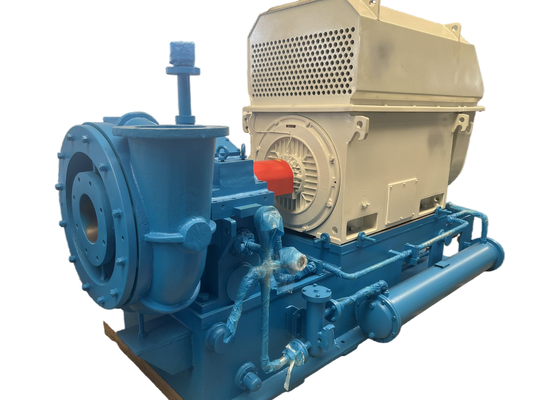

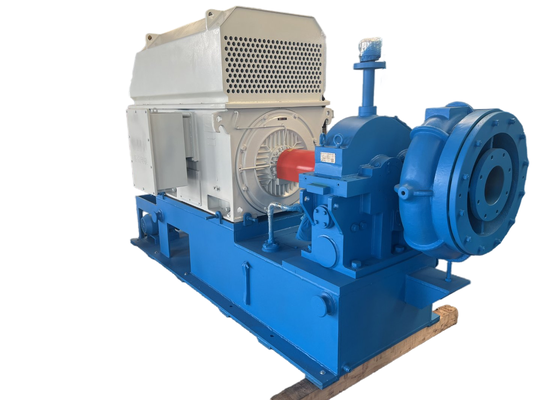

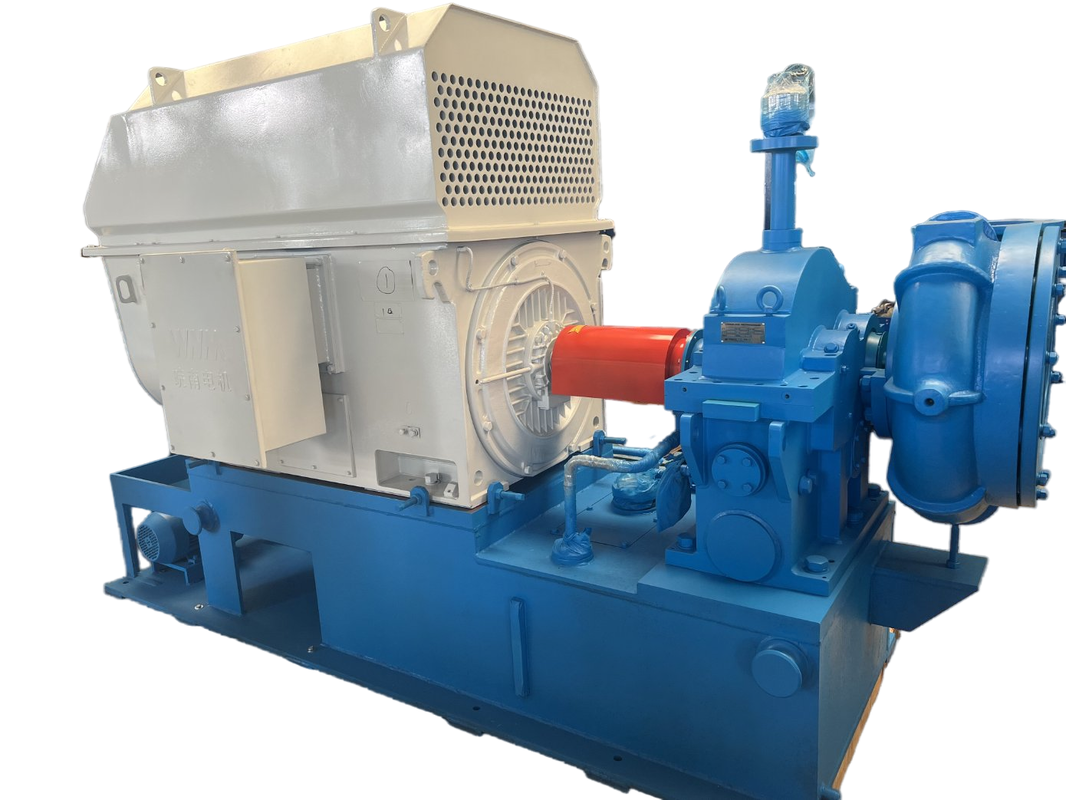

80m3/dak GS80 Serisi Su Arıtma Tek Kademeli Yüksek Hızlı Santrifüj Blower
GS Hakkında
GS serisi tek kademeli yüksek hızlı santrifüj üfleyici, atık su arıtma havalandırması için özel olarak tasarlanmıştır. Bu arada, hava, nitrojen, nitrojen dioksit ve diğer aşındırıcı olmayan gazlar gibi ortamlar için de mevcuttur.
Gs üfleyici, geniş uygulanabilirlik, önemli ölçüde enerji tasarrufu, küçük alan ve kolay kurulum, çalıştırma ve bakım ile karakterize edilir.
Özellikler
|
Model Numarası
|
GS80-(1.5-2.0)
|
|
Deşarj diferansiyel basıncı
|
50/60/70/80/90/100 KPA
|
|
Motor gücü
|
90/110/132/132/160/160KW
|
|
Hava kapasitesi
|
80 m³/dak
|
|
Motor tipi
|
380/400/415/440V/6KV/10KV, 3 FAZLI, 50/60HZ
|
Uygulamalar
A. Çimento endüstrisi için: çimento taşıma üfleyicisi, havalandırma vb.
B. Kanalizasyon Arıtma Sistemi için: havalandırma üfleyici, geri yıkama üfleyici vb.
C. Pnömatik Taşıma için: un, çimento, kum, tahıl vb. gibi toz malzemelerin taşınmasında.
D. Bazı fabrikalarda, hastanelerde, binalarda vb. Toz Toplama, toz temizleme ve havalandırma için.
e. Elektrik Santrali için: Gaz taşıma, oksijen artırma, havalandırma, toz temizleme vb.
Anahtar Teknoloji
|
1. Giriş kılavuz kanadı cihazı
- konum —— üfleyici pervanesinin önünde
- Fonksiyon——Sadece üfleyici kapasitesini %45 - %100 aralığında ayarlamak için değil, aynı zamanda üfleyicinin, özellikle çalışma parametreleri tasarlanan verilerden (düşük sıcaklık veya düşük basınç) saptığında, ayarlama kapsamı dahilinde en yüksek verime ulaşmasını sağlamak için.
- Ayarlama —— fan kontrol kutusundaki dokunmatik ekrana tıklayarak otomatik veya manuel işlem. Otomatik çalışma altında, giriş kılavuz kanadı, 4-20mA DC sinyali aldıktan sonra elektrik operatörü tarafından belirlenen oranda ayarlanır, manuel çalıştırma veya bakım koşulu altında ise kanat manuel olarak ayarlanır.
|
 |
|
2. Olgun kıvrımlı tasarım
Güvenilir pnömatik performans, yüksek verimlilik, %85'e varan çok değişkenli verimlilik.
|
|
|
3. Yüksek verimli pervane
- Pervane eğrisi bilgisayarda çalışma koşullarını simüle etmek ve gerçek gaz akışına daha iyi uyum sağlamak için yinelenen şekilde seçilir.
- Hava alüminyum alaşımından veya paslanmaz çelikten yapılmış, açık yol geriye doğru bükülmüş (6 derecelik en küçük eğim açısı), yüzey ince işlenmiş.
|
|
|
4. Yükseltilmiş dişli kutusu yapısı ve yüksek güvenilirliğe sahip yatak
- Dişli kutusu yatay bölünmüş yapıda olup, alt kasaya bağlanan ve üst kasadan ayrılmış salyangoz kasa sayesinde kutu kapağının boşaltılması için gereken süre kısaltılmıştır.
-
Yüksek hızlı şaft, sert itme diski teknolojisini, yüksek verimliliği ve hat temasıyla onaylanan düşük mekanik kaybı benimser.
- Büyük dişli için elips (dislokasyon) rulman, yüksek hızlı dişli için devirme yastıklı rulman.
- Üfleyicinin ve dişlinin şaftı ısıl işlem görmüş dövme çelikten yapılmış ve uygun şekilde taşlanmıştır. Her yatay kritik hız normal hızın ±%15 kapsamında, burulma rezonans hızı çalışma hızının ±%10 kapsamında olup, dönen tüm parçalar dinamik balanslıdır.
- Yükseltme dişlisi, entegre küçük dişli ve dönen şaft ile Paralel Eksen helisel tiptedir.
-
Yüzeyi sertleştirilmiş dövme alaşımlı çelikten yapılmış ve hassas şekilde taşlanmış dişlinin servis indeksi en az 1,8'dir.
|
|
|
5. Yüksek hassasiyetli dişli sürüşü
- Daha iyi kalitede vites benimsendi
- Dişli hassasiyet derecesi ISO1328 5~4'te sabitlenmiştir
- Hassas derece 3'e ulaşabilir.
- Standart AGMA veya DIN'e eşit hassasiyet derecesi
|
|
|
6. Pervane ile yüksek hızlı şaft arasındaki bağlantı
- Düz uçlu kamanın (pim) ve üçgen şaftın bağlantı tipini benimseyin
- Aktarabileceği en büyük güç 3.000 kW’a ulaşıyor.
- Parçalara zarar vermeden montaj ve demontaj kolaylığı
|
|
|
7. Yüksek performanslı mühürler
- Contaların malzemesi yumuşak dokulu alaşımdır. (spiral conta kabul edildi)
- Güvenilir fonksiyon, uzun servis ömrü
- Sızıntı sorunu yok
- Bakım için düşük maliyet gerekir, değiştirilmesi kolaydır
- Sürtünme olmaması sayesinde enerji tüketimi azaldı
|
Operasyon sonucu
· İyi aerodinamik performans: Girdap oluşturmanın kolay olmadığı ve küçük hava akışı kaybı için benimsenen üçlü yarı açık karışık akışlı pervane.
·Giriş kılavuz kanadıyla ayarlanan ünitenin verimlilik eğrisi düzdür ve tasarlanmamış çalışma koşullarında bile iyi bir enerji tasarrufu etkisi elde edilebilir.
· Kompakt yapı, küçük taban alanı, kolay kullanım.
· Pervane, ithal beş koordinatlı bağlantı işleme merkezi tarafından küçük eğri hatasıyla işlenen yüksek mukavemetli havacılık alüminyum alaşımından yapılmıştır. Güvenilir pnömatik performansa ve yüksek verimliliğe sahiptir ve çoğu Roots üfleyiciyle karşılaştırıldığında %15 - %25 güç tasarrufu sağlayabilir.
· Pervane ve hızlandırma dişlisi, mekanik kaybı büyük ölçüde azaltan entegre bir yapıya sahiptir.
· Yüksek hızda çalışma koşullarında iyi stabilite, düşük titreşim, düşük gürültü ve uzun servis ömrü için sarmal tip hızlandırma dişlisi benimsenmiştir.
·Özel eğimli yastık yatağı: özel eğimli yastıklar sayesinde ürün, yüksek hızda çalışırken yüksek stabiliteye sahiptir.
· Yüksek derecede otomatik kontrol, iyi güvenilirlik.
Üfleyici paketinin montaj çizimi
Standart kapsam tedariki
1. Üfleyici Ana gövde
2. Giriş kılavuz kanadı
3. Giriş susturucusu
4. Paslanmaz çelik esnek bağlantı
5. Yüksek hızlı vites kutusu
7. Tahliye valfi
8. Çek valf
9. Taban çerçevesi
10. Yağlama sistemi
11. PLC kontrol kutusu
12. Motorlu
