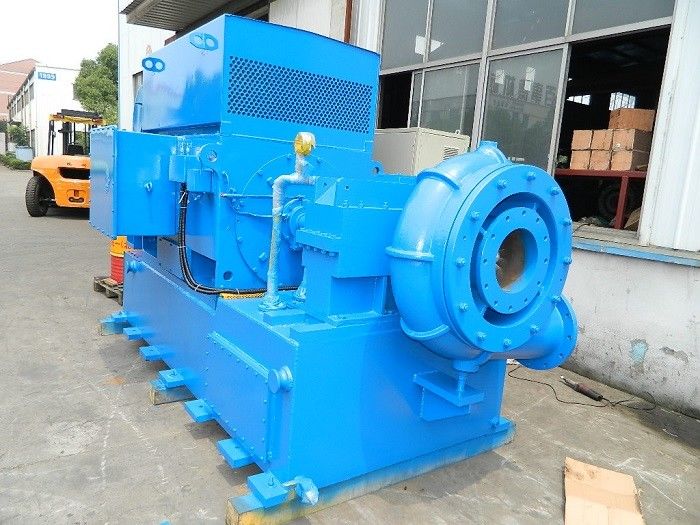

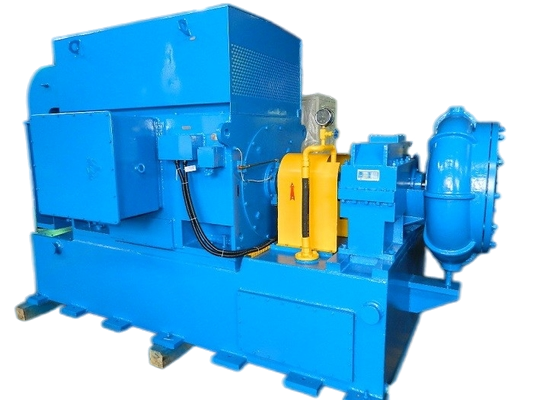

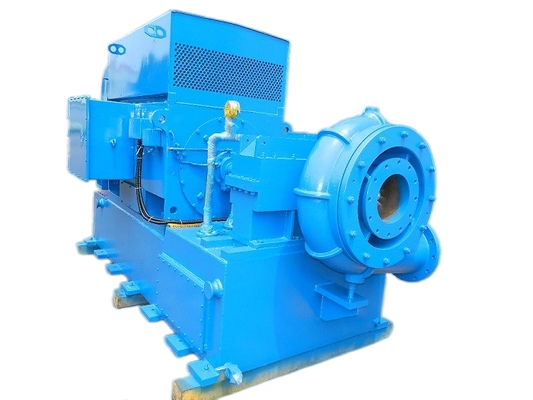

GS120 Serisi 120 m3/min Hava akışı Tek aşamalı Yüksek Hızlı Merkezi Savunma Fanı

GS120 Serisi 120 m³/dak Hava Akışı Tek Kademeli Yüksek Hızlı Santrifüj Fan Blower

GS Hakkında


GS serisi tek kademeli yüksek hızlı santrifüj üfleyici, atık su arıtma havalandırması için özel olarak tasarlanmıştır. Bu arada, hava, nitrojen, nitrojen dioksit ve diğer aşındırıcı olmayan gazlar gibi ortamlar için de mevcuttur.

Gs üfleyici, geniş uygulanabilirlik, önemli ölçüde enerji tasarrufu, küçük alan ve kolay kurulum, çalıştırma ve bakım ile karakterize edilir.

Özellikler

Uygulamalar

A. Çimento endüstrisi için: çimento taşıma üfleyicisi, havalandırma vb.

B. Kanalizasyon Arıtma Sistemi için: havalandırma üfleyici, geri yıkama üfleyici vb.

C. Pnömatik Taşıma için: un, çimento, kum, tahıl vb. gibi toz malzemelerin taşınmasında.

D. Bazı fabrikalarda, hastanelerde, binalarda vb. Toz Toplama, toz temizleme ve havalandırma için.

e. Elektrik Santrali için: Gaz taşıma, oksijen artırma, havalandırma, toz temizleme vb.

Üfleyici yapısı

Gs serisi santrifüj üfleyici, tek kademeli konsol, eksenel giriş ve radikal boşaltma yapısına sahiptir. Hava, giriş filtre ayarından emme borusuna ve giriş kılavuz kanadı cihazına gelir. Ana tahrik motoru, kaplin ve yükseltme kutusu ile bağlanır. Çalıştırıldığında,

Yükseltme dişlisi, güç için gaz üretmek üzere üçlü karışık yarı açık pervaneyi çalıştırır ve gaz, kanatsız difüzör ve sarmal hazne yoluyla dışarı boşaltılır.

Operasyon sonucu

· İyi aerodinamik performans: Girdap oluşturmanın kolay olmadığı ve küçük hava akışı kaybı için benimsenen üçlü yarı açık karışık akışlı pervane.

·Giriş kılavuz kanadıyla ayarlanan ünitenin verimlilik eğrisi düzdür ve tasarlanmamış çalışma koşullarında bile iyi bir enerji tasarrufu etkisi elde edilebilir.

· Kompakt yapı, küçük taban alanı, kolay kullanım.

· Pervane, ithal beş koordinatlı bağlantı işleme merkezi tarafından küçük eğri hatasıyla işlenen yüksek mukavemetli havacılık alüminyum alaşımından yapılmıştır. Güvenilir pnömatik performansa ve yüksek verimliliğe sahiptir ve çoğu Roots üfleyiciyle karşılaştırıldığında %15 - %25 güç tasarrufu sağlayabilir.

· Pervane ve hızlandırma dişlisi, mekanik kaybı büyük ölçüde azaltan entegre bir yapıya sahiptir.

· Yüksek hızda çalışma koşullarında iyi stabilite, düşük titreşim, düşük gürültü ve uzun servis ömrü için sarmal tip hızlandırma dişlisi benimsenmiştir.

·Özel eğimli yastık yatağı: özel eğimli yastıklar sayesinde ürün, yüksek hızda çalışırken yüksek stabiliteye sahiptir.

· Yüksek derecede otomatik kontrol, iyi güvenilirlik.

Üfleyici paketinin montaj çizimi

Standart kapsam tedariki

1. Üfleyici Ana gövde

2. Giriş kılavuz kanadı

3. Giriş susturucusu

4. Paslanmaz çelik esnek bağlantı

5. Yüksek hızlı vites kutusu

7. Tahliye valfi

8. Çek valf

9. Taban çerçevesi

10. Yağlama sistemi

11. PLC kontrol kutusu

12. Motorlu
