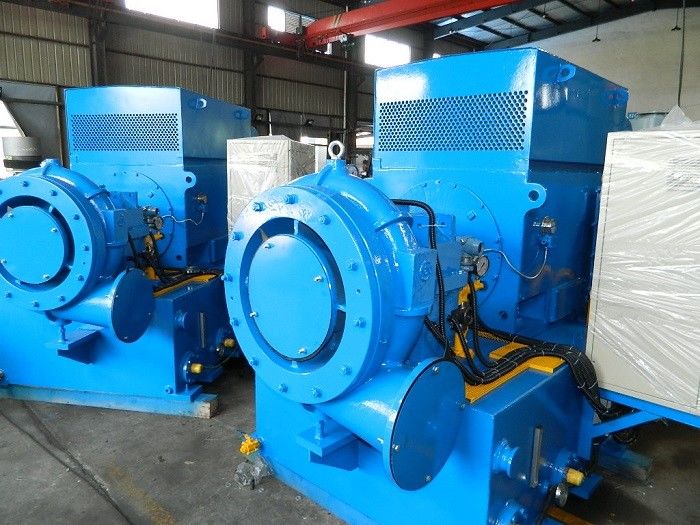

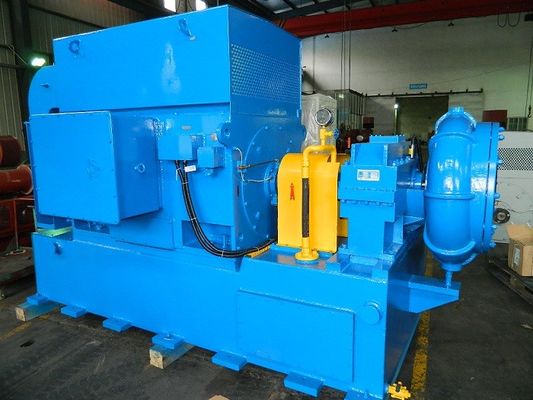

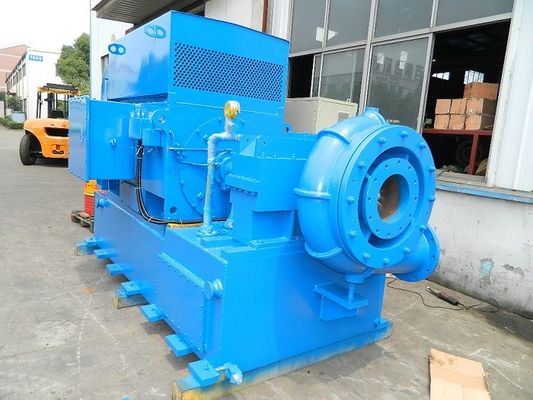

GS140 Serisi 140m3/min Yüksek verimlilikli İmpeller Tek aşamalı Yüksek Hızlı Merkezi Savunma Fanı

GS140 Serisi 140m3/min Yüksek verimlilikli İmpeller Tek aşamalı Yüksek Hızlı Merkezi Savunma Fanı

GS hakkında.


GS serisi tek aşamalı yüksek hızlı santrifüj havalatıcısı özellikle atık su arıtma havalandırması için tasarlanmıştır.Azot dioksit ve diğer koroziv olmayan gazlar.

Gs nefesi geniş uygulanabilirliği, önemli enerji tasarrufu, küçük alanı ve kolay montaj, işletim ve bakım ile karakterize edilir.

Özellikler

Başvurular

a. Çimento endüstrisi için: çimento taşıma üfleyicisi, havalandırma vb.

b. Kanalizasyon Arıtma Sistemi için: havalandırma üfleyicisi, geri yıkama üfleyicisi vb.

c. Pnömatik Taşıma için: un, çimento, kum, tahıl vb. gibi toz malzemelerinin taşınmasına.

d. Bazı fabrikalarda, hastanelerde, binalarda toz toplama, toz temizleme, havalandırma vb.

e. Elektrik santralleri için: gaz taşıma, oksijen artırma, havalandırma, toz temizleme vb.

Blower yapısı

Gs serisi santrifüjlenme üfleyicisi tek aşamalı kantilever, eksenel giriş ve radikal boşaltma yapısına sahiptir.Hava emme borusuna ve giriş filtresi ayarından giriş rehber yelkenli aygıtı gelir.Ana tahrik motoru bağlantı ve step-up kutusu ile bağlantılıdır.

step-up vitesi, enerji için gaz üretmek için üçlü karışık yarı açık döngüyü çalıştırır ve gaz boşaltması, yelpazesi olmayan difüzör ve volute odasından geçer.

Ana özellikleri

·İyi aerodinamik performans: üçlü yarı açık karışık akışlı döngü, girdap yaratması kolay olmayan ve küçük hava akışı kaybı için kullanılır.

·İçme rehber yelkenle ayarlandığında, ünitenin verimlilik eğrisi düztür ve tasarlanmamış çalışma koşullarında bile iyi bir enerji tasarrufu etkisi elde edilebilir.

·Kompak yapı, küçük zemin alanı, kolay kullanım.

·Dönüştürücü, küçük eğri hatası olan ithal beş koordinatlı bağlantı işleme merkezi ile işlenmiş yüksek dayanıklı havacılık alüminyum alaşımından yapılmıştır.Güvenilir pnevmatik performans ve yüksek verimlilikÇoğu Roots üfleyicisiyle karşılaştırıldığında %15-25 enerji tasarrufu sağlayabilir.

·Döner ve hızlandırma vitesi, mekanik kayıpları büyük ölçüde azaltan bütünleşik yapıya sahiptir.

·Heliksel tip hızlandırma vitesi, yüksek hızlı çalışmada iyi istikrar, düşük titreşim, düşük gürültü ve uzun kullanım ömrü için kabul edilir.

·Özel eğimli bant rulmanı: Özel eğimli bantlar sayesinde, ürün yüksek hızda çalışırken yüksek bir istikrara sahiptir.

·Yüksek derecede otomatik kontrol,iyi güvenilirlik.

Blower paketinin montaj çizimi

Kapsam standardı

1. Blowman Ana gövde

2. Giriş rehber yelken

3. Giriş ses kesici

4Paslanmaz çelik esnek eklem

5Yüksek hızlı vites kutusu.

7. Serbestleme valfi

8Kontrol valfi.

9. Alt çerçeve

10. Yağlama sistemi

11. PLC kontrol kutusu

12Motor.
