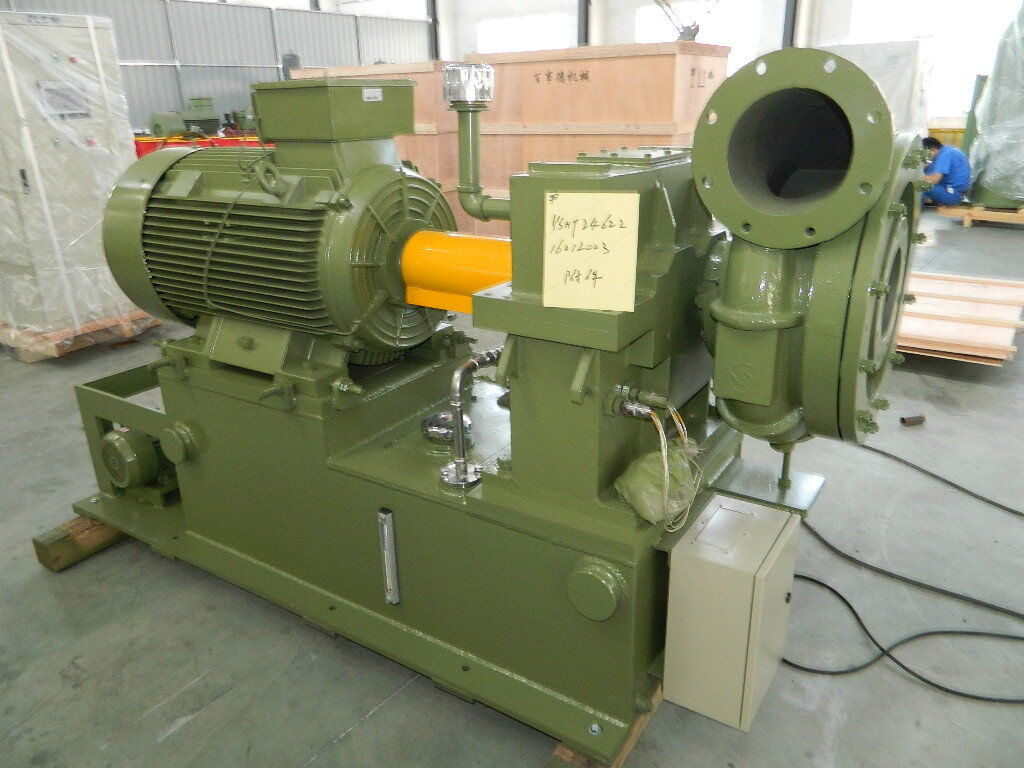

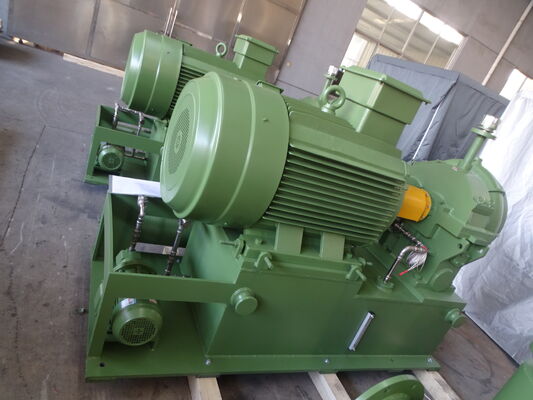

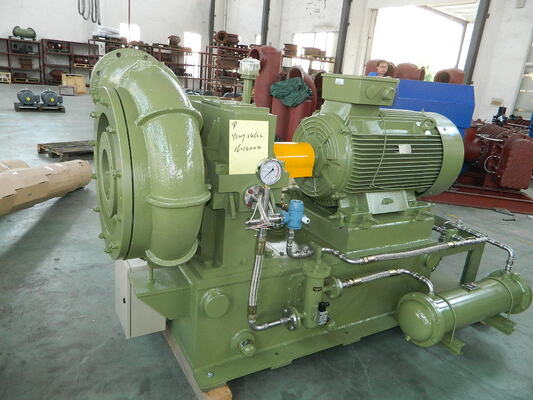

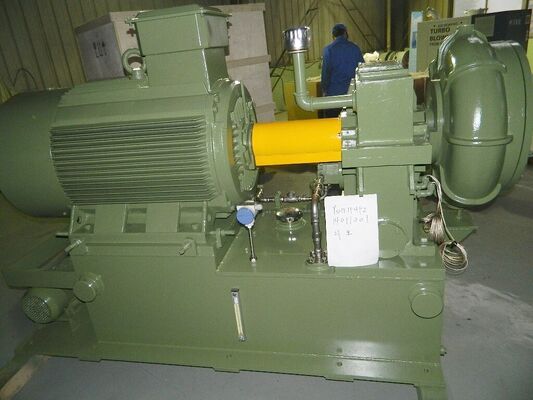

GS210 Serisi 210 m3/min Tek aşamalı Yüksek Hızlı Merkezkaç Su Arıtma Blowers


Notlar:
1Çıkarma basıncı 198Kpa (A) olarak tasarlanmıştır, uygulama alanı: 145-198 Kpa (A) veya basınç oranı ε 1. 5 ≤ε ≤1. 9 6 'dır;
2Toz ve diğer katı kirlilik içeriği ≤ 10mg/m3;
3Deniz seviyesinin 1000m'den yüksek olması durumunda motor özel olmalıdır.
460°C'den fazla giriş sıcaklığı veya 120°C'den fazla çıkış sıcaklığı için uygun değildir.
5.Yukarıdaki sayfadaki hava akışı, 20°C ve 1 atm koşulunda değerdir;
6Kataloğunda gösterilmeyen kapasite için lütfen teknik departmanımıza başvurun.
7Tek aşamalı yüksek hızlı santrifugal vakum pompasının model seçimi için, lütfen şirketimizin Teknik Bölümü ile iletişime geçin.


1Giriş kılavuzlu yelken cihazı
Dokuz şeritten oluşan giriş rehber şerit cihazı, döngünün önüne monte edilir ve açıklık derecesi elektrikli bir operatör tarafından kontrol edilir.Elektrik operatörü kontrol panelinden 4-20mA sinyali aldığında, it adjusts the vanes' open degree(the value of open degree is both shown on the panel of electric operator and on the control screen) so that the inlet guide vane device can work before gas flows into the impeller aand realize the function of airflow adjustment of 45-100%.

2Volute.
Güvenilir pnevmatik performans, yüksek verimlilik ve tüm çok değişken verimliliği% 85'e ulaşmak için en uygun volute koşucu kabul edilir.




3"Adım üstü kutu"
Helical tip step-up gear donanımlı.Gare difüzyon sertleştirilmiş ve yüksek hızlı dönüş ve uzun hizmet ömrü altında mükemmel performans göstermektedir.


Babbitt metal yüzeyi ile kaydırma tipi rulman kabul edilir. rulman, şaftını desteklemek ve soğutmak için yağlandırıcı film kullanır. Düşük sürtünme,yüksek çarpma karşıtı özelliklere sahiptir.Güvenilir performans ve uzun ömür.




4, Yüksek verimlilikli rotor
Üçlü karışık yarı açık tipte olan döngü, üç boyutlu teori ile tasarlanmıştır.

Bu, santrifugal kuvvetten kaynaklanan yelken deformasyonunu azaltır ve verimliliği artırır.
İlerleme bağlantı tipi, döngücük ve yüksek hızlı şaft için kabul edilir. Teslimattan önce, döngücük aşırı hız ve dinamik dengeleme testleri, üfleyenin yüksek performansını sağlamak için yapılır.
Dönüştürücü malzemesi isteğe bağlıdır, aerometal veya paslanmaz çelik veya müşteri isteklerine göre diğer malzemeler mevcuttur.






Blower yapısı

Gs serisi santrifüjlenme üfleyicisi tek aşamalı kantilever, eksenel giriş ve radikal boşaltma yapısına sahiptir.Hava emme borusuna ve giriş filtresi ayarından giriş rehber yelkenli aygıtı gelir.Ana tahrik motoru bağlantı ve step-up kutusu ile bağlantılıdır.
step-up vitesi, enerji için gaz üretmek için üçlü karışık yarı açık döngüyü çalıştırır ve gaz boşaltması, yelpazesi olmayan difüzör ve volute odasından geçer.


Ana özellikleri

·İyi aerodinamik performans: üçlü yarı açık karışık akışlı döngü, girdap yaratması kolay olmayan ve küçük hava akışı kaybı için kullanılır.

·İçme rehber yelkenle ayarlandığında, ünitenin verimlilik eğrisi düztür ve tasarlanmamış çalışma koşullarında bile iyi bir enerji tasarrufu etkisi elde edilebilir.

·Kompak yapı, küçük zemin alanı, kolay kullanım.

·Dönüştürücü, küçük eğri hatası olan ithal beş koordinatlı bağlantı işleme merkezi ile işlenmiş yüksek dayanıklı havacılık alüminyum alaşımından yapılmıştır.Güvenilir pnevmatik performans ve yüksek verimlilikÇoğu Roots üfleyicisiyle karşılaştırıldığında %15-25 enerji tasarrufu sağlayabilir.

·Döner ve hızlandırma vitesi, mekanik kayıpları büyük ölçüde azaltan bütünleşik yapıya sahiptir.

·Heliksel tip hızlandırma vitesi, yüksek hızlı çalışmada iyi istikrar, düşük titreşim, düşük gürültü ve uzun kullanım ömrü için kabul edilir.

·Özel eğimli bant rulmanı: Özel eğimli bantlar sayesinde, ürün yüksek hızda çalışırken yüksek bir istikrara sahiptir.

·Yüksek derecede otomatik kontrol,iyi güvenilirlik.


Blower paketinin montaj çizimi


Kapsam standardı

1. Blowman Ana gövde
2. Giriş rehber yelken
3. Giriş ses kesici
4Paslanmaz çelik esnek eklem
5Yüksek hızlı vites kutusu.
7. Serbestleme valfi
8Kontrol valfi.
9. Alt çerçeve
10. Yağlama sistemi
11. PLC kontrol kutusu
12Motor.
