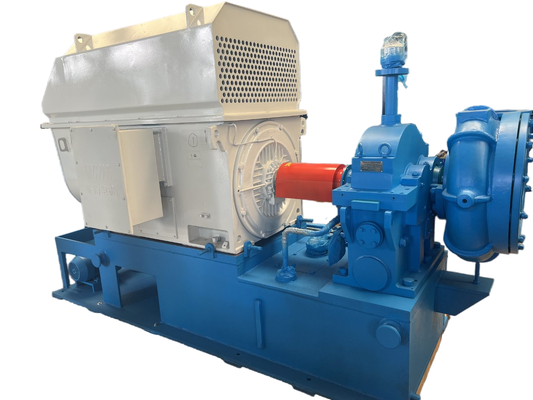

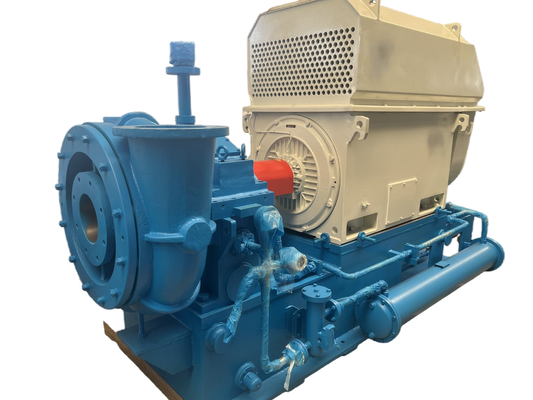

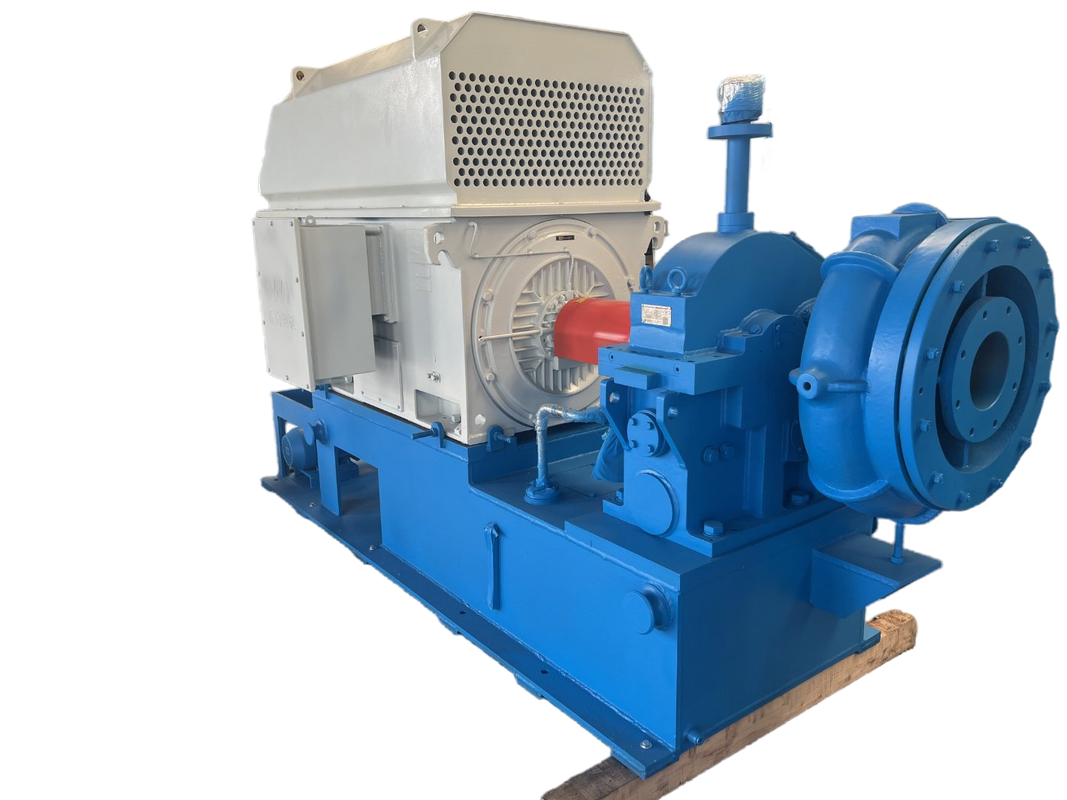

230 m3/min,50-100Kpa Basınç, Tek aşamalı Yüksek Hızlı Merkezi Çöp Suyu Arıtma Havalandırma Havalandırma


Notlar:
1. Tahliye basıncı 198Kpa(A)'ya göre tasarlanmıştır, uygulama kapsamı:145-198 Kpa (A) veya basınç oranı ε 1'dir. 5 ≤ε≤1 . 9 6;
2. Toz içeriği ve diğer katı yabancı maddeler ≤10mg/m3;
3. Deniz seviyesi 1000 m'den yüksek olduğunda motor özel bir motor olmalıdır;
4. 60°C'nin üzerindeki giriş sıcaklığı veya 120°C'nin üzerindeki çıkış sıcaklığı için uygun değildir;
5.Yukarıdaki sayfadaki hava akışı 20°C ve 1 atm koşulundaki değerdir;
6.Katalogda gösterilmeyen kapasiteler için lütfen teknik departmanımıza danışınız.
7.Tek kademeli yüksek hızlı santrifüj vakum pompasının model seçimi için lütfen firmamızın Teknik Departmanı ile iletişime geçiniz.


1,Giriş kılavuzu kanat cihazı
Dokuz kanattan oluşan giriş kılavuz kanat cihazı pervanenin önüne monte edilir ve açık derecesi bir elektrikli operatör tarafından kontrol edilir. Elektrik operatörü kontrol panelinden 4-20mA sinyal aldığında, kanatların açık derecesini ayarlar (açıklık derecesinin değeri hem elektrikli operatörün panelinde hem de kontrol ekranında gösterilir), böylece giriş kılavuz kanatçığı cihazı gaz pervaneye akmadan önce çalışabilir ve %45-100'lük hava akışı ayarlama işlevini gerçekleştirebilir.

2,Volüt
Güvenilir pnömatik performans, yüksek verimlilik ve tüm çok değişkenli verimliliğin %85'e ulaşması için en uygun sarmal yolluk benimsenmiştir.




3, Yükseltme kutusu
Helisel tip yükseltme dişlisi donatılmıştır. Gare difüzyonla sertleştirilmiştir ve yüksek hızlı dönüş ve uzun servis ömrü altında mükemmel performansa sahiptir.


Babbitt metal yüzeyli kayar tip rulman benimsenmiştir. Rulman, şaftını ve soğutmayı desteklemek için yağlayıcı film alır. Düşük sürtünme, yüksek çarpma önleme özelliği, güvenilir performans ve uzun ömür ile öne çıkar.




4, Yüksek verimli pervane
Üçlü karışık yarı açık tip olan pervane üç boyutlu teoriye göre tasarlanmıştır. Pervanenin eğrisi simüle etmek için yinelenen şekilde seçilir

bilgisayarda çalışma koşulu ve gerçek gaz akışına daha iyi uyum. Bu arada merkezkaç kuvvetinin neden olduğu kanat deformasyonunu azaltır ve verimlilik güvenilirliğini artırır.
Pervane ve yüksek hızlı şaft için gelişmiş bağlantı tipi benimsenmiştir. Üfleyicinin yüksek performansını sağlamak için teslimattan önce pervane aşırı hız ve dinamik denge testleri yapılır.
Pervanenin malzemesi isteğe bağlıdır; aero-metal veya paslanmaz çelik veya müşterinin istekleri doğrultusunda başka malzemeler de mevcuttur.






Üfleyici yapısı

Gs serisi santrifüj üfleyici, tek kademeli konsol, eksenel giriş ve radikal boşaltma yapısına sahiptir. Hava, giriş filtre ayarından emme borusuna ve giriş kılavuz kanadı cihazına gelir. Ana tahrik motoru, kaplin ve yükseltme kutusu ile bağlanır. Çalıştırıldığında,
Yükseltme dişlisi, güç için gaz üretmek üzere üçlü karışık yarı açık pervaneyi çalıştırır ve gaz, kanatsız difüzör ve sarmal hazne yoluyla dışarı boşaltılır.


Ana özellikler

· İyi aerodinamik performans: Girdap oluşturmanın kolay olmadığı ve küçük hava akışı kaybı için benimsenen üçlü yarı açık karışık akışlı pervane.

· Giriş kılavuz kanadıyla ayarlanan ünitenin verimlilik eğrisi düzdür ve tasarlanmamış çalışma koşullarında bile iyi bir enerji tasarrufu etkisi elde edilebilir.

· Kompakt yapı, küçük taban alanı, kolay kullanım.

· Pervane, ithal beş koordinatlı bağlantı işleme merkezi tarafından küçük eğri hatasıyla işlenen yüksek mukavemetli havacılık alüminyum alaşımından yapılmıştır. Güvenilir pnömatik performansa ve yüksek verimliliğe sahiptir ve çoğu Roots üfleyiciyle karşılaştırıldığında %15 - %25 güç tasarrufu sağlayabilir.

· Pervane ve hızlandırma dişlisi, mekanik kaybı büyük ölçüde azaltan entegre bir yapıya sahiptir.

· Yüksek hızda çalışma koşullarında iyi stabilite, düşük titreşim, düşük gürültü ve uzun servis ömrü için sarmal tip hızlandırma dişlisi benimsenmiştir.

·Özel eğimli yastık yatağı: özel eğimli yastıklar sayesinde ürün, yüksek hızda çalışırken yüksek stabiliteye sahiptir.

· Yüksek derecede otomatik kontrol, iyi güvenilirlik.


Üfleyici paketinin montaj çizimi


Standart kapsam tedariki

1. Üfleyici Ana gövde
2. Giriş kılavuz kanadı
3. Giriş susturucusu
4. Paslanmaz çelik esnek bağlantı
5. Yüksek hızlı vites kutusu
7. Tahliye vanası
8. Çek valf
9. Taban çerçevesi
10. Yağlama sistemi
11. PLC kontrol kutusu
12. Motorlu
