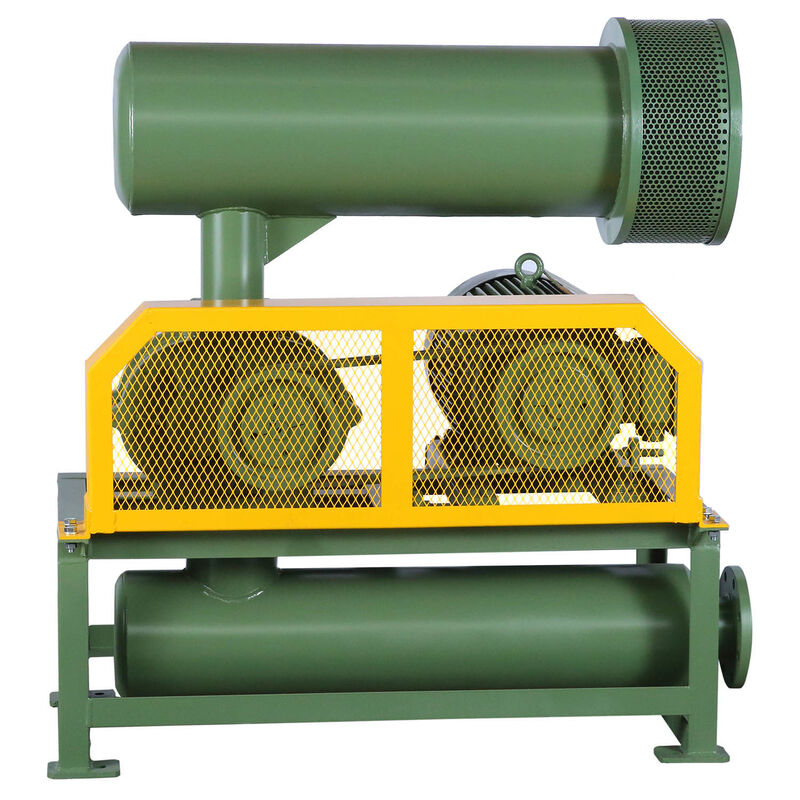

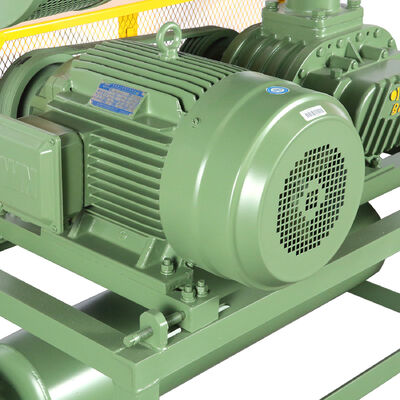

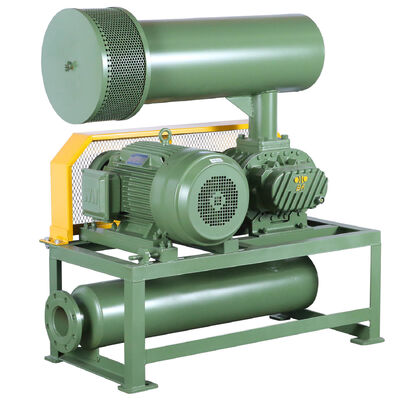

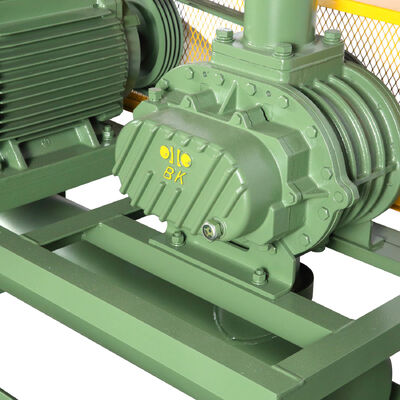

B-Tohin BK6015 DN150mm,dördüncü nesil tozu ve tahıl taşımacılığı için üç loblu kök üfleyicisi
BK Hakkında Üç Kürükli Kök Fırlatıcı
BK serisi kökleri üfleyicisi, döngü ve şaftın birleşik yapısıyla çevre koruma, elektrik enerjisi, mimarlık, gaz tedarik ve vb.
Ürün Tanımı
Roots Blower yavru yaşlı bir üfleyicidir ve dönüş hızına oranla sabit bir miktar hava boşaltır. Her dönüşte, üç kez emmeyi ve hava boşaltmayı bitirmek için iki lob vardır.İki lob solucanla karşılaştırıldığındaDaha az hava darbeleri, daha az yük değişimi, daha yüksek güç, daha az gürültü ve titreşim.
İki paralel şahta her biri üç lob vardır, tüm loblar birbirlerinden küçük bir boşluk tutar ve içe yerleştirir. Her lob rotasyon,Bir miktar hava giriş noktasında emilecek ve evin iç yüzeyinden solucanın boşaltma portuna aktarılacak..
İki şaftı zamanlama dişlileri tarafından döndürülecek, loblar arasında herhangi bir dokunma olmayacak,bu nedenle içi herhangi bir yağlama olmadan yüksek hızda döndürülebilir.Sadece yapılandırmaÇeşitli endüstrilerde yaygın olarak uygulanmıştır.
Ana Özellikler
1) Helical zamanlama dişlileri olarak sorunsuz çalışmak kabul edilir.
2) Giriş ve çıkışta aynı yapı nedeniyle esnek montaj yolları vardır.
3) Daha makul bir rulman yapısını benimser, bu da rulmanın çalışma ömrünü artırabilir.
4) Düşük gürültü, titreşim ve enerji tüketimi.
Özellikler
| Model |
BK6015 |
| Hava kapasitesi. |
14.23m3/Min-37.95m3/Min |
| Serbestleme basınç farkı |
10-50KPA |
| Dönüş hızı |
850 rpm-1800 rpm |
| Motor tipi |
11-22/30/37-45KW
380/400/415/440V, 3PHASES, 50/60HZ |
| Kurulum türü |
Standart: yatay tip.
Vertikal tür seçeneğiniz için kullanılabilir |
| Motorsuz solucanın N.W. |
380 kg |
| Özellikleri |
1Düzgün çalışma için spiral tip zamanlama dişlileri
2Kompakt, kurulumda esneklik kullanıcılara daha fazla seçenek sunar.
3. Bölünmüş yapılı solucanın eksikliklerini önleyen çevrimiçi ve şaftın bütünleşik yapısı
4İthalatlı yağ mühürlerini, büyük aşınma direnci ve yüksek sıcaklığa dirençli olan florik kauçuktan alın.
5Düşük gürültü, düşük titreşim ve enerji tüketimi.
|
Parametreler
| Model |
Port Dia. |
Hız |
Giriş kapasitesi (m3/dakikada) ve akım gücü (KW) |
| 0.1kgf/cm2 |
0.2kgf/cm2 |
0.3kgf/cm2 |
0.4kgf/cm2 |
0.5kgf/cm2 |
| 1000mmH2O |
2000mmH2O |
3000mmH2O |
4000mmH2O |
5000 mmH2O |
| 0.01Mpa |
0.02Mpa |
0.03Mpa |
0.04Mpa |
0.05Mpa |
| RPM. |
M3/dakikada |
KW |
M3/dakikada |
KW |
M3/dakikada |
KW |
M3/dakikada |
KW |
M3/dakikada |
KW |
| BK6015 |
150 (((6") |
850 |
16.66 |
4.61 |
15.65 |
8.08 |
14.89 |
11.00 |
14.23 |
13.94 |
|
|
| 1000 |
20.02 |
5.43 |
19.01 |
9.50 |
18.25 |
12.94 |
17.60 |
16.40 |
17.04 |
20.39 |
| 1150 |
23.38 |
6.24 |
22.37 |
10.93 |
21.61 |
14.88 |
20.96 |
18.86 |
20.40 |
23.45 |
| 1250 |
25.62 |
6.78 |
24.61 |
11.88 |
23.85 |
16.18 |
23.2 |
20.50 |
22.64 |
25.49 |
| 1400 |
28.99 |
7.60 |
27.98 |
13.3 |
27.21 |
18.12 |
26.56 |
22.96 |
26.00 |
28.55 |
| 1500 |
31.23 |
8.14 |
30.22 |
14.25 |
29.46 |
19.44 |
28.81 |
24.6 |
28.25 |
30.59 |
| 1650 |
34.59 |
8.96 |
33.58 |
15.68 |
32.82 |
21.35 |
32.17 |
27.05 |
31.61 |
33.65 |
| 1800 |
37.95 |
9.77 |
36.94 |
17.10 |
36.18 |
23.29 |
35.53 |
29.51 |
34.97 |
36.71 |
Özellikleri
1Düzgün çalışma için spiral tip zamanlama dişlileri
2Kompakt, kurulumda esneklik kullanıcılara daha fazla seçenek sunar.
3Çarpma yapısından üstün olan, güç iletiminde daha istikrarlı olan, çevrimiçi'nin bütünleşik yapısı
4İyi aşınma direnci ve yüksek sıcaklığa dirençli olan fluoro kauçuktan yapılmış ithal yağ mühürlerini kullanın.
5. Küçük titreşim ve ekonomik enerji tüketimi.
Ürün Çizelgesi Boyutu
BKÇizelge Boyut Sayfası
|
|
|
|
|
|
|
|
|
|
|
Birim: mm |
Türü |
Port Dia |
Motor gücü |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
0 |
P |
Q |
4-M16×h |
Ağırlık
(kg) |
| BK6015 |
150 (((6") |
11 ¢22 |
1340 |
1064 |
113 |
222 |
748 |
232 |
364 |
1460 |
238 |
476 |
573 |
180 |
280 |
24 |
4-M16×400 |
380 |
| 30 |
539 |
636 |
| 37 ¢45 |
563 |
660 |
| BK12034 ve BK12042 için boyut özel olarak sağlanacaktır. |
| Stan!dArda acceÜzgünüm. İçeriye:İçe giriş ve çıkış ses kesici,basınç gaUGe, taban çerçeve, solucan katranı, motor katran,beKemer koruyucusu.eLief valfi, kontrol valfi. |
| Yukarıdaki ağırlıklar sadece standart aksesuarlar için, motor hariç. |
Çalışma prensibi
Kök üfleyicisi bir küp üfleyicisidir ve dönüş hızına oranla sabit miktarda hava boşaltır.İki lob solucanla karşılaştırıldığında, daha az hava darbeleri, daha küçük yük değişimi, daha yüksek güç, daha az gürültü ve titreşimden oluşur.
İki paralel şaftın her biri üç lob'a sahiptir, tüm loblar birbirleriyle küçük boşluklar tutar ve içeride konaklar.Bir miktar hava giriş noktasında emilecek ve evin iç yüzeyinden solucanın boşaltma portuna aktarılacak..
İki şaftı zamanlama dişlileri tarafından döndürülecek, loblar arasında herhangi bir dokunuş olmayacak, bu nedenle içerde herhangi bir yağlama olmadan yüksek hızda döndürülebilir.basit yapılandırmaÇeşitli endüstrilerde yaygın olarak uygulanmıştır.
