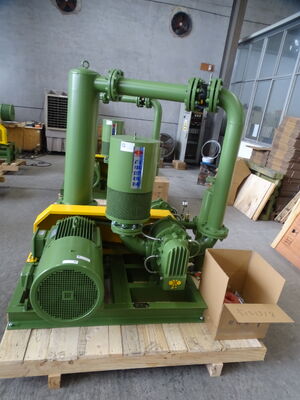

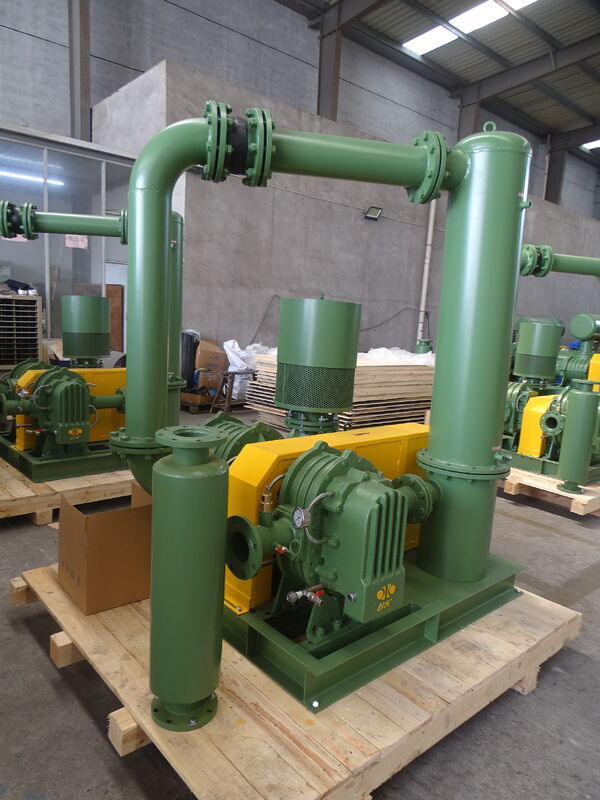

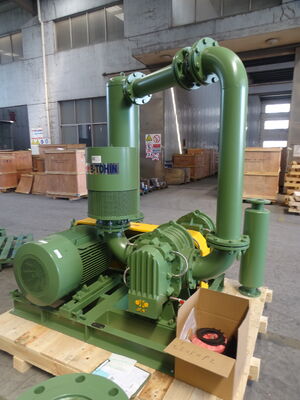

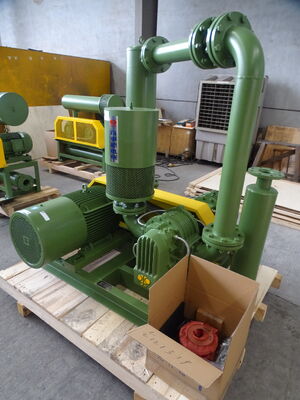

BKD Yüksek basınç,1.0-1.5 kgf/cm2 Basınç, Su Soğutma, İki Aşama, Üç Lobe Köklü Havalandırıcı

BKD Yüksek basınç,1.0-1.5 kgf/cm2 Basınç, Su Soğutma, İki Aşama, Üç Lobe Köklü Havalandırıcı

BKD Yüksek basınç,1.0-1.5 kgf/cm2 Basınç, Su Soğutma, İki Aşama, Üç Lobe Köklü Havalandırıcı
BKD High Pressure ,1.0-1.5 kgf/cm² Pressure, Water Cooling , Two Stages, Three Lobe Roots Air Blower
BKD Yüksek basınç,1.0-1.5 kgf/cm2 Basınç, Su Soğutma, İki Aşama, Üç Lobe Köklü Havalandırıcı
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: BK
Sertifika: ISO9001 / ISO14001/CE
Model numarası: BKD-1000
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: USD 25000-32000 per set
Ambalaj bilgileri: İhraç edilen tahta sandık
Teslim süresi: 1 yıl
Ödeme koşulları: L/C, T/T
Yetenek temini: Açma/Kapama, tek kademeli, mikro anahtar
İletişim
Detaylı ürün tanımı
İsim: Üç Lobe Kök Fırlatıcı Malzeme: İyi
Hız: 850-1600/1050-1800rpm bağlantı noktası çapı: 65(2,5")
Basınç: 1,0-1,5kgf/cm² Soğutma Tipi: su
Gerilim: 380V/400V/415V/440V/Özel Sıklık: 50Hz/60Hz
Kurulum Türü:: Yatay veya Dikey Uygun Üfleyici: BKW5006+BKW5003
Soğutma Suyu: 32L/dk Giriş Hava Akışı: 3.32-8.77 m³/dk
Vurgulamak:

İki Kademeli Üç Loblu Roots Blower

,

Su Soğutmalı Roots Hava Blower

,

1.0-1.5 kgf/cm² Roots Blower

1 BKD Tipi  Roots Fan



BKD iki kademeli fan, tek bir fanın basınç sınırını aşabilen iki adet BKW fanının seri olarak bağlanmasından oluşur. Birincil fan tarafından deşarj edilen yüksek sıcaklıktaki gaz, ikincil fana girmeden önce bir ara soğutucu tarafından soğutulur, böylece sıcaklığı belirtilen değeri aşmaz ve bu da ikincil fanın iyi çalışmasını sağlar.



BKD Serisi, seri olarak iki adet BKW fanından oluşan çift kademeli bir roots fanıdır ve tek fana kıyasla en yüksek basınca ulaşır, ayrıca birinci ve ikinci kademe arasında bir ara soğutma sistemi bulunur, bu da ikinci fana giden hava akışının standart sıcaklığını sağlar.



2 Ürün Özellikleri



Tip Uygun Fan

Bağlantı Çapı

(MM)

Basınç

(kgf/cm²)

 Hız(devir/dak) Giriş Hava Akışı (m³/dak)

Mil Gücü

(kw)

 Soğutma Suyu(L/dak)
Ⅰ Ⅱ
BKD-1000 BKW5006+BKW5003 65(2.5") 1.0-1.5 850-1600 1050-1800 3.32-8.77 10.18-24.26 32
BKD-2000 BKW6008+BKW6005 80(3") 1.0-1.5 850-1500 850-1500 6.05-14.74 16.43-38.89 40
BKD-3000 BKW7011+BKW7006 100(4") 1.0-1.5 850-1500 1000-1650 13.93-29.31 30.21-69.27 50
BKD-4000 BKW8016+BKW7011 150(6") 1.0-1.5 850-1400 850-1400 20.82-41.57 49.28-103.6 70
BKD-5000 BKW8024+BKW8016 200(8") 1.0-1.5 850-1400 850-1400 31.97-62.99 77.31-155.6 90
BKD-6000 BKW9030+BKW9020 250(10") 1.0-1.5 850-1400 850-1400 55.17-105.9 124.3-252 120
BKD-7000 BKW10034+BKW10027 300(12") 1.0-1.5 850-1400 850-1400 80.6-150.88 175.2-383.1 160



3 Giriş hava akışı ( m3 / dak ) ve mil gücü (KW ) farklı koşullarda



　Tip Bağlantı Çapı Hız Farklı koşullarda giriş hava akışı(m3/dak) ve mil gücü(KW) Soğutma suyu
1.0kgf/cm2 1.2kgf/cm2 1.4kgf/cm2 1.5kgf/cm2
10000mmH2O 12000mmH2O 14000mmH2O 15000mmH2O
devir/dak 0.098Mpa 0.118Mpa 0.137Mpa 0.147Mpa
Ⅰ Ⅱ m3/dak KW m3/dak KW m3/dak KW m3/dak KW L/dak

BKD-1000

(BKW5006+

BKW5003)

 65(2.5") 850 1050 3.52 10.18 3.35 11.53 3.21 12.74 3.16 13.54 32
1000 1200 4.49 11.80 4.32 13.37 4.17 14.76 4.13 15.68
1150 1350 5.45 13.42 5.28 15.20 5.14 16.78 5.09 17.83
1250 1450 6.10 14.50 5.93 16.42 5.78 18.13 5.74 19.26
1350 1550 6.74 15.58 6.57 17.64 6.42 19.47 6.38 20.69
1500 1700 7.71 17.20 7.54 19.48 7.39 21.50 7.34 22.83
1600 1800 8.35 18.28 8.18 20.70 8.03 22.84 7.99

24.26

BKD Yüksek basınç,1.0-1.5 kgf/cm2 Basınç, Su Soğutma, İki Aşama, Üç Lobe Köklü Havalandırıcı





3 BKD-1000 Sınır Boyutları



BKD Yüksek basınç,1.0-1.5 kgf/cm2 Basınç, Su Soğutma, İki Aşama, Üç Lobe Köklü Havalandırıcı









4 Diğer aksesuarlar



(1) YUSV Tipi Yüksüz Başlatma Vanası



(2) Çok Fonksiyonlu BDFZ-L Tipi Muhafaza



BKD Yüksek basınç,1.0-1.5 kgf/cm2 Basınç, Su Soğutma, İki Aşama, Üç Lobe Köklü Havalandırıcı BKD Yüksek basınç,1.0-1.5 kgf/cm2 Basınç, Su Soğutma, İki Aşama, Üç Lobe Köklü Havalandırıcı



  • Yüksüz başlatma vanası çalışma prensibi



Bu vana esas olarak fan, kompresör ve vidalı tip fan boru hatlarında kullanılır. Fan başladığında,



hava vanadan akacak ve fan yüksüz çalışacaktır, bir süre sonra vana kapanacaktır



boru hattındaki ve dışındaki basınç farkı nedeniyle, bu da fan için yüksüz başlatmayı gerçekleştirir ve



ekipmana ve motora zarar verebilir.



  • Yüksüz başlatma vanasının ana özellikleri
  1. Mekanik yapı ve makul tasarım, arıza yapmaz.
  2. Baypas ve elektrikli yürütme sistemine gerek yoktur. Düşük maliyetlidir.
  3. Güvenlik vanasının yerini alır ve zorlu koşullarda çalıştırmayı korur.
  4. Kolay montaj ve bakım.



  • Muhafazanın ana özellikleri
  1. Ses yalıtımı için çelik ve sünger kullanır ve içine ses emici malzeme yerleştirilmiştir, bu da gürültüyü etkili bir şekilde azaltabilir.
  2. Dört kapısı vardır ve her tarafı tamamen açılabilir, bu da günlük bakım için uygundur.
  3. Taşıma için kolay olan sökülebilir yapıyı benimser.
  4. Daha az zemin alanı için kompakt yapı.

Etiket:

3 lob kök üfleyici,

pnömatik taşıma üfleyici,

kök lobu üfleyici

İletişim bilgileri
B-Tohin Machine (Jiangsu) Co., Ltd.

İlgili kişi: Iris Xu

Tel: +8615301523076

Sorgunuzu doğrudan bize gönderin
B-Tohin Machine (Jiangsu) Co., Ltd.
No.69 Xijiu Yolu, Çevre SCI & TECH Sanayi Parkı, Yixing, Jiangsu, Çin
Tel:86-510-8707-6720
Mobil site Gizlilik Politikası ｜ Çin iyi Kalite Üç Lobe Kökü Üfleyici tedarikçi. © 2016 - 2026 B-Tohin Machine (Jiangsu) Co., Ltd.. All Rights Reserved.
BKD  Dış Boyutlar Tablosu                         Birim:mm
Tip Bağlantı Çapı Motor gücü A B C D E F G H I J K L M N 0 n Q×h
BKD-1000 65(2.5") 11～30 1450 1500 340 450 200 145 180 / 1000 25 / 1050 1100 1050 805 4 M16×300
BKD-2000 80(3") 15～45 1830 1880 418 530 228 180 200 / 1050 25 / 1160 1210 1150 950 4 M16×300
BKD-3000 100(4") 30~45 1970 2020 508 600 280 190 280 600 1200 25 / 1350 1400 1250 1050 6 M16×400
55~75 650 1300 25 1400 1450 1350
BKD-4000 150(6") 55~90 2050 2200 508 840 275 200 295 720 1440 25 825 1650 1700 1480 1240 8 M16×400
110 770 1540 25 860 1720 1770 1560
BKD-5000 200(8") 75～200 2150 2200 570 1140 295 300 280 875 1750 25 905 1810 1860 1800 1370 8 M16×400
BKD-6000 250(10") 132～200 2350 2800 620 1260 355 335 310 1020 2040 25 975 1950 2000 2100 1500 8 M16×400
220~280(6kv) 1265 2650 25 1040 2080 2130 2580
BKD-7000 300(12") 160~200 3120 2960 1000 1480 465 330 330 1205 2410 25 1150 2300 2350 2460 1800 8 M16×400
220~250(6kv) 1375 2750 25 2800
280~400(6kv) 1435 2870 25 2920
Not: A boyutu referans amaçlıdır, ancak B boyutunu aşmayacaktır.
