Menşe yeri: | Çin |
Marka adı: | BK |
Sertifika: | ISO9001/ISO14001 |
Model numarası: | BV150H |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Pazarlık edilebilir |
Ambalaj bilgileri: | <i>Export standard wooden caseAbout BKW BKW series roots blower inherits the design of BK series.</i |
Teslim süresi: | 5 ila 20 iş günü, sipariş miktarına ve özelliklerine bağlıdır |
Ödeme koşulları: | L / C, T / T |
Yetenek temini: | Ayda 80 Set |
Tip: | Vakum Sauction, Kök Tipi | Hava kapasitesi: | 18.25-32.25m3/dakika |
---|---|---|---|
Deşarj Diferansiyel Basıncı: | -50kpa ~ -70kpa | Motor gücü: | 18.5-22/30/37-45/55kW |
Deşarj deliği: | DN150(6") | Soğutma Türü: | Hava |
Tahrik tipi: | Motorlu, kemer ve kasnakla bağlanmış | ||
Vurgulamak: | 30kw kök üfleyici vakum pompası,18.25m3 / dak kök üfleyici vakum pompası,DN150 kökleri üfleyici vakum pompası |

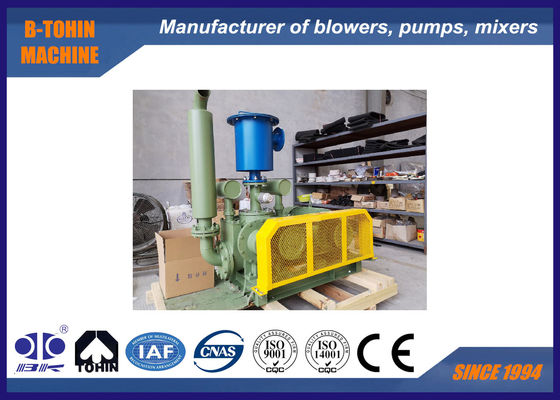

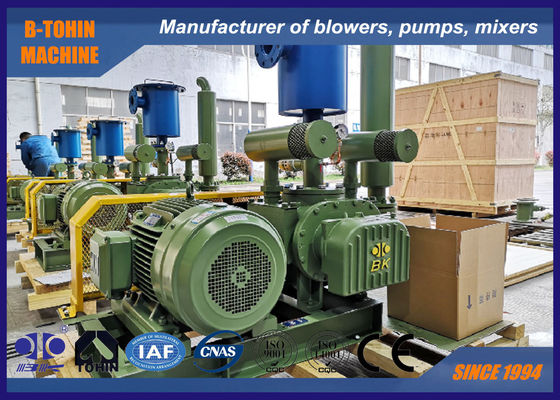

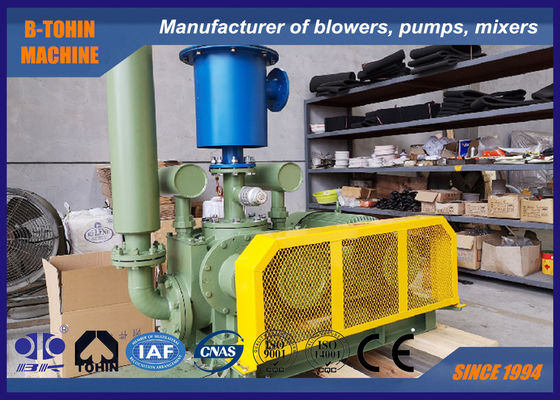

DN150 Roots tipi vakum pompası negatif basınçlı fan, 18.25-32.25m3/dak, -50KPA ila -70KPA, 30-55KW
BV150H Vakum Fanı Hakkında
BV150H vakum fanı, bir tür yer değiştirmeli Roots tipi hava pompasıdır. -70KPA vakum pompasına ulaşabilir. Vakum hava taşımacılığı için yaygın olarak kullanılır ve kararlı performans ve mükemmel hacimsel verimlilik özelliklerine sahiptir.
Özellikler
Model |
BV150H |
Hava kapasitesi |
18.25-32.25m3/dak |
Deşarj diferansiyel basıncı |
-50~ -70KPA |
Dönme hızı |
1330-2080rpm |
Motor tipi |
18.5-22/30/37-45/55KW 380/400/415/440V, 3PHASES, 50/60HZ |
Motor markası |
Standart: Siemens Beide veya Wannan motor Seçeneğiniz için Siemens ve ABB motor |
Kurulum tipi |
Standart: dikey tip |
Motor hariç fanın N.A. |
545kg |
Parametre tablosu
Model | Hız | Giriş kapasitesi (m3/dak) ve mil gücü (KW) | |||||||||
-0.5kgf/cm² | -0.55kgf/cm² | -0.6kgf/cm² | -0.65kgf/cm² | -0.7kgf/cm² | |||||||
-5000mmH2O | -5500mmH2O | -6000mmH2O | -6500mmH2O | -7000mmH2O | |||||||
-0.05Mpa | -0.055Mpa | -0.06Mpa | -0.065Mpa | -0.07Mpa | |||||||
rpm | m3/dak | KW | m3/dak | KW | m3/dak | KW | m3/dak | KW | m3/dak | KW | |
BV150H | 1330 | 19.06 | 23.02 | 18.83 | 24.46 | 18.6 | 25.9 | 18.25 | 27.34 | ||
Port Çapı: DN150(6") | 1420 | 20.64 | 24.58 | 20.41 | 26.11 | 20.18 | 27.65 | 19.81 | 29.18 | ||
1580 | 23.46 | 27.35 | 23.22 | 29.06 | 22.99 | 30.76 | 22.59 | 32.47 | |||
1670 | 25.04 | 28.9 | 24.8 | 30.71 | 24.57 | 32.52 | 24.16 | 34.32 | 23.75 | 36.13 | |
1870 | 28.55 | 32.37 | 28.31 | 34.39 | 28.07 | 36.41 | 27.63 | 38.43 | 27.19 | 40.46 | |
1980 | 30.49 | 34.27 | 30.25 | 36.41 | 30.00 | 38.55 | 29.54 | 40.69 | 29.08 | 42.84 | |
2080 | 32.25 | 36 | 32.00 | 38.25 | 31.76 | 40.50 | 31.28 | 42.75 | 30.81 | 45 |
Fan paketinin montaj çizimi
Boyut boyutu
BV-H Ana Hat Boyut Tablosu | Birim:mm | |||||||||||||||||||||
Tip |
Port Çapı |
Motor gücü(kw) |
A | B | B1 | C | D | E | F | G | J | K | M | N | 0 | P | W | Q | T | U | n-M16×h | Ağırlık (kg) |
BV150H | (6") | 18.5~22 | 1040 | 800 | 400 | 120 | 117 | 1000 | 280 | 180 | 163 | 232 | 430.5 | 254.5 | 505 | 555 | 301 | 25 | 2007 | 547 | 6-M16×400 | 545 |
30 | 1070 | 135 | ||||||||||||||||||||
37~45 | 1130 | 900 | 450 | 115 | 258 | 370.5 | 620 | 676 | 305 | 28 | 573 | 573 | ||||||||||
55 | 1180 | 140 | ||||||||||||||||||||
Standart aksesuarlar şunları içerir: giriş, çıkış susturucusu, negatif basınç göstergesi, taban, kayış kapağı, vakum tahliye vanası, üçgen kayış. | ||||||||||||||||||||||
Yukarıdaki ağırlıklar yalnızca standart aksesuarlar içindir, motor hariç. |
Standart tedarik kapsamı
1. fan ana gövdesi
2. vakum emniyet valfi
3. giriş susturucusu
4. çıkış susturucusu
5. ortak taban (kayış kapağı ile)
6. kauçuk esnek bağlantı ve şok pedi
7. fan kasnağı
8. basınç göstergesi
9. kayış
10. cıvatalar ve somunlar ve diğer bağlantı parçaları
11. motor
