Körüklü Çeşitlerin Profesyonel Üreticisi
 |
| Menşe yeri: | Çin |
| Marka adı: | BK |
| Sertifika: | ISO9001/ISO14001 |
| Model numarası: | BK8016S |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | İhracat standart tahta sandık |
| Teslim süresi: | 5 ila 20 iş günü, sipariş miktarına ve özelliklerine bağlıdır |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | Ayda 100 set |
| Adı: | Üç Lobe Kök Fırlatıcı | hava kapasitesi: | 15.21-47.14m3/min |
|---|---|---|---|
| Maksimum boşaltma basıncı: | 60Kpa | Motor Gücü: | 18.5-75KW |
| Boşaltma deliği: | DN150 (6”) | Uygulama:: | Su arıtma, çimento fabrikası, matbaa vb. için uygulanan havalandırma, geri yıkama, pnömatik taşıma. |
| Ana malzemeler: | dökme demir | Teknolojinin kökeni: | ABD |
| Rulman markası: | Çin markası, NSK, SKF müşteri seçeneği için | Voltaj: | 380V/400V/415V/440V/Özel |
| Sıklık: | 50Hz/60Hz | ||
| Vurgulamak: | Üç loblu hava kök üfleyici,kökleri vakum üfleyici Üç loblu kök üfleyici,üç loblu kök vakum üfleyici |
||

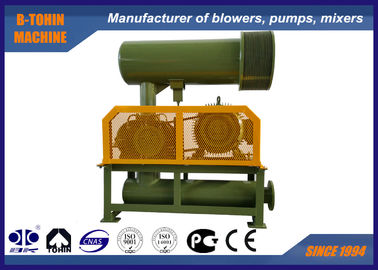

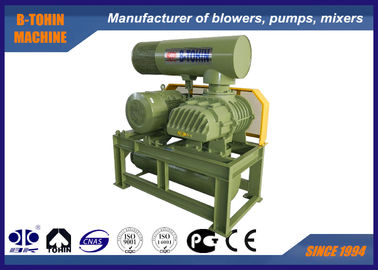

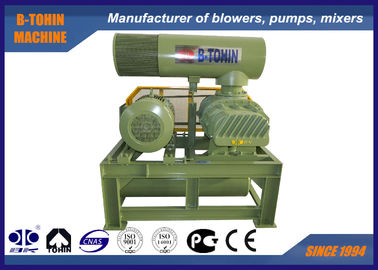

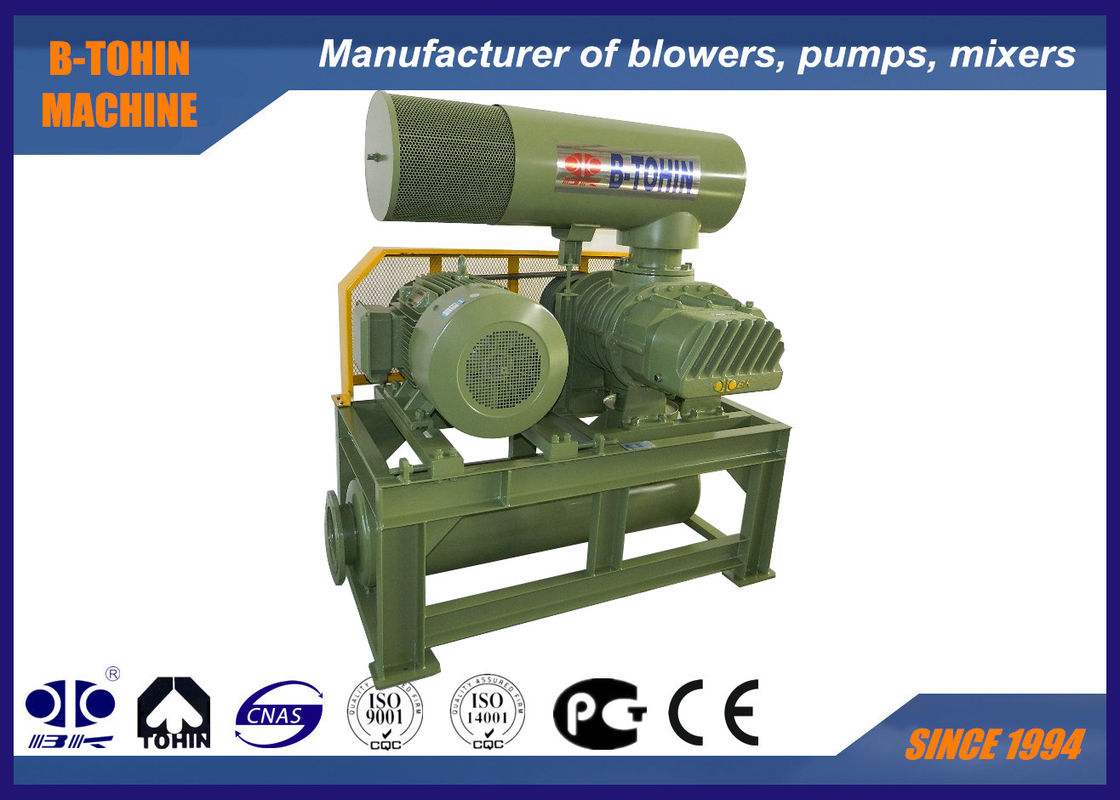

Pozitif Üç Lobe Roots Blower, basınç 10-80KPA, dönme hızı 700-1500rpm
Kök üfleyicisi elektrik,petrol, çelik endüstrisi, koklama, yiyecek, oksijen üretimi, iplikçilik,
vakum ambalajlama,kağıt üretimi,akvakültür,kanalizasyon arıtma,pneumatik taşıma vb.
Özellikler:
|
Model |
BK8016S |
|
Hava kapasitesi |
15.21-47.14m3/ dakikada |
|
Serbestleme basınç farkı |
10-60KPA |
|
Dönüş hızı |
700-1500 rpm |
|
Motor tipi |
18.5KW-90KW 380/400/415/440V, 3PHASES, 50/60HZ, frekans motoru da mevcut |
|
Motor markası |
Standart: Siemens Beide veya Wannan motoru Siemens ve ABB motor seçeneğiniz için |
|
Kurulum türü |
Standart: yatay tip Vertikal tür seçeneğiniz için kullanılabilir |
| Renk | Özel, RAL6011 standardı |
|
Motorsuz solucanın N.W. |
730 kg |
|
Paket boyutu Yaklaşık. |
2.1*1.5*2.35 (uzunluk*genişlik*yükseklik) |
| Model | Liman Diya (MM) | Hız | Giriş hava akışı (m3/dakikada) ve asmanın gücü ((KW) | |||||||||||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||||||
| 1000 mmH2O. | 2000mmH2O. | 3000 mmH2O. | 4000 mmH2O. | 5000 mmH2O. | 6000 mmH2O. | 7000mmH2O. | 8000mmH2O. | |||||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||||||
| rpm | M3/dakikada | KW | M3/dakikada | KW | M3/dakikada | KW | M3/dakikada | KW | M3/dakikada | KW | M3/dakikada | KW | M3/dakikada | KW | M3/dakikada | KW | ||
| BK8016S | 150 (6") | 700 | 20.17 | 11.16 | 18.75 | 13.93 | 17.67 | 16.69 | 16.75 | 19.45 | 15.94 | 22.21 | 15.21 | 24.98 | ||||
| 850 | 25.23 | 13.55 | 23.81 | 16.91 | 22.72 | 20.26 | 21.81 | 23.62 | 21.00 | 26.97 | 20.27 | 30.33 | 19.59 | 33.68 | ||||
| 1000 | 30.29 | 15.95 | 28.87 | 19.89 | 27.78 | 23.84 | 26.86 | 27.79 | 26.05 | 31.73 | 25.32 | 35.68 | 24.65 | 39.63 | 24.02 | 43.57 | ||
| 1150 | 35.34 | 18.34 | 33.93 | 22.88 | 32.84 | 27.42 | 31.92 | 31.95 | 31.11 | 36.49 | 30.38 | 41.03 | 29.71 | 45.57 | 29.08 | 50.11 | ||
| 1250 | 38.72 | 19.93 | 37.30 | 24.87 | 36.21 | 29.80 | 35.29 | 34.73 | 34.48 | 39.67 | 33.75 | 44.60 | 33.08 | 49.53 | 32.45 | 54.47 | ||
| 1400 | 43.77 | 22.33 | 42.35 | 27.85 | 41.26 | 33.38 | 40.35 | 38.90 | 39.54 | 44.43 | 38.81 | 49.95 | 38.14 | 55.48 | 37.51 | 61.00 | ||
| 1500 | 47.14 | 23.92 | 45.72 | 29.84 | 44.64 | 35.76 | 43.72 | 41.68 | 42.91 | 47.60 | 42.18 | 53.52 | 41.51 | 59.44 | 40.88 | 65.36 | ||
Özellikleri:
1Düzgün çalışma için spiral tip zamanlama dişlileri
2Kompakt, kurulumda esneklik kullanıcılara daha fazla seçenek sunar.
3- İşlemde daha istikrarlı olmak için birleştirici yapısını benimseyin.
4İyi aşınma direnci ve yüksek sıcaklığa dirençli olan fluorik kauçuktan yapılmış ithal yağ mühürlerini kullanın.
5. Küçük titreşim ve ekonomik enerji tüketimi.
Parametre sayfası
Üretim standartları
Tedarikçi tarafından sağlanan ürünler aşağıdaki standartlara göre üretilir:
JISB8341-1995 "Distanslı kompresör testi ve denetim yöntemi"
JB/T8941.1-1999 "Genel uygulama için kök üfleyicisi için şartlar"
JB/T8941.2-1999 "Genel uygulama için kök üfleyicisi için performans test yöntemi"
GB/T 13306-91 GB/T 13306-91 "İsim plaka"
Blower ana gövdesinin yapısı
|
- Hayır, hayır. |
Parça Adı |
Ne kadar? |
|
- Hayır, hayır. |
Parça Adı |
Ne kadar? |
|
- Hayır, hayır. |
Parça Adı |
Ne kadar? |
|
1 |
Ayaklar |
2 |
|
9 |
Sol uç kapağı |
1 |
|
17 |
Yağ tankı |
1 |
|
2 |
Altıgen çubuk |
4 |
|
10 |
Yuvarlak iğne |
4 |
|
18 |
Donanım |
2 |
|
3 |
Toz önleyici mühür |
1 |
|
11 |
Konut |
1 |
|
19 |
Anahtar |
2 |
|
4 |
Sürücü döngüsü |
1 |
|
12 |
Petrol mühürü |
4 |
|
20 |
Aksyal kapak |
2 |
|
5 |
Sürücü sonu yatak |
2 |
|
13 |
Sağ kenar kapağı |
1 |
|
21 |
Düğüm ucunda yatak |
2 |
|
6 |
Hareketli döngü |
2 |
|
14 |
Bolt |
16 |
|
22 |
Yükleme plakaları |
2 |
|
7 |
Toz örtüsü |
1 |
|
15 |
Nefes al |
1 |
|
23 |
Düzenlenebilir yastık |
Birkaç tane |
|
8 |
Yağlı meme ucu |
2 |
|
16 |
Montaj bultusu |
8 |
|
24 |
Mıknatıs fındığı |
1 |
Blower paketinin montaj çizimi
Kapsam standardı
1. çıplak asansör nefesi
2. rahatlatma valfi
3. balçık tipi wafer kontrol valfi
4. giriş ses kesici (hava filtresine sahip)
Susturucu ses kesici, esas olarak solucanın girişindeki hava akışı gürültüsünü ortadan kaldırmak için kabul edilir. Dış silindir, iç silindir, flens ve diğer parçalarla kaynaklanır,ve ses emici malzeme hafif ağırlık için iç ve dış silindirlerin arasına yerleştirilir.Düşük direnç ve daha iyi gürültü azaltma etkisi.
5. boşaltma ses kesici
6. Blow ve motor tabanı (kemer kapağı ile)
7. kauçuk esnek eklem ve amortisör
8. motor katranı
9. basınç ölçer
10V kemeri.
11Çubuklar ve diğer bağlantı parçaları
12. elektrikli motor
Akustik kabın, kumanda dolabı, otomatik başlangıç valfi ve yedek parçalar gibi isteğe bağlı parçalar mevcuttur.
