Menşe yeri: | Çin |
Marka adı: | B-TOHIN |
Sertifika: | ISO9001 / ISO14001 |
Model numarası: | BKW9020S |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | USD 10600- USD16600 |
Ambalaj bilgileri: | İhracat tahta sandık |
Teslim süresi: | 50 iş günü |
Ödeme koşulları: | L / C, T / T |
Yetenek temini: | Ayda 30 Set |
ad: | BKW9020S | Basınç: | 60-100KPA |
---|---|---|---|
Hava akımı: | 40.72m3 / dakika-73.32m3 / dakika | paket: | Ahşap kasa |
Motor gücü: | 75kw-160kw | Soğutma türü: | Su 15 l / dak |
Vurgulamak: | üç loblu küçük kök üfleyici,dn200 üç loblu kök üfleyici,100kpa üç loblu kök üfleyici |

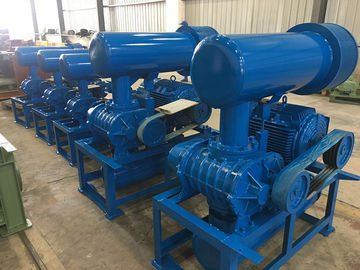

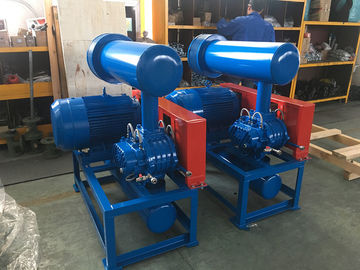

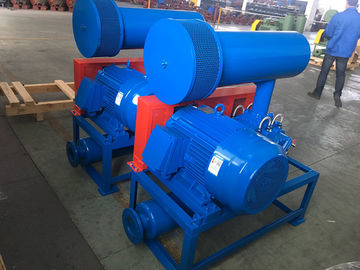

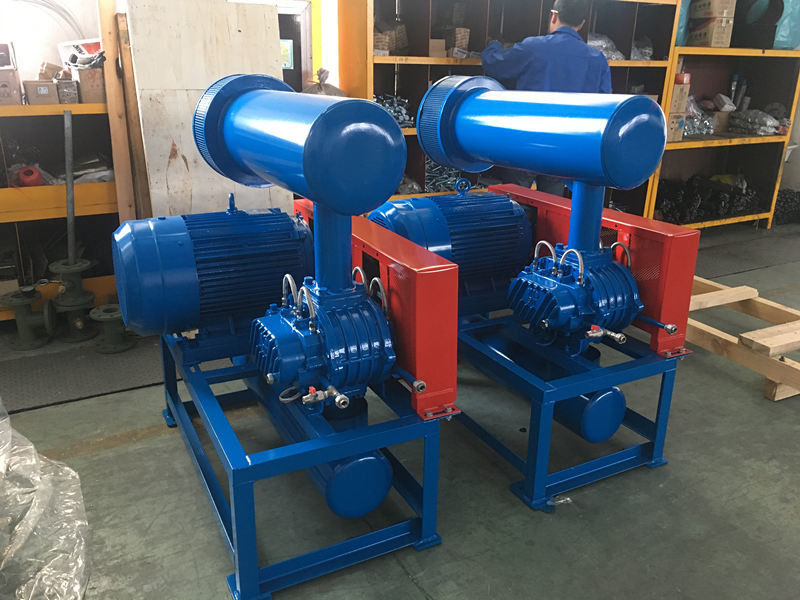

BKW9020S hakkında
BKW9020S Roots Blower, BK9020'den çoğu bileşeni devralır, yatak kapağında su soğutmayı kullanır, bu da çalışırken yatağın sıcaklığını düşürebilir ve uzun ömürlülüğü uzatabilir, delik boyutu DN200'dür, bu da çimento fabrikası ve elektrik santrali kullanımına uygun daha büyük kapasite üretebilir .
Özellikler:
Modeli | BKW9020S |
Hava kapasitesi | 40.72m3 / dakika-73.32m3 / dakika |
Deşarj diferansiyel basıncı | 60-100KPA |
Döner hız | 1000rpm-1500rpm |
Motor tipi | 75KW-280KW 380/400/415 / 440V, 3FAZLI, 50 / 60HZ |
Motor markası | Standart: Siemens Beide veya Wannan motor Seçeneğiniz için Siemens ve ABB motor |
Kurulum türü | Standart: yatay tip. Seçeneğiniz için dikey tip mevcuttur |
Motorsuz üfleyicinin KB'si | 1310 kilo |
Ambalaj boyutu Yaklaşık. | 2.62 * 1.78 * 2.60m (uzunluk * genişlik * yükseklik) |
Özellikleri | 1. Düzgün çalışma için sarmal tip zamanlama dişlileri 2. Kompakt, kurulum esnekliği kullanıcılara daha fazla seçenek sunar. 3. Daha kararlı ve düzgün çalışma için çark ve milin entegre yapısı 4. Büyük aşınma direnci ve yüksek sıcaklık direnci ile fluorik kauçuktan yapılmış ithal yağ keçelerini benimseyin. 5. Düşük gürültü, düşük titreşim ve enerji tüketimi. |
Parametreler
Modeli | Bağlantı Noktası Çapı (MM) | Hız | Giriş hava akışı (m3 / dak) ve şaft gücü (KW) (m3/ dak) | |||||||||||
0.6kgf / santimetre2 | 0.7kgf / santimetre2 | 0.8kgf / santimetre2 | 0.9kgf / santimetre2 | 1.0kgf / santimetre2 | Soğutma Su |
|||||||||
6000 mmH2Ö | 7000 mmH2Ö | 8000 mmH2Ö | 9000 mmH2Ö | 10000 mmH2Ö | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
rpm | m3/ dk | KW | m3/ dk | KW | m3/ dk | KW | m3/ dk | KW | m3/ dk | KW | L / dak | |||
BKW9020S | 200 (8 ") | 1000 | 44.70 | 59,00 | 43,60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86,33 | 15 | |
1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83,47 | 43.64 | 90.64 | ||||
1150 | 53.50 | 66.49 | 52.57 | 74,19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57,37 | 89.01 | 56.56 | 97.38 | 55,79 | 105.75 | ||||
1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77,19 | 113,93 | 76,37 | 124.65 | 75,60 | 135,36 |
Üfleyici parçalarının tanımı:
Muhafaza | Dökme demir HT200'den yapılmıştır Verimliliği artırmak için benimsenen SONSUZ yapı, yüksek hassasiyetle CNC merkezi tarafından tek seferde işlenir |
Rotor (Mil ve çark) | Dökme demir QT500'den yapılmıştır Pervane ve şaft, ayrılmaz bir parça olarak dökümdür. Yüksek hassasiyet elde etmek için işleme için NC planyayı benimsemek |
Dişli uç yatağı | GCr15'ten yapılmıştır NSK marka, çift sıralı eğik bilyalı rulman, eksenel yükü destekleyebilen |
Tahrik ucu yatağı | GCr15'ten yapılmıştır NSK marka, silindirik makaralı rulman |
Dişli | 20CrMnTi'den yapılmıştır Daha sorunsuz çalışma için eğimli yapı |
Yağ keçesi | Florlu kauçuktan yapılmıştır yüksek ısıya sahiptir ve daha uzun ömürlüdür. |
Çalışma prensibi
Kök üfleyici bir küp üfleyicidir ve dönüş hızı ile orantılı olarak sabit miktarda hava tahliye eder.Her dönüşte, havayı emmeyi ve boşaltmayı üç kez bitirmek için iki lob vardır.İki loblu üfleyici ile karşılaştırıldığında, daha az hava darbesi, daha az yük değişimi, daha yüksek mukavemet, daha düşük gürültü ve titreşim vardır.
İki paralel şaftın her birinin üç lobu vardır, tüm loblar birbirleriyle küçük bir açıklık sağlar ve içeride muhafaza eder.Her lob döndüğünde, girişte belirli bir hava emilecek ve mahfaza iç yüzeyinden üfleyicinin diacharge portuna aktarılacaktır.
İki mil, zamanlama dişlileri ile döndürülür, loblar arasında herhangi bir temas olmaz, böylece içeride herhangi bir yağlama olmadan yüksek hızda döndürülebilir.Aşağıdaki temel özelliklere sahiptir: basit konfigürasyon;sorunsuz çalışıyor; iyi performans stabilizasyonu.Çeşitli endüstrilerde yaygın olarak uygulanmıştır.
Soğutma suyu:
Yabancı maddeler içermeyen temiz su gereklidir.
Su sıcaklığı 40 ° C'den az olacaktır.
