Menşe yeri: | Çin |
Marka adı: | B-TOHIN |
Sertifika: | ISO9001 / ISO14001 |
Model numarası: | BKW9020S |
Min sipariş miktarı: | 1 Takım |
---|---|
Ambalaj bilgileri: | Tahta Sandık İhracatı |
Teslim süresi: | 30 iş günü |
Ödeme koşulları: | L / C, T / T |
Yetenek temini: | 30 takım/ay |
Ürün Adı: | Üç Lobe Kök Fırlatıcı | Hava akışı: | 40,72m3/Dk-73,32m3/Dk |
---|---|---|---|
Paket: | ahşap kasa | Soğutma Tipi: | su |
Üfleyici devri: | 1000-1500 rpm | Voltaj: | 380V/400V/415V/440V/Özel |
Sıklık: | 50HZ/60HZ | Uygulama: | Atık su arıtma |
Kurulum Türü:: | Yatay veya Dikey | Port Dia.: | 200 mm (8") |
Şaft gücü: | 59-126.9kw | Avantaj: | Düşük gürültü ve titreşim, küçük kompakt |
Soğutma suyu: | 15 L/dak | ||
Vurgulamak: | üç döner loblu üfleyici,80kpa döner loblu üfleyici,kökler üç loblu üfleyici |

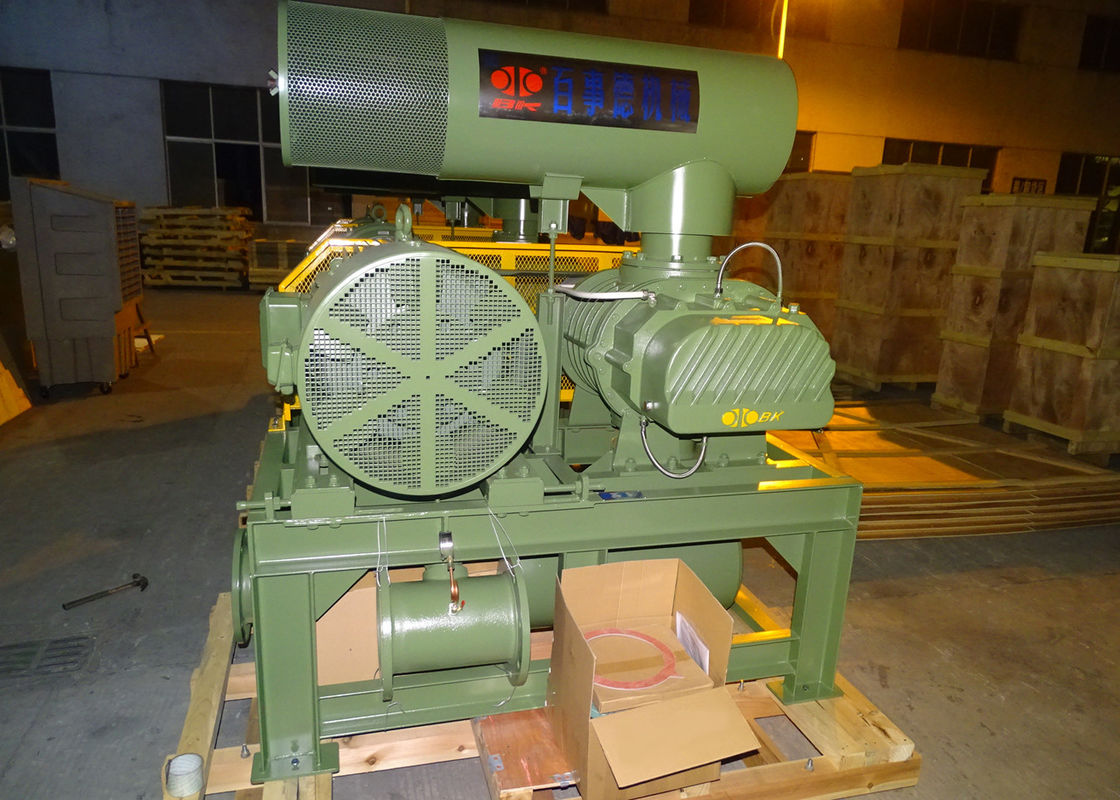

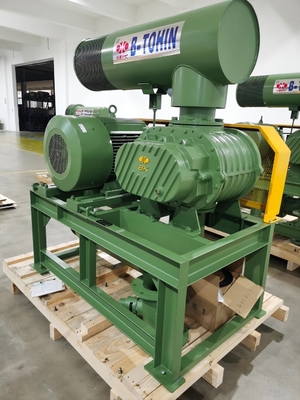

BKW9020S hakkında
BKW9020S Roots Blower, BK9020'den çoğu bileşeni miras alır, rulman kapağında su soğutma uygular, bu da çalışma sırasında rulmanın sıcaklığını azaltabilir ve ömrünü uzatabilir,Çukur boyutu DN250, sement fabrikası ve enerji santrali kullanımı için uygun daha büyük kapasite üretebilir.
BKW serisi kök üfleyicisi, Bk serisinden çoğu bileşeni miras alır, rulman kapağında su soğutmasını benimser, bu da çalışma sırasında rulmanın sıcaklığını azaltabilir ve ömrünü uzatabilir,Ayrıca büyük bir basınç kapasitesine sahiptir.
Özellikler
Serbestleme basınç farkı | 60-100KPA |
Hava kapasitesi | 40.72m3/Min-73.32m3/Min |
Dönüş hızı | 1000 rpm-1500 rpm |
Motor tipi | 30 kW-132 kW 380/400/415/440V, 3PHASES, 50/60HZ |
Motor markası | Standart: Siemens Beide veya Wannan motoru Siemens ve ABB motor seçeneğiniz için |
Kurulum türü | Standart: yatay tip. Vertikal tür seçeneğiniz için kullanılabilir |
Motorsuz solucanın N.W. | 1310 kg |
Paket boyutu Yaklaşık. | 2.62*1.78*2.60m (uzunluk*genişlik*yükseklik) |
Özellikleri | 1Düzgün çalışma için spiral tip zamanlama dişlileri 2Kompakt, kurulumda esneklik kullanıcılara daha fazla seçenek sunar. 3Daha istikrarlı ve sorunsuz çalışma için çevrimci ve şaftın bütünleşik yapısı 4İthalatlı yağ mühürlerini, büyük aşınma direnci ve yüksek sıcaklığa dirençli olan florik kauçuktan alın. 5Düşük gürültü, düşük titreşim ve enerji tüketimi. |
Parametreler
Model | Liman Diya (MM) | Hız | Giriş hava akışı (m3/dakikada) ve asmanın gücü (KW) (m)3/min) | |||||||||||
0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | 0.9kgf/cm2 | 1.0kgf/cm2 | Soğutma Su |
|||||||||
6000 mmH2O. | 7000mmH2O. | 8000mmH2O. | 9000mmH2O. | 10000mmH2O. | ||||||||||
0.06Mpa | 0.07Mpa | 0.08Mpa | 0.09Mpa | 0.1Mpa | ||||||||||
rpm | m3/ dakikada | KW | m3/ dakikada | KW | m3/ dakikada | KW | m3/ dakikada | KW | m3/ dakikada | KW | L/dakikada | |||
BKW9020S | 200 (8") | 1000 | 44.70 | 59.00 | 43.60 | 65.83 | 42.58 | 72.66 | 41.62 | 79.49 | 40.72 | 86.33 | 15 | |
1050 | 47.61 | 61.95 | 46.52 | 69.12 | 45.50 | 76.29 | 44.54 | 83.47 | 43.64 | 90.64 | ||||
1150 | 53.50 | 66.49 | 52.57 | 74.19 | 51.71 | 81.89 | 50.90 | 89.59 | 50.13 | 97.29 | ||||
1250 | 59.17 | 72.27 | 58.24 | 80.64 | 57.37 | 89.01 | 56.56 | 97.38 | 55.79 | 105.75 | ||||
1400 | 67.66 | 80.94 | 66.73 | 90.32 | 65.86 | 99.69 | 65.05 | 109.07 | 64.28 | 118.44 | ||||
1500 | 73.32 | 86.72 | 72.39 | 96.77 | 71.52 | 106.81 | 70.71 | 116.86 | 69.94 | 126.90 | ||||
1600 | 78.98 | 92.51 | 78.05 | 103.22 | 77.19 | 113.93 | 76.37 | 124.65 | 75.60 | 135.36 |
Blower parçalarının açıklaması
Kaplama | Altın demirden HT200 Endless yapı verimliliği artırmak için benimsenmiştir, yüksek hassasiyetle CNC merkezi tarafından bir kez işlenmiştir |
Rotor (Aşağı ve döngü) | Demir dökme QT500'den yapılmış Döner ve şaft ayrılmaz bir parça olarak dökülmüştür. Yüksek hassasiyet elde etmek için işleme için NC planerini benimsemek |
Düğüm ucunda yatak | GCr15'ten yapılmış NSK markası, çift sıra açılı kontak top rulmanı,Aksyal yükü taşıyabilen |
Sürücü sonu yatak | GCr15'ten yapılmış NSK markası, silindirik rulo rulmanı |
Donanım | 20CrMnTi'den yapılmış Daha sorunsuz çalışmak için kuyruk yapısı |
Petrol mühürü | Fluoro kauçuktan yapılmış Yüksek ısıya dayanır ve daha uzun ömürlüdür. |
Ürün Çizelgesi Boyutu
BKWÇizelge Boyut Sayfası | Birim: mm | |||||||||||||||||
Türü |
Port Dia | Motor gücü | A | B | C | D | E | F | G | H | K | M | N | 0 | P | Q | 4-M16×h | Ağırlık (kg) |
BKW4005 | 40 (((1.5") | 1.5 ¢4 | 700 | 590 | 90 | 90 | 456 | 194 | 215 | 827 | 129 | 300 | 370 | 95 | 130 | 18 | 4-M16×300 | 65 |
BKW4007 | 50 (((2") | 1.555.5 | 820 | 640 | 90 | 90 | 457 | 185 | 236 | 872 | 151 | 370 | 440 | 105 | 130 | 18 | 4-M16×300 | 92 |
BKW5003 | 65 (((2.5") | 5.57.5 | 1190 | 940 | 90 | 200 | 532 | 172 | 200 | 1072 | 133 | 346 | 410 | 115 | 190 | 18 | 4-M16×300 | 181 |
11 ¢15 | 474 | 538 | ||||||||||||||||
BKW5006 | 100 (((4") | 5.57.5 | 1220 | 980 | 90 | 228 | 592 | 199 | 234 | 1216 | 170 | 369 | 433 | 150 | 230 | 18 | 4-M16×300 | 214 |
11 ¢15 | 489 | 553 | ||||||||||||||||
18.5 ¢22 | 534 | 598 | ||||||||||||||||
BKW6005 | 80 (((3") | 5.57.5 | 1330 | 1054 | 100 | 221 | 598 | 179 | 237 | 1162 | 161 | 332 | 406 | 135 | 200 | 18 | 4-M16×300 | 256 |
11 ~ 15 | 458 | 532 | ||||||||||||||||
18.5 ¢22 | 493 | 567 | ||||||||||||||||
BKW6008 | 125 (((5") | 5.57.5 | 1335 | 1084 | 110 | 222 | 688 | 206 | 297 | 1375 | 150 | 300 | 385 | 165 | 250 | 18 | 4-M16×400 | 305 |
11 ¢15 | 410 | 495 | ||||||||||||||||
18.5 ¢22 | 455 | 540 | ||||||||||||||||
30 | 495 | 580 | ||||||||||||||||
37 ¢45 | 560 | 645 | ||||||||||||||||
BKW7006 | 100 (((4") | 11 ~ 15 | 1495 | 1214 | 113 | 282 | 725 | 205 | 254 | 1432 | 198 | 489 | 563 | 150 | 230 | 18 | 4-M16×400 | 400 |
18.5 ¢22 | 534 | 608 | ||||||||||||||||
30 | 574 | 648 | ||||||||||||||||
37 ¢45 | 636 | 710 | ||||||||||||||||
BKW7011 | 150 (((6") | 11 ¢15 | 1495 | 1200 | 123 | 271 | 829 | 232 | 324 | 1484 | 190 | 443 | 536 | 180 | 280 | 24 | 4-M16×400 | 492 |
18.5 ¢22 | 457 | 550 | ||||||||||||||||
30 | 497 | 590 | ||||||||||||||||
37 ¢45 | 559 | 652 | ||||||||||||||||
BKW8016S | 150 (((6") | 30 ¢ 90 | 1658 | 1390 | 105 | 283 | 962 | 332 | 413 | 1862 | 217 | 670 | 780 | 180 | 280 | 24 | 4-M16×400 | 730 |
BKW8024S | 200(8") | 22 ¢90 | 1750 | 1490 | 105 | 345 | 1010 | 284 | 452 | 1890 | 334 | 780 | 875 | 190 | 350 | 24 | 4-M16×400 | 800 |
BKW9020S | 200(8") | 30 ¢132 | 4-M16×400 | |||||||||||||||
BKW9030S | 250 (((10") | 37 ¢90 | 2140 | 1840 | 105 | 385 | 1056 | 294 | 544 | 2118 | 344 | 808 | 918 | 230 | 360 | 38 | 4-M16×400 | 1300 |
110 ~ 220 | 960 | 1070 | ||||||||||||||||
BKW10027S | 300 (((12") | 37 ~ 90 | 2070 | 1750 | 105 | 375 | 1144 | 289 | 587 | 2274 | 334 | 860 | 970 | 245 | 380 | 38 | 4-M16×400 | 1600 |
10 ¢220 | 2210 | 1890 | 960 | 1070 | ||||||||||||||
BKW10034S | 350 (((14") | 75 ¢315 | 2255 | 1940 | 105 | 455 | 1268 | 344 | 642 | 2347 | 432 | 990 | 1100 | 260 | 440 | 38 | 4-M16×400 | 1900 |
Standart aksesuarlar şunları içerir: Giriş ve çıkış ses kesici, basınç ölçer, taban çerçeve, nefesi katman, motor katman, kemer, kemer koruyucu, yardım valfi, kontrol valfi. | ||||||||||||||||||
Yukarıdaki ağırlıklar sadece standart aksesuarlar için, motor hariç. | ||||||||||||||||||
Yüksek voltajlı motorla donatılmış olan üfleyicinin boyutu özel olarak sağlanacaktır. |
Çalışma prensibi
Kök üfleyicisi bir küp üfleyicisidir ve dönüş hızına oranla sabit miktarda hava boşaltır.İki lob solucanla karşılaştırıldığında, daha az hava darbeleri, daha küçük yük değişimi, daha yüksek güç, daha az gürültü ve titreşimden oluşur.
İki paralel şaftın her biri üç lob'a sahiptir, tüm loblar birbirleriyle küçük boşluklar tutar ve içeride konaklar.Bir miktar hava giriş noktasında emilecek ve evin iç yüzeyinden solucanın boşaltma portuna aktarılacak..
İki şaftı zamanlama dişlileri tarafından döndürülecek, loblar arasında herhangi bir dokunuş olmayacak, bu nedenle içerde herhangi bir yağlama olmadan yüksek hızda döndürülebilir.basit yapılandırmaÇeşitli endüstrilerde yaygın olarak uygulanmıştır.
Yabancı maddeler olmadan temiz su gereklidir.
Su sıcaklığı 40 °C'den az olmalıdır.
