İkinci Aşama Roots Hava Üfleyicisi 100KPA - Yüksek basınçlı hava iletimi için 150KPA

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	BK
Sertifika:	ISO9001/ISO14001/CE
Model numarası:	BKD-2000

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Set
Fiyat:	Pazarlık edilebilir
Ambalaj bilgileri:	Standart ahşap durumda ihracat
Teslim süresi:	15-30 iş günü, sipariş miktarına ve spesifikasyona bağlıdır
Yetenek temini:	aylık 50 setleri

İletişim

Detaylı ürün tanımı

Tip:	Roots hava üfleyici, üç loblu, iki aşamalı	Hava kapasitesi:	6.05-14.74 m³/dk
Deşarj basıncı:	100-150KPA	Motor gücü:	15-45 kw
Deşarj deliği:	DN80 (3 ”)	Bağlantı türü:	Kayış ve kasnak
Başvuru::	Havalandırma, ters yıkama, pnömatik taşıma, su arıtma, boru temizleme, enerji santrali vb. alanlarda
Vurgulamak:	köklü stil üfleyici , su arıtma üfleyici

Yüksek basınçlı hava taşıma için iki kademeli Roots Fan 100KPA - 150KPA

BKD Hakkında

BKD serisi, tek kademeli fanınkinden daha yüksek basınç elde etmek için iki adet BKW fanından oluşan iki kademeli bir roots fanıdır. İlk ve ikinci kademe arasındaki orta soğutma sistemi, ikinci kademe fanına giren havanın standart sıcaklığını sağlayarak iyi bir performans vaat eder.

Özellikler

Model	BKD-2000
Hava kapasitesi	6.05-14.74m³/dak
Deşarj diferansiyel basıncı	100-150KPA
Dönüş hızı	850-1500rpm
Soğutma suyu hacmi	40 l/dak
Motor tipi	15-45KW 380/400/415/440V, 3 FAZ, 50/60HZ
Kurulum tipi	Standart: dikey tip
Motor hariç fanın Ağırlığı	750 kg
Paketleme boyutu Yaklaşık.	1.61.52.2m (uzunlukgenişlikyükseklik)
Özellikler	1. Her iki uç plakadaki rulmanlar için su soğutma, rulmanın çalışma sıcaklığını düşürür. 2. Fanın kararlı çalışması için donatılmış orta soğutucu

Parametre Tablosu

Parça No.	Hız (rpm)		Giriş kapasitesi (m3/dak) ve şaft gücü (KW)								Soğutma suyu
			1.0kgf/cm²		1.2kgf/cm²		1.4kgf/cm²		1.5kgf/cm²
			10000mH₂O		12000mH₂O		14000mH₂O		15000mH₂O
			0.098Mpa		0.118Mpa		0.137Mpa		0.147Mpa
	Ⅰkademe	Ⅱkademe	m³/dak	kw	m³/dak	kw	m³/dak	kw	m³/dak	kw	L/dak
BKD-2000 Çıkış Çapı: 80 (3") Oluşan parçalar BKW6008 + BKW6005	850	850	6.42	16.43	6.11	18.33	5.84	20.73	5.76	22.04	40
	1000	1000	8.17	19.33	7.87	21.57	7.60	24.39	7.52	25.92
	1150	1150	9.93	22.22	9.63	24.80	9.36	28.05	9.28	29.81
	1250	1250	11.11	24.16	10.80	26.96	10.53	30.49	10.45	32.40
	1400	1400	12.87	27.06	12.56	30.19	12.29	34.14	12.21	36.29
	1500	1500	14.04	28.99	13.73	32.35	13.46	36.58	13.38	38.89

Hava akışı ve soğutma sistemi

Fan paketi montaj çizimi

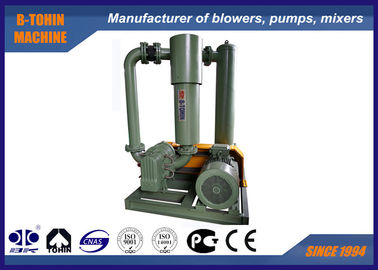

İkinci Aşama Roots Hava Üfleyicisi 100KPA - Yüksek basınçlı hava iletimi için 150KPA 1

Standart tedarik kapsamı

1. fan ana gövdesi 1
2. fan ana gövdesi 2
3. basınç tahliye valfi
4. çek valf
5. giriş susturucusu (hava filtresi ile)
6. çıkış susturucusu
7. ortak taban (kayış kapağı ile)
8. lastik esnek bağlantı ve şok pedi
9. kasnak
10. basınç göstergesi
11. kayış
12. cıvata ve somunlar ve diğer bağlantı parçaları
13. motor
14. orta soğutucu
