Menşe yeri: | Çin |
Marka adı: | BK |
Sertifika: | ISO9001/ISO14001/CE |
Model numarası: | BK7006 |
Min sipariş miktarı: | 1 Set |
---|---|
Fiyat: | Negotiation |
Ambalaj bilgileri: | Standart ahşap durumda ihracat |
Teslim süresi: | 5 ila 20 iş günü, sipariş miktarına ve spesifikasyona bağlıdır |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | ayda 100 setleri |
Adı: | Üç Lobe Kök Fırlatıcı | hava kapasitesi: | 5.17-16.95m3/min |
---|---|---|---|
Deşarj fark basıncı: | 10-80KPA | Motor Gücü: | 4-37 kw |
Boşaltma deliği: | DN100 (4”) | Soğutma Tipi: | Hava |
Uygulama:: | Havalandırma, geri yıkama, pnömatik taşıma, su arıtma, çimento, boru temizleme, enerji santrali vb. | Ana malzemeler: | dökme demir |
Teknolojinin kökeni: | ABD | İle bağlanmıştır: | Kayış ve kasnak |
Üfleyici devri: | 700-1500 | Uygulama: | Atık su arıtma |
Vurgulamak: | 3 Lobe Roots Blower,kök lob üfleyici |

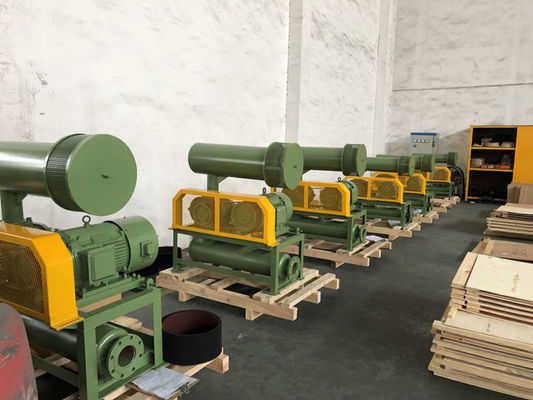

Kompak Üç Lobe Kök Fırlatıcı, kireçtaşı klinik kullanımı için,10-80KPA
BK Roots türü üfleyiciler, Amerikan'dan getirilen teknolojilerle yapılmıştır. Kompakt yapıya sahip, bütünleşik varlıklı, katı demir döngüler,hassas spiral zamanlama aleti ve uzun hizmet ömrü için sertleştirilmiş diş yüzü.
Özellikler:
Model |
BK7006 |
Hava kapasitesi |
5.17-16.95m3/ dakikada |
Serbestleme basınç farkı |
10-80KPA |
Dönüş hızı |
700-1500 rpm |
Motor tipi |
4 kW-37 kW 380/400/415/440V, 3PHASES, 50/60HZ, frekans motoru da mevcut |
Motor markası |
Standart: Siemens Beide veya Wannan motoru Siemens ve ABB motor seçeneğiniz için |
Kurulum türü |
Standart: yatay tip. Vertikal tür seçeneğiniz için kullanılabilir |
Renk | Özel, RAL6011 standardı |
Motorsuz solucanın N.W. |
385 kg |
Paket boyutu Yaklaşık. |
1.8*1.2*2m (uzunluk*genişlik*yükseklik) |
Özellikleri:
1Düzgün çalışma için spiral tip zamanlama dişlileri
2Kompakt, kurulumda esneklik kullanıcılara daha fazla seçenek sunar.
3- Dönüştürücülerin bütünleşik yapısı, güç aktarımında daha istikrarlı
4Kullanmak SKF yağ mühürleri fluor kauçuk iyi giyim dayanıklılığı ve yüksek sıcaklığa dayanıklı.
5Düşük gürültü, küçük titreşim ve ekonomik enerji tüketimi.
Parametre sayfası
Model | Port Dia (MM) |
Hız | Giriş kapasitesi (m3/dakikada) ve akım gücü (KW) | |||||||
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
1000 mmH2O. | 2000mmH2O. | 3000 mmH2O. | 4000 mmH2O. | |||||||
0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | |||||||
rpm | m3/ dakikada | KW | m3/ dakikada | KW | m3/ dakikada | KW | m3/ dakikada | KW | ||
BK7006 | 100 (((4") | 700 | 7.17 | 2.12 | 6.59 | 3.75 | 6.15 | 5.03 | 5.78 | 6.61 |
850 | 9.01 | 2.58 | 8.42 | 4.55 | 7.98 | 6.11 | 7.61 | 8.02 | ||
1000 | 10.84 | 3.03 | 10.25 | 5.35 | 9.81 | 7.19 | 9.45 | 9.44 | ||
1150 | 12.67 | 3.49 | 12.08 | 6.15 | 11.64 | 8.27 | 11.28 | 10.85 | ||
1250 | 13.89 | 3.79 | 13.31 | 6.69 | 12.87 | 8.99 | 12.50 | 11.80 | ||
1400 | 15.73 | 4.25 | 15.14 | 7.49 | 14.70 | 10.07 | 14.33 | 13.21 | ||
1500 | 16.95 | 4.55 | 16.36 | 8.03 | 15.92 | 10.78 | 15.55 | 14.16 |
Model | Port Dia (MM) |
Hız | Giriş kapasitesi (m3/dakikada) ve akım gücü (KW) | |||||||
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
5000 mmH2O. | 6000 mmH2O. | 7000mmH2O. | 8000mmH2O. | |||||||
0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | |||||||
rpm | m3/ dakikada | KW | m3/ dakikada | KW | m3/ dakikada | KW | m3/ dakikada | KW | ||
BK7006 | 100 (((4") | 700 | 5.45 | 8.37 | 5.17 | 9.94 | ||||
850 | 7.28 | 10.16 | 7.00 | 12.07 | 6.72 | 13.98 | ||||
1000 | 9.12 | 11.95 | 8.83 | 14.20 | 8.55 | 16.45 | 8.31 | 18.70 | ||
1150 | 10.95 | 13.75 | 10.67 | 16.33 | 10.39 | 18.92 | 10.14 | 21.51 | ||
1250 | 12.17 | 14.94 | 11.89 | 17.75 | 11.61 | 20.57 | 11.36 | 23.38 | ||
1400 | 14.00 | 16.73 | 13.72 | 19.88 | 13.44 | 23.03 | 13.20 | 26.18 | ||
1500 | 15.22 | 17.93 | 14.94 | 21.30 | 14.66 | 24.68 | 14.42 | 28.05 |
Blower ana gövdesinin yapısı
- Hayır, hayır. |
Parça Adı |
Ne kadar? |
|
- Hayır, hayır. |
Parça Adı |
Ne kadar? |
|
- Hayır, hayır. |
Parça Adı |
Ne kadar? |
1 |
Ayaklar |
2 |
|
9 |
Sol uç kapağı |
1 |
|
17 |
Yağ tankı |
1 |
2 |
Altıgen çubuk |
4 |
|
10 |
Yuvarlak iğne |
4 |
|
18 |
Donanım |
2 |
3 |
Toz önleyici mühür |
1 |
|
11 |
Kaplama |
1 |
|
19 |
Anahtar |
2 |
4 |
Sürücü döngüsü |
1 |
|
12 |
Petrol mühürü |
4 |
|
20 |
Aksyal kapak |
2 |
5 |
Yükleme |
2 |
|
13 |
Sağ kenar kapağı |
1 |
|
21 |
Yükleme |
2 |
6 |
Hareketli döngü |
2 |
|
14 |
Bolt |
16 |
|
22 |
Yükleme plakaları |
2 |
7 |
Toz örtüsü |
1 |
|
15 |
Nefes al |
1 |
|
23 |
Düzenlenebilir yastık |
Birkaç tane |
8 |
Yağlı meme ucu |
2 |
|
16 |
Bolt |
8 |
|
24 |
Mıknatıs fındığı |
1 |
Blower paketinin montaj çizimi
Kapsam standardı
1. çıplak asansör nefesi
2. basınç azaltma valfi
3. wafer kontrol valfi ( ince tip)
4. giriş ses kesici (hava filtresine sahip)
5. boşaltma ses kesici
6. kamu tabanı (kemerle)
7. kauçuk esnek eklem ve şok yastığı
8. motor katranı
9. basınç ölçer
10V kemeri.
11Çubuklar ve diğer bağlantı parçaları
12. elektrikli motor
