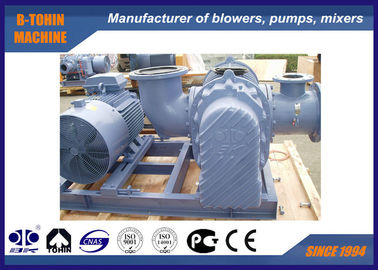

Büyük Üç Lobe Kökü Üfleyici delik boyutu DN350, Oksijen Jeneratörü Kök Kompresör

Büyük Üç Lobe Kökü Üfleyici delik boyutu DN350, Oksijen Jeneratörü Kök Kompresör

Büyük Üç Lobe Kökü Üfleyici delik boyutu DN350, Oksijen Jeneratörü Kök Kompresör
Large Three Lobe Roots Blower bore size DN350 , Oxygen Generator Roots Compressor
Büyük Üç Lobe Kökü Üfleyici delik boyutu DN350, Oksijen Jeneratörü Kök Kompresör
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: BK
Sertifika: ISO9001/ISO14001/CE
Model numarası: BK10034S
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Set
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Standart ahşap durumda ihracat
Teslim süresi: 5 ila 20 iş günü, sipariş miktarına ve spesifikasyona bağlıdır
Ödeme koşulları: L/C, T/T
Yetenek temini: aylık 50 setleri
İletişim
Detaylı ürün tanımı
İsim: Üç Lobe Kök Fırlatıcı Tip: Pozitif Yer Değiştirme, Kök Tipi, hava taşıma
Hava kapasitesi: 71.47-181m3/dakika Deşarj Diferansiyel Basıncı: 10-80KPA
Motor gücü: 75-315kW Deşarj deliği: DN350 (14 ¢)
Soğutma Tipi: Hava Başvuru:: Havalandırma, geri yıkama, pnömatik taşıma, su arıtma, çimento, boru temizleme, enerji santrali vb.
Ana malzemeler: İyi Gerilim: 380V/400V/415V/440V/Özelleştirilmiş
Sıklık: 50Hz/60Hz Başvuru: atık su arıtma
Vurgulamak:

kök lobu üfleyici

,

pnömatik nakil üfleyici



Büyük Üç Loblu Roots Fan, DN350 Boru Boyutu, Oksijen Jeneratörü Roots Kompresörü



Üç loblu Roots fan dökümden oluşur. Çark, Tahrik Mili, Rulman ve diğer bileşenler. Enerji tasarrufu, Uzun ömür, kararlı hava akışı gibi avantajları vardır, su ürünleri yetiştiriciliği, atık su arıtma, hava/gaz/tahıl/biyogaz vb. taşıma gibi birçok alanda yaygın olarak kullanılmıştır.





Özellikler:



Model

BK10034S

Hava kapasitesi

71.47-181m3/dak

Deşarj diferansiyel basıncı

10-80KPA

Dönüş hızı

700-1400rpm

Motor tipi

75KW-315KW

380/400/415/440V, 3 FAZ, 50/60HZ, frekans motoru da mevcuttur

Kurulum tipi

Standart: yatay tip.

Dikey tip seçeneğiniz için mevcuttur
Renk Özelleştirilmiş, RAL6011 standardı

Fanın motora göre net ağırlığı

2300 kg

Paketleme boyutu Yaklaşık.

2.7*2.1*2.65m (uzunluk*genişlik*yükseklik)





Özellikler:

1. Fan ünitesi, fanı, motoru, giriş ve çıkış susturucularını içeren kompakt bir yapıya sahiptir,

filtre, esnek bağlantılar, tahliye vanası, çek valf ve basınç göstergesi ve kontrol kabini ve akustik muhafaza ile donatılabilir.

2. Kompakt yapı, tam fonksiyon ve kolay kurulum, çalışmayı daha basit hale getirir.

3. Optimize edilmiş eğriye sahip üç loblu tip.

4. Yüksek performans için NSK, SKF rulman ve yağ keçileri kullanılmıştır.





Parametre tablosu

Model Port Çapı
(MM)		 Hız Giriş kapasitesi (m3/dak) ve şaft gücü (KW)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2  0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
rpm m3/dak KW m3/dak KW m3/dak KW m3/dak KW
BK10034S 350(14") 700 85.64  44.77 81.59 55.94 78.48 67.11 75.86 78.28
850 106.1  54.36 102.0 67.93 98.92 81.49 96.31 95.05
1000 126.5 63.96 122.5 79.91 119.4 95.87 116.8 111.8
1150 147.0 73.55 142.9 91.9 139.8 110.2 137.2 128.6
1250 160.6  79.95 156.6 99.89 153.4 119.8 150.8 139.8
1400 181.0  89.54 177.0 111.9 173.9 134.2 171.3 156.6




Model Port Çapı
(MM)		 Hız Giriş kapasitesi (m3/dak) ve şaft gücü (KW)
0.5kgf/cm2  0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
rpm m3/dak KW m3/dak KW m3/dak KW m3/dak KW
BK10034S 350(14") 700 73.55 89.45 71.47 100.6
850 94.00 108.6 91.91 122.2
1000 114.4 127.8 112.4 143.7 110.4 159.7 108.7 175.7
1150 134.9 146.9 132.8 165.3 130.9 183.6 129.1 202.0
1250 148.5 159.7 146.4 179.7  144.5 199.6 142.7 219.6
1400 169.0 178.9 166.9 201.2 165.0 223.6 163.2 245.9





Fan ana gövde yapısı


Büyük Üç Lobe Kökü Üfleyici delik boyutu DN350, Oksijen Jeneratörü Kök Kompresör 0





No.

Parça Adı

Adet.



No.

Parça Adı

Adet.



No.

Parça Adı

Adet.

1

Ayak

2



9

Sol uç kapak

1



17

Yağ tankı

1

2

Altıgen cıvata

4



10

Yuvarlak pim

4



18

Dişli

2

3

Toz önleyici conta

1



11

Gövde

1



19

Anahtar

2

4

Tahrik çarkı

1



12

Yağ keçesi

4



20

Eksenel burç

2

5

Rulman

2



13

Sağ uç kapak

1



21

Rulman

2

6

Tahrikli çark

2



14

Cıvata

16



22

Rulman plakası

2

7

Toz kapağı

1



15

Hava alma deliği

1



23

Ayarlanabilir ped

birkaç

8

Gres memesi

2



16

Cıvata

8



24

Mıknatıslı somun

1





Fan paketi montaj çizimi



Büyük Üç Lobe Kökü Üfleyici delik boyutu DN350, Oksijen Jeneratörü Kök Kompresör 1





Standart tedarik kapsamı



1. şaftsız fan

2. basınç tahliye vanası

3. wafer çek valf (ince tip)

4. giriş susturucusu (hava filtresi ile)

5. çıkış susturucusu

6. ortak taban (kayış kapağı ile)

7. kauçuk esnek bağlantı ve şok pedi

8. motor kasnağı

9. basınç göstergesi

10. V-kayışı

11. cıvata ve somunlar ve diğer bağlantı parçaları

12. elektrik motoru
