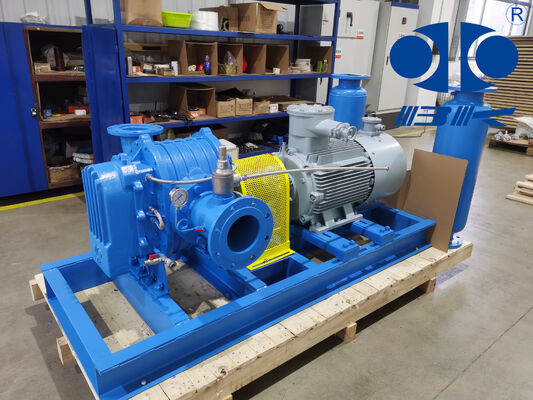

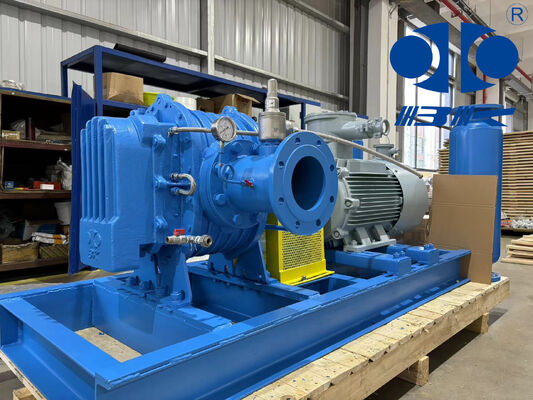

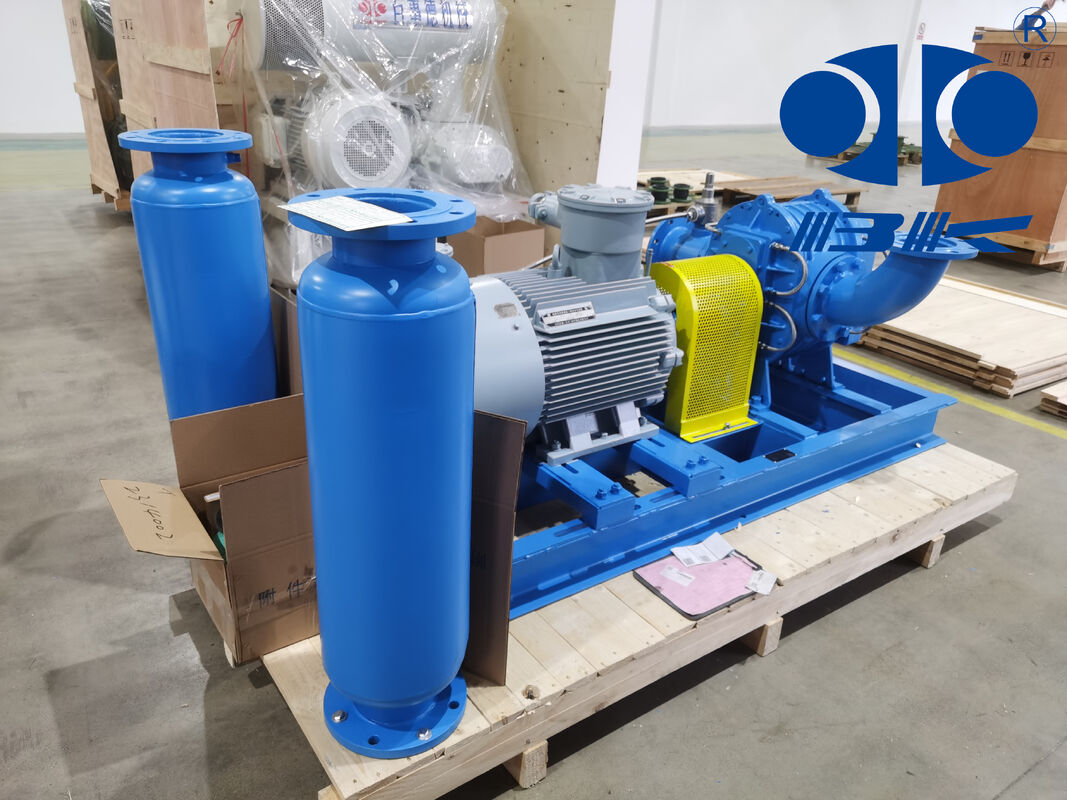

YU-EG Pnömatik Taşıma ve Endüstriyel Havalandırma için Ağır Güçlü Kök Fırlatıcı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	BK
Sertifika:	ISO9001/ISO14001
Model numarası:	YU-EG40

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Takım
Fiyat:	Pazarlık edilebilir
Ambalaj bilgileri:	İhracat Standart Tahta Sandık
Teslim süresi:	Sipariş miktarına ve özelliklere bağlı olarak 15 ila 30 iş günü
Yetenek temini:	Açma/Kapama, tek kademeli, mikro anahtar

İletişim

Detaylı ürün tanımı

Kapasite:	0,42-1,65m³/dak	Deşarj Diferansiyel Basıncı:	10-70KPA
Delik Boyutu:	DN40(1,5")	Soğutma Tipi:	su
Bağlantı türü:	Sürücü kemeri	Kayış ve kasnak:	Biyogaz, atık gaz, patlayıcı ortam taşıma
Şaft Gücü:	0.82-2.42KW	Hız:	1500-2150rpm
Soğutma Suyu:	3L/dak	Uygulamalar:	Biyogaz ve atık gaz
Malzeme:	Korozyon önleyici
Vurgulamak:	ağır hizmet tipi roots blower , roots blower pnömatik taşıma , endüstriyel biyogaz havalandırma blower'ı

YU-EG Ağır Hizmet Tipi Roots Fan, Pnömatik Taşıma ve Endüstriyel Havalandırma İçin

YU-EG Hakkında

Kurulduğundan bu yana B-Tohin, gelişmiş teknoloji ve ekipman ithal etmiş ve sürekli olarak yeni ürünler geliştirmiştir. YU-EG tipi fan, gövdesi ve rotorları özel korozyon önleyici malzemelerle kaplanmış yeni bir ürün türüdür. Özel gazların taşınması, özellikle biyogaz taşınması için uygundur.

Ana Özellikler

Fan, asit, alkali, aşındırıcı ve diğer özel gazların taşınması için kullanılabilir.
Rulmanların daha uzun hizmet ömrü için su soğutma benimsenmiştir.
Fan iç kısmı ve çark yüzeyleri iyi yağlama ve yapışma önleyici özel malzemelerle püskürtülmüştür.

Ana Avantajlar

Kompakt yapı, giriş ve çıkış aynı konstrüksiyon, çok yönlü montaj yolları.
Ayrı tipin kusurlarını önleyebilen çark ve şaftın entegre yapısı.
Rulman çalışma koşullarını iyileştirebilen ve kullanım ömrünü uzatabilen su soğutma yapısı.
İyi korozyon direncine sahip özel malzeme (PTFE) püskürtülerek çark ve akışkanla temas eden parçalara yapıştırılmıştır.
Fan, asit, alkali, aşındırıcı vb. özel gazları taşıyabilir.

Teknik Özellikler

Model	YU-EG40
Hava kapasitesi	0.42-1.65m³/dak
Deşarj diferansiyel basıncı	10-70KPA
Dönüş hızı	1500-2150rpm
Soğutma suyu hacmi	3 l/dak
Motor tipi	1.5-4KW 380/400/415/440V, 3 FAZ, 50/60HZ, patlamaya dayanıklı tip motor
Montaj tipi	Standart: dikey tip
Motor hariç fanın N.A.	75kg

Parametre tablosu

Bağlantı Çapı

(devir)

Basınç

(kgf/cm²)

Giriş Hava Akışı (m³/dak)

Şaft Gücü

Soğutma Suyu

(L/dak)

YU-EG40

40(1.5")

1500-2150

0.1-0.7

0.42-1.65

0.82-2.42

Malzeme listesi

YU-EG Pnömatik Taşıma ve Endüstriyel Havalandırma için Ağır Güçlü Kök Fırlatıcı

No.	Adı	Miktar	Malzeme	No.	Adı	Miktar	Malzeme
1	Silindir	1	HT200	17	Konumlandırma pimi	4
2	Tahrikli uç plaka	1	HT200	18	Dişli uç plaka	1	HT200
3	Soğutma sistemi			19	Gres atıcı	2	45#
4	Gres memesi	4	Bakır	20	Yuvarlak somun	2	45#
5	Hava contası	8	PTFE	21	Yağ keçesi	2	FPM
6	Yağ keçesi	4	FPM	22	O-ring	2	FPM
7	Tahrikli çark	1	QT500	23	İç konik dişli	2	20CrMnTi
8	O-ring	8	FPM	24	Kelepçe somunu	2	45#
9	Yağ keçesi	1	FPM	25	Sağ yaka	2	45#
10	Rulman	2	GCr15	26	Yağ kapağı	1	HT200
11	Kam	1	45#	27	Yağ seviye göstergesi	1	Reçine
12	Tahrikli çark kapağı	1	45#	28	Yaylı pul	2	65Mn
13	Kilitleme halkası	2	65Mn	29	Stop pulu	2	Q235
14	Tahrikli çark	1	QT500	30	Mıknatıs tapası	1
15	Tahrikli çark kapağı	1	45#	31	Rulman	2	GCr15
16	O-ring	2	FPM	32	Şaft kovanı	4	45#

Fan paketi montaj çizimi

YU-EG Pnömatik Taşıma ve Endüstriyel Havalandırma için Ağır Güçlü Kök Fırlatıcı Dış Boyut Tablosu Birim:mm Tip Motor gücü(kw) A B C D E F G H I J K L M N P R Temel Cıvataları Ağırlık (KG) YU-EG40 1.5～4 760 260 100 560 264 175 183 1080 18 164 100 300 95 700 18 62 4-M12×600 75
