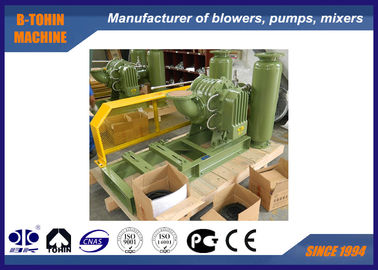

Kemer tahrikli Kökler Lob Biyogaz Blower hava kapasitesi 1200m3 / saat Tahrik işletmesi

Basic Properties

Menşe Yeri:Çin
Marka Adı:BK
Certification:ISO9001/ISO14001
Model Numarası:YU-EG150

Trading Properties

Minimum Order Quantity:1 Set
Price:Pazarlık edilebilir
Standard Packaging:Standart ahşap durumda ihracat
Delivery Time:15-30 iş günü, sipariş miktarına ve spesifikasyona bağlıdır
Supply Ability:ayda 20 setleri
Specifications
Kapasite: 13,81-29,26m3/dak Deşarj Diferansiyel Basıncı: 10-70KPA
Delik Boyutu: DN150 (6 ”) Soğutma Tipi: su
Bağlantı türü: Sürücü kemeri Kayış ve kasnak: Biyogaz, atık gaz, patlayıcı ortam taşıma
Rulman markası: NSK, SKF, FAG Fok markası: SKF
Kemer markası: Martexwell
Vurgulamak

depolama dolabı gaz üfleyici

,

doğal gaz üfleyici

Product Description



Kök Lob Biyogaz Üfleyici, atık ve yanıcı gaz üfleyici, hava kapasitesi 1200m3/saat





YU-EG Hakkında



Kurulduğundan beri B-Tohin, gelişmiş teknolojiyi ve ekipmanları ithal etmiş ve sürekli olarak yeni ürünler geliştirmiştir. YU-EG tipi üfleyici, gövdesi ve rotorları özel korozyon önleyici malzemelerle kaplanmış yeni bir üründür. Özel gazların taşınması, özellikle biyogazın taşınması için uygundur.





Özellikler



Model

YU-EG150

Hava kapasitesi

13.81-29.26m3/dak

Deşarj diferansiyel basıncı

10-70KPA

Dönüş hızı

850-1400rpm

Soğutma suyu hacmi

15 l/dak

Motor tipi

11-22/30/37-45/55-75KW

380/400/415/440V, 3 FAZ, 50/60HZ, patlamaya dayanıklı tip motor

Kurulum tipi

Standart: dikey tip

Motor hariç üfleyicinin net ağırlığı

530kg

Paketleme boyutu Yaklaşık.

2.0*1.4*1.65m (uzunluk*genişlik*yükseklik)







Parametre tablosu



Model

Bağlantı Çapı

 (mm)

Çeşitli basınçlarda giriş kapasitesi (m3/dak) ve şaft gücü (kW)

Soğutma

 suyu
(l/dak)

Hız
rpm
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2
1000mmH2O 2000mmH2O 3000mmH2O 4000mmH2O
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa
m3/dak KW m3/dak KW m3/dak KW m3/dak KW
YU-EG
150
150(6") 850 16.93  4.57  16.03  8.01  15.34  10.90  14.78  14.41  15
1000 20.29  5.38  19.40  9.42  18.70  12.83  18.14  16.95
1150 23.66  6.19  22.76  10.84  22.07  14.75  21.50  19.50
1250 25.90  6.73  25.00  11.78  24.31  16.03  23.75  21.19
1400 29.26  7.53  28.37  13.19  27.67  17.96  27.11  23.73



Model

Bağlantı Çapı

 (mm)

Çeşitli basınçlarda giriş kapasitesi (m3/dak) ve şaft gücü (kW)

Soğutma

suyu
(l/dak)

Hız
rpm
0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
5000mmH2O 6000mmH2O 7000mmH2O 8000mmH2O
0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
m3/dak KW m3/dak KW m3/dak KW m3/dak KW
YU-EG
150
150(6") 850 14.26  18.14  13.81  21.65          15
1000 17.63  21.35  17.18  25.47  16.75  27.14
1150 20.99  24.55  20.54  29.30  20.11  31.21
1250 23.23  26.68  22.78  31.84  22.36  33.92
1400 26.59  29.88  26.15  35.66  25.72  37.99





Malzeme listesi



Kemer tahrikli Kökler Lob Biyogaz Blower hava kapasitesi 1200m3 / saat Tahrik işletmesi



No.

Parça Adı

Adet.

Malzemeler



No.

Parça Adı

Adet.

Malzemeler

1

Silindir

1

HT200



17

Kamalı yuva

4



2

Tahrik ucu plakası

1

HT200



18

Dişli ucu plakası

1

HT200

3

Soğutma sistemi







19

Gres fırlatıcı

2

45#

4

Gres memesi

4

bakır



20

Yuvarlak somun

2

45#

5

Gaz sızdırmazlığı

8

PTFE



21

Yağ sızdırmazlığı

2

FPM

6

Yağ sızdırmazlığı

4

FPM



22

O-ring

2

FPM

7

Tahrik çarkı

1

QT500



23

İç konik dişli

2

20CrMnTi

8

O-ring

8

FPM



24

Kelepçe somunu

2

45#

9

Yağ sızdırmazlığı

1

FPM



25

Sağ yaka

2

45#

10

Rulman

2

GCr15



26

Yağ tankı kapağı

1

HT200

11

Anahtar

1

45#



27

Yağ seviye göstergesi

1

reçine

12

Tahrik çarkı kapağı

1

45#



28

Kelebek yay

2

65Mn

13

Zıplama halkası

2

65Mn



29

Stop pul

2

Q235

14

Tahrikli çark



QT500



30

Mıknatıs tıpa

1



15

Tahrikli çark kapağı

1

45#



31

Rulman

2

GCr15

16

O-ring

2

FPM



32

Mil kılıfı

4

45#





Üfleyici paketi montaj şeması

Kemer tahrikli Kökler Lob Biyogaz Blower hava kapasitesi 1200m3 / saat Tahrik işletmesi







Standart tedarik kapsamı



1. Mil üfleyici

2. Vakum basınç tahliye valfi

3. Çekvalf

4. Giriş susturucusu (filtreli): paslanmaz çelik

5. Deşarj susturucusu: paslanmaz çelik

6. Ortak taban (kayış kapaklı)

7. Paslanmaz çelik esnek bağlantı ve şok pedi

8. Kasnak

9. Basınç göstergesi

10. Kayış

11. Cıvata ve somunlar ve diğer bağlantı parçaları

12. Motor
