Körüklü Çeşitlerin Profesyonel Üreticisi

|
| Menşe yeri: | Çin |
| Marka adı: | BK |
| Sertifika: | ISO9001/ISO14001 |
| Model numarası: | YU-EG200 |
| Min sipariş miktarı: | 1 Set |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Standart ahşap durumda ihracat |
| Teslim süresi: | 15-30 iş günü, sipariş miktarına ve spesifikasyona bağlıdır |
| Yetenek temini: | ayda 20 setleri |
| Kapasite: | 20.64-45.47m3 / dakika | Tahliye diferansiyel basıncı: | 10-70KPA |
|---|---|---|---|
| Delik boyutu: | DN200 (8” ) | Soğutma türü: | Su |
| Bağlantı türü: | Sürücü kemeri | Kayış ve kasnak: | Biyogaz, atık gaz, patlayıcı madde taşıma |
| Vurgulamak: | doğal gaz üfleyici,Kökler Rotary Lobblower |
||

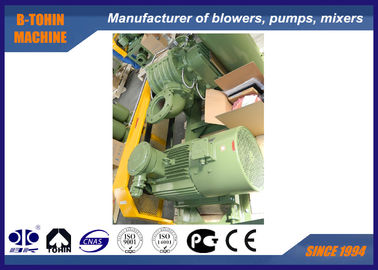

Döner Biyogaz Üfleyici, atık ve yanıcı gaz üfleyici, kök tipi gaz üfleyici
YU-EG Hakkında
Since established, B-Tohin has imported advanced technology and equipment, and developed new products constantly. Kuruluşundan bu yana, B-Tohin ileri teknoloji ve ekipman ithal ve sürekli yeni ürünler geliştirdi. Based on many years' experience in roots blower industry, B-Tohin developed a new product: YU-EG Roots blower, which has anti-corrosive coating PTFE on its inside over-current parts. Kök üfleyici endüstrisinde uzun yıllara dayanan deneyime dayanarak, B-Tohin yeni bir ürün geliştirdi: YU-EG Kök üfleyici, içindeki aşırı akım parçalarında korozyon önleyici kaplama PTFE'ye sahiptir. It is applicable to deliver special gas, such as bio gas, acid gas, alkali gas and other waste gas. Biyogaz, asit gazı, alkali gazı ve diğer atık gazlar gibi özel gazların verilmesi uygulanabilir.
Özellikler
|
model |
YU-EG200 |
|
Hava kapasitesi |
20.64-45.47m3/ dakika |
|
Tahliye diferansiyel basıncı |
10-70KPA |
|
Döner hız |
850-1400rpm |
|
Soğutma suyu hacmi |
20 l / dk |
|
Motor tipi |
15-75KW 380/400/415/440 V, 3FAZ, 50/60 HZ, patlamaya dayanıklı tip motor |
|
Motor markası |
Standart: Siemens Beide veya Wannan motor Tercihiniz için Siemens ve ABB motor |
|
Kurulum türü |
Standart: dikey tip |
|
Motorsuz üfleyici KB |
850kg |
|
Ambalaj boyutu Yaklaşık. |
2.15 * 1.6 * 1.7m (uzunluk * genişlik * yükseklik) |
Parametre sayfası
| model |
Bağlantı Noktası Çapı (Mm) |
Çeşitli basınç altında giriş kapasitesi (m3 / dak) ve şaft gücü (kW) |
Soğutma Su |
||||||||
| hız rpm |
0.1kgf / cm2 | 0.2kgf / cm2 | 0.3kgf / cm2 | 0.4kgf / cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3 / h | KW | m3 / h | KW | m3 / h | KW | m3 / h | KW | ||||
|
Yu-EG 200 |
200 (8" ) | 850 | 26.13 | 10.03 | 24.55 | 14.96 | 23.35 | 19.58 | 22.33 | 22.19 | 20 |
| 1000 | 31.40 | 11.81 | 29.82 | 17.60 | 28.63 | 23.04 | 27.61 | 26.11 | |||
| 1150 | 36.68 | 13.58 | 35.10 | 20.24 | 33,90 | 26.50 | 32.88 | 30.03 | |||
| 1250 | 40.20 | 14.76 | 38,61 | 22.00 | 37.42 | 28.80 | 36.40 | 32.64 | |||
| 1400 | 45.47 | 16.53 | 43,89 | 24,63 | 42.69 | 32.26 | 41.67 | 36.55 | |||
| model |
Bağlantı Noktası Çapı (Mm) |
Çeşitli basınç altında giriş kapasitesi (m3 / dak) ve şaft gücü (kW) |
Soğutma Su |
||||||||
| hız rpm |
0.5kgf / cm2 | 0.6kgf / cm2 | 0.7kgf / cm2 | 0.8kgf / cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05MPa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3 / h | KW | m3 / h | KW | m3 / h | KW | m3 / h | KW | ||||
|
Yu-EG 200 |
200 (8" ) | 850 | 21.45 | 27.25 | 20.64 | 32.31 | 20 | ||||
| 1000 | 26.73 | 32.06 | 25.92 | 38.01 | 25.18 | 43.96 | |||||
| 1150 | 32,00 | 36,87 | 31.19 | 43,71 | 30.45 | 50.55 | |||||
| 1250 | 35.52 | 40.07 | 34.71 | 47.51 | 33.97 | 54.94 | |||||
| 1400 | 40.79 | 44.88 | 39.98 | 53,21 | 39.25 | 61.54 | |||||
Malzeme listesi
|
Hayır. |
Bölüm adı |
Adet. |
Malzemeler |
|
Hayır. |
Bölüm adı |
Adet. |
Malzemeler |
|
1 |
Silindir |
1 |
HT200 |
|
17 |
Dübel pim deliği |
4 |
|
|
2 |
Tahrik uç plakası |
1 |
HT200 |
|
18 |
Dişli uç plakası |
1 |
HT200 |
|
3 |
Soğutma sistemi |
|
|
|
19 |
Gres atıcı |
2 |
45 # |
|
4 |
Gres nipeli |
4 |
bakır |
|
20 |
Yuvarlak somun |
2 |
45 # |
|
5 |
Gaz sızdırmazlığı |
8 |
PTFE |
|
21 |
Yağ keçesi |
2 |
FPM |
|
6 |
Yağ keçesi |
4 |
FPM |
|
22 |
O-ring |
2 |
FPM |
|
7 |
Tahrik pervanesi |
1 |
QT500 |
|
23 |
İç konik dişli |
2 |
20CrMnTi |
|
8 |
O-ring |
8 |
FPM |
|
24 |
Kelepçe somunu |
2 |
45 # |
|
9 |
Yağ keçesi |
1 |
FPM |
|
25 |
Sağ yaka |
2 |
45 # |
|
10 |
Rulman |
2 |
GCr15 |
|
26 |
Yağ deposu kapağı |
1 |
HT200 |
|
11 |
anahtar |
1 |
45 # |
|
27 |
Yağ seviye göstergesi |
1 |
reçine |
|
12 |
Tahrik pervane kapağı |
1 |
45 # |
|
28 |
Kelebek bahar |
2 |
65Mn |
|
13 |
Zıplama Halkası |
2 |
65Mn |
|
29 |
Yıkayıcıyı durdur |
2 |
Q235 |
|
14 |
Tahrikli pervane |
|
QT500 |
|
30 |
Manyetizma fişi |
1 |
|
|
15 |
Tahrikli pervane kapağı |
1 |
45 # |
|
31 |
Rulman |
2 |
GCr15 |
|
16 |
O-ring |
2 |
FPM |
|
32 |
Mil kovanı |
4 |
45 # |
Üfleyici paketinin çiziminin montajı
Standart kapsam temini
1. mil üfleyici
2. vakum basınç tahliye valfi
3. çek valf
4. paslanmaz çelik giriş susturucu (filtreli)
5. paslanmaz çelik deşarj susturucu
6. halka açık taban (kemer kapaklı)
7. paslanmaz çelik esnek eklem ve şok pedi
8. kasnak
9. basınç ölçer
10. kemer
11. cıvata ve somun ve diğer bağlantı parçaları
12. motor
